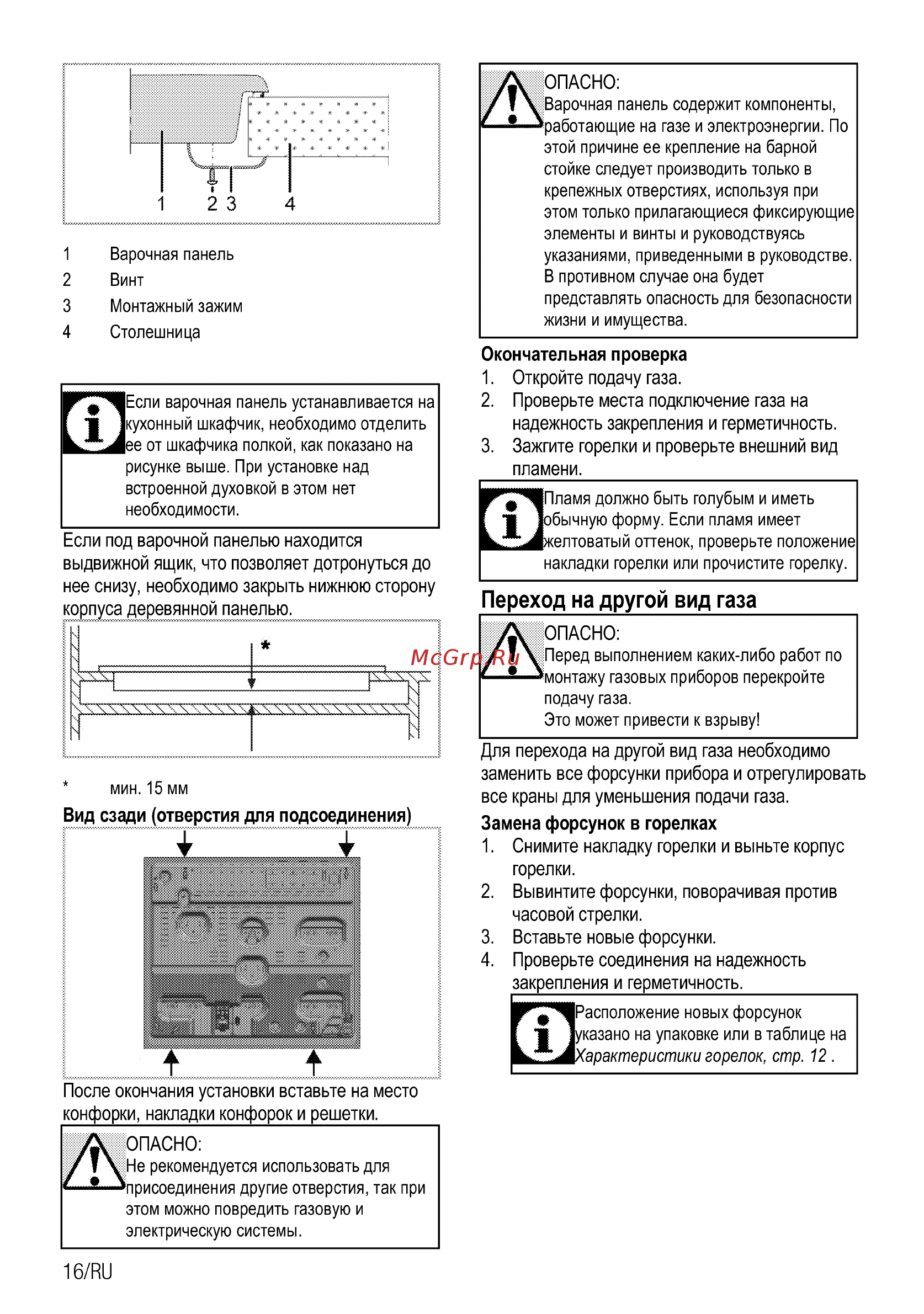

И 1 Варочная панель 2 Винт 3 Монтажный зажим 4 Столешница ОПАСНО Варочная панель содержит компоненты работающие на газе и электроэнергии По этой причине ее крепление на барной стойке следует производить только в крепежных отверстиях используя при этом только прилагающиеся фиксирующие элементы и винты и руководствуясь указаниями приведенными в руководстве В противном случае она будет представлять опасность для безопасности жизни и имущества Окончательная проверка Если варочная панель устанавливается на I 1 Кухонный шкафчик необходимо отделить З ее от шкафчика полкой как показано на рисунке выше При установке над встроенной духовкой в этом нет необходимости Если под варочной панелью находится выдвижной ящик что позволяет дотронуться до нее снизу необходимо закрыть нижнюю сторону корпуса деревянной панелью 1 Откройте подачу газа 2 Проверьте места подключение газа на надежность закрепления и герметичность 3 Зажгите горелки и проверьте внешний вид пламени ламя должно быть голубым и иметь бычную форму Если пламя имеет елтоватый оттенок проверьте положение акладки горелки или прочистите горелку В Переход на другой вид газа И мин 15 мм Вид сзади отверстия для подсоединения ОПАСНО Перед выполнением каких либо работ по монтажу газовых приборов перекройте подачу газа Это может привести к взрыву Для перехода на другой вид газа необходимо заменить все форсунки прибора и отрегулировать все краны для уменьшения подачи газа Замена форсунок в горелках 1 Снимите накладку горелки и выньте корпус горелки 2 Вывинтите форсунки поворачивая против часовой стрелки 3 Вставьте новые форсунки 4 Проверьте соединения на надежность закрепления и герметичность __________ Располо новых форсунок I указано на упаковке или в таблице на Ъ Характеристики горелок стр 12 После окончания установки вставьте на место конфорки накладки конфорок и решетки ОПАСНО Не рекомендуется использовать для присоединения другие отверстия так при этом можно повредить газовую и электрическую системы 16Ж1
