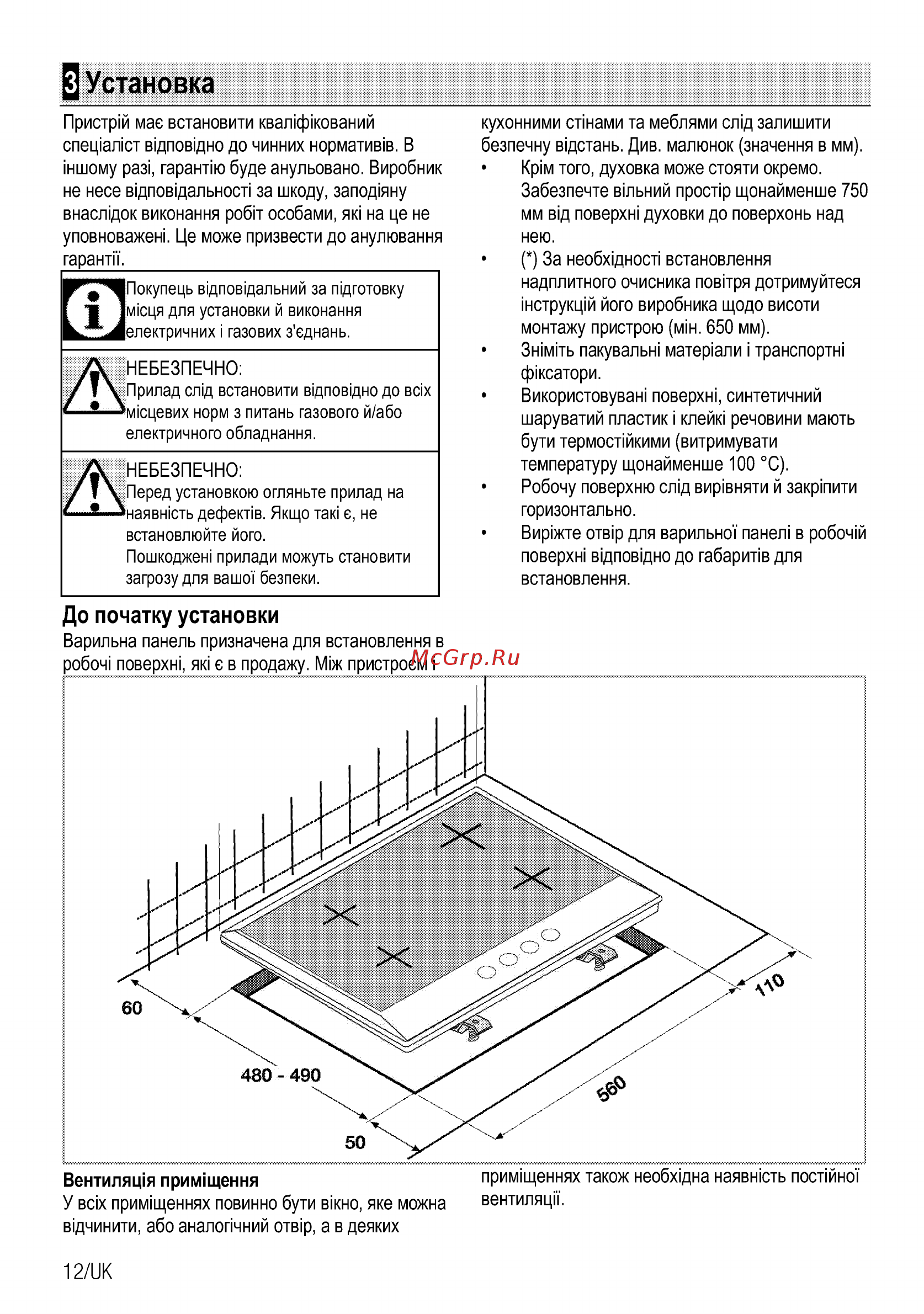

0 Установка Пристрм мае встановити квалкукований спещалют вщповщно до чинних норматива В ншому раз гаранлю буде анульовано Виробник не несе вщповщальност за шкоду запод яну внаслщок виконання роб т особами яю на це не уповноважен Це може призвести до анулювання гарантн вщповщальний за пщготовку I 1 м1сця для установки й виконання Ж РПАКТПИЧНИУ газових з еднань НЕБЕЗПЕЧНО Прилад слщ встановити вщповщно до вс х мюцевих норм з питань газового й або електричного обладнання И И НЕБЕЗПЕЧНО Перед установкою огляньте прилад на наявнють дефекта Якщо так е не встановлюйте його Пошкоджен прилади можуть становити загрозу для вашо безпеки кухонними спнами та меблями слщ залишити безпечну вщстань Див малюнок значения в мм Кр1м того духовка може стояти окремо Забезпечте вшьний прослр щонайменше 750 мм вщ поверхн духовки до поверхонь над нею За необхщносл встановлення надплитного очисника пов тря дотримуйтеся нструкщй його виробника щодо висоти монтажу пристрою м н 650 мм Зн1м1ть пакувальн материли I транспорты фжсатори Використовуван поверхы синтетичний шаруватий пластик I клейю речовини мають бути термостмкими витримувати температуру щонайменше 100 С Робочу поверхню слщ вириняти й закр пити горизонтально Вир жте отвф для варильно панел в робочм поверхн вщповщно до габарилв для встановлення До початку установки Варильна панель призначена для встановлення в робоч поверхы яю е в продажу М1ж пристроем I Вентилящя прим щення прим щеннях також необхщна наявнють поспйно У вах прим щеннях повинно бути вжно яке можна вентиляцн вщчинити або аналопчний отвф а в деяких 12 ЦК
