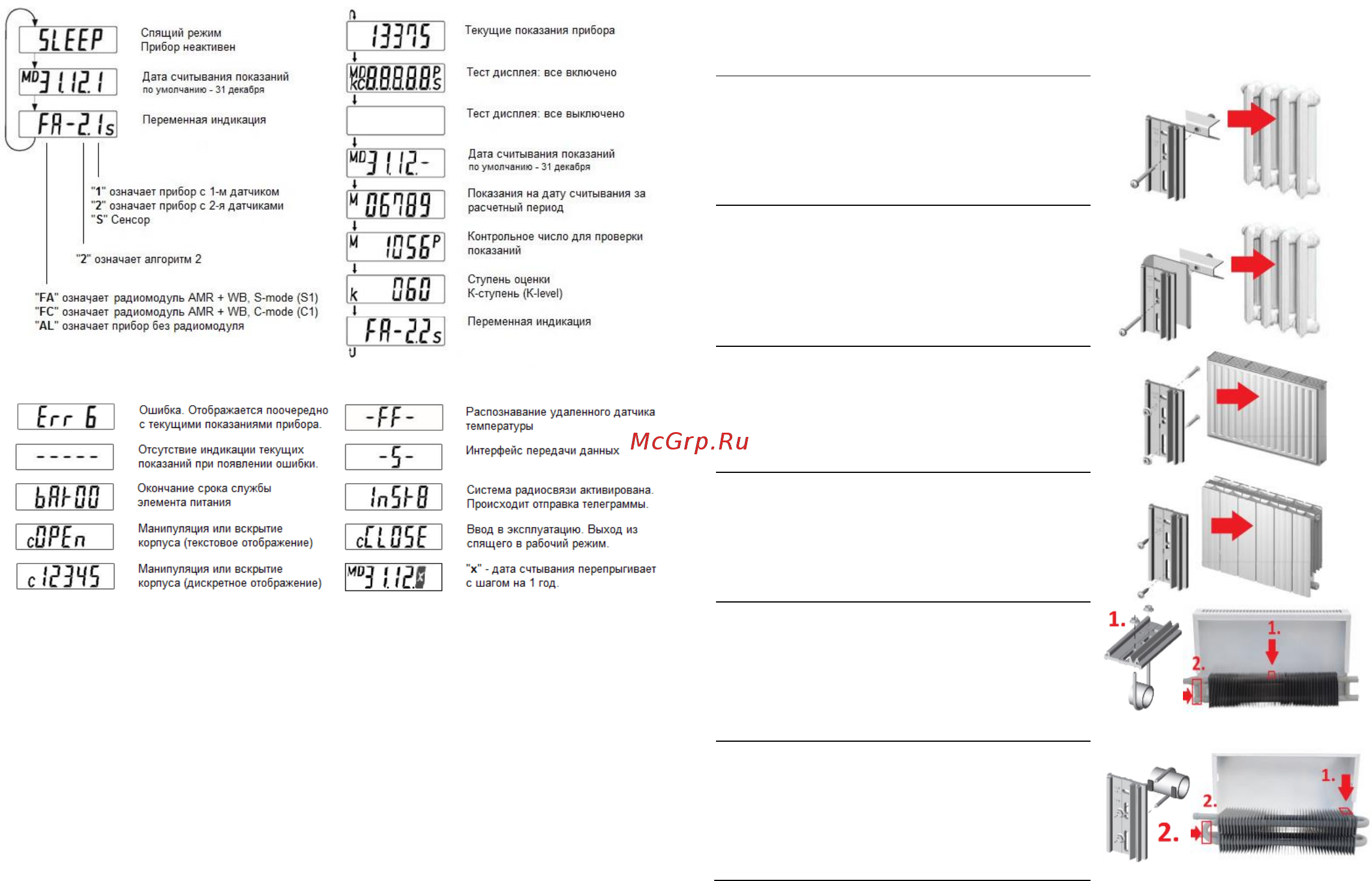

ИНДИКАЦИЯ ДИСПЛЕЯ
Циклы индикации дисплея в спящем режиме
Циклы индикации дисплея в рабочем режиме
Дополнительная индикация дисплея
ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
Для привязки показаний распределителя к конкретному типу и размеру отопительного прибора используются поправочные
коэффициенты Kq и Kc. Окончательные показания распределителя с учетом поправочных коэффициентов рассчитываются
по формуле:
h = AW * Kq * Kc , где
AW – это показания распределителя без учета поправочных коэффициентов.
Kq – это номинальная мощность прибора отопления согласно паспортным данным, кВт.
Kc – поправочный коэффициент теплового контакта датчиков температуры. Он учитывает тепловой контакт между
тепловым адаптером датчика температуры и поверхностью прибора отопления. Значение Кс предоставляет строго
изготовитель распределителя. Использование значений Кс других производителей распределителей не допускается.
Значения коэффициента Kc для основных типов приборов отопления представлены в разделе МОНТАЖ.
Поправочные коэффициенты программируются непосредственно в распределитель при его монтаже, либо используются
непосредственно при расчете корректировки платы за отопление. Программирование распределителя производится в
строгом соответствии с руководством по монтажу. Для распределителя с тепловым адаптером Р2 возможно использовать
результирующие табличные значения К-ступень (K-level) из руководства по монтажу.
МОНТАЖ
Монтаж распределителя осуществляется непосредственно на прибор отопления с использованием теплового адаптера
(алюминиевого профиля) Р2 или Р3. Крепления для каждого типа отопительного прибора приобретаются отдельно.
Определение точного места монтажа распределителя, типа монтажа, а также подбор типа крепления производится в строгом
соответствии с руководством по монтажу.
Схемы монтажа для основных типов приборов отопления:
Монтажный комплект для секционного чугунного радиатора типа
"МС-140", "Б3-140" и т.п.
При расстоянии между основаниями ребер: до 100мм (просвет
между ребрами менее 34мм).
- Трапеция, 50мм (FKT0019/QU) - 1 шт.
- Винт, M4x40 - 1 шт.
Кс (Р2, один датчик): 1,30
Кс (Р2, два датчика): 2,70/2,33 = 1,16
Монтажный комплект для секционного чугунного радиатора типа
"МС-140", "Б3-140" и т.п.
При расстоянии между основаниями ребер: 100-108мм (просвет
между ребрами более 34мм).
- Трапеция, 65мм (FKT0020/QU) - 1 шт.
- Призма, 55 мм (FKA0001/QU) - 1 шт.
- Винт, M4x40 - 1 шт..
Кс (Р2, один датчик): 1,33
Кс (Р2, два датчика): 2,42/2,33 = 1,04
Монтажный комплект для стального панельного радиатора типа
"Prado", "Kermi", "Purmo", "Лидея" и т.п.
Ширина между ребрами ок. 33 мм. Тип монтажа - контактная
сварка.
- Шпилька приварная резьбовая St Cu, М3х15 - 2 шт.
- Гайка самоконтрящаяся (DIN 985), М3 - 2 шт.
Кс (Р2, один датчик): 1,24
Кс (Р2, два датчика): 2,42/2,33 = 1,04
Монтажный комплект для секционного алюминиевого или
биметаллического радиатора типа "Global", "Sira", "Rifar",
"Rommer", "Теплоприбор", "Сантехпром РБС-500", "Тепловатт" и
т.п.
Ширина ребра ок. 70 мм. Глубина радиатора ок. 100 мм.
- Саморезы, 9х13 - 2 шт.
Кс (Р2, один датчик): 1,34
Кс (Р2, два датчика): 2,36/2,33 = 1,01
Монтажный комплект для конвектора со съемным кожухом малой
глубины типа Универсал (ТБ, КНУ, М, КСК-20), Сантехпром и т.п.
- Шпилька резьбовая (DIN 976), М3х143
- Гайка самоконтрящаяся (DIN 985), М3 - 2 шт.
Тип 1.: Кс (Р2, один датчик): 1,16
Кс (Р2, два датчика, только дист. монтаж): 4,93/2,33 = 2,12
Тип 2.: Кс (Р2, один датчик, без термопасты): 1,57
Кс (Р2, два датчика, без термопасты): 4,62/2,33 = 1,98
Монтажный комплект для конвектора со съемным кожухом
средней глубины типа Универсал (ТБ-С, КНУ-С, КСК-20),
Сантехпром и т.п.
- Шпилька резьбовая (DIN 976), М3х143
- Гайка самоконтрящаяся (DIN 985), М3 - 2 шт.
Тип 1.: Кс (Р2, один датчик): 1,40
Кс (Р2, два датчика, только дист. монтаж): 3,254/2,33 = 1,40
Тип 2.: Кс (Р2, один датчик, без термопасты): 1,56
Кс (Р2, два датчика, без термопасты): 5,19/2,33 = 2,23
