БОРТОВОЕ УСТРОЙСТВО «БУ-101»
Руководство пользователя
Бортовое устройство «БУ-101» (далее БУ) предназначено для измерений
текущих навигационных параметров по сигналам навигационных
космических аппаратов глобальных навигационных спутниковых систем
(ГНСС) ГЛОНАСС и GPS, определения на их основе координат
местоположения (широты, долготы и высоты относительно поверхности
геоида) потребителя в системе координат ПЗ-90.11 и синхронизации
внутренней шкалы времени устройства с национальной шкалой
координированного времени UTC(SU). БУ является объектом «Системы
взимания платы в счет возмещения вреда, причиняемого автомобильным
дорогам общего пользования федерального значения транспортными
средствами, имеющими разрешенную максимальную массу свыше 12 тонн».
БУ можно использовать только в ТС, за которым оно закреплено согласно
договора пользования БУ.
Движение по федеральным автомобильным дорогам общего пользования с
использованием
БУ можно осуществлять только при зеленом цвете
индикатора «Статус». При движении ТС при наличии красного цвета
индикаторов «Статус» или «ГНСС» Вы совершаете административное
правонарушение, предусмотренное статьей 12.21.3 КоАП Российской
Федерации.
Запрещается проводить манипуляции с БУ во время движения ТС.
Использование БУ допускается только в диапазоне напряжений бортовой
сети ТС от 9 до 50
В. Эксплуатация БУ при напряжении выше 50 В
запрещена.
Рабочий диапазон температур от минус 40°С до плюс 55°С. Не допускается
вскрывать корпус БУ. Для ремонта или обслуживания БУ необходимо сдать
в Центр Информационной Поддержки Пользователей.
В случае любой неисправности БУ, его неправильном функционировании,
утере, краже, уничтожении или повреждении необходимо немедленно
сообщить
по телефону Колл-центра Оператора СВП и следовать указаниям
Оператора.
Комплект поставки:
Наименование изделия Количество
Бортовое устройство БУ-101 1 шт.
Кабель для подключения БУ в гнездо
прикуривателя
1 шт.
Присоски 4 шт.
Кронштейн крепления к стеклу 1 шт.
Паспорт 1 шт.
Руководство пользователя 1 шт.
Световые индикаторы:
Рекомендации по установке БУ в кабине траснпортного средства:
1. Выбрать место для установки БУ на ветровом стекле в кабине ТС так,
чтобы устройство не загораживало водителю обзор во время движения ТС.
2. БУ должно быть установлено так, чтобы щетки стеклоочистителя в
исходном (нерабочем) положении находились на расстоянии не менее 10 см
от корпуса
БУ. БУ необходимо разместить вне зоны обогрева ветрового
стекла. Если ТС оборудовано металлизированным стеклом, необходимо
установить БУ за пределами металлизации.
3. Очистить выбранный участок стекла спиртовым раствором от пыли и
жировой пленки.
4. Вставить присоски в держатель; - смочить водой присоски, находящиеся
на задней стороне держателя; - прикрепить к выбранному участку стекла
держатель
с присосками упором наверх. Одновременно с одинаковым
усилием прижать присоски к ветровому стеклу.
5.Установить БУ в держатель следующим образом: - сторона со
светодиодами должна быть обращена к водителю; - установить нижний край
БУ в держатель, затем надавив на верхнюю часть БУ, защелкнуть БУ в
держателе
.
6. Запустить двигатель ТС и только после
этого подключить кабель питания
в прикуриватель, чтобы избежать скачков напряжения в узле питания БУ.
7. Убедиться, что в течение нескольких секунд включилась световая и
звуковая индикация (см. раздел «Значения световых индикаторов БУ»,
«Звуковая индикация»). Убедиться, что индикатор «Статус» горит зеленым,
а остальные индикаторы не горят красным цветом.
НАСТРОЙКА БУ:
Основная
настройка и закрепление БУ за ТС производится в Центре
Информационной Поддержки Пользователей. БУ передается Пользователю
полностью готовым к эксплуатации. В БУ имеется возможность отключения
звуковой индикации. Отключение и включение звуковой индикации
производится кратким (не более 1 секунды) нажатием клавиши управления.
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ БУ:
Если при включении БУ в прикуриватель отсутствует какая-либо индикация
Бортового устройства, то одной из возможных причин этого может являться
неработоспособность плавкого предохранителя в штекере БУ. Для проверки
и (при необходимости) замены предохранителя в штекере БУ следует
развинтить штекер, извлечь предохранитель и проверить целостность нити в
его колбе
. Если нить отсутствует или порвана, колба предохранителя
потемнела, то предохранитель неисправен («перегорел»). В этом случае его
следует заменить на исправный, соответствующий характеристикам (см.
ниже), вставить в штекер и завинтить. Характеристики предохранителя в
штекере БУ:
Номинальное напряжение – 250 В;
Номинальный рабочий ток – 1 А;
Контакты цилиндрические;
Длина корпуса – 30 мм;
Диаметр корпуса – 6,35 мм
УСЛОВИЯ ЭКСПЛУАТАЦИИ БУ:
БУ предназначено для эксплуатации в круглосуточном режиме. БУ не имеет
клавиши выключения и при отсутствии нештатных ситуаций постоянно
функционирует в том или ином режиме. Использование БУ допускается
только в соответствии с данным руководством и в условиях, указанных в
паспорте на БУ. Использование БУ не по назначению недопустимо. В
случае продолжительной остановки ТС при наружной температуре воздуха
выше плюс 25°С или ниже минус 10°С, рекомендуется извлекать БУ из
кабины ТС для предупреждения повреждения и ухудшения
эксплуатационных характеристик. Рекомендуется подключать БУ в
прикуриватель только после запуска двигателя ТС. Необходимо регулярно
контролировать целостность корпуса и кабеля питания БУ. В случае
обнаружения
повреждения необходимо срочно обратиться в Центр
Информационной Поддержки Пользователей. Недопустимо попадание
внутрь БУ посторонних предметов и жидкостей. Избегайте механических
повреждений БУ. Регулярно проверяйте надежность крепления БУ к
ветровому стеклу. При получении уведомления от Оператора СВП
необходимо вернуть БУ в ближайший Центр Информационной Поддержки
Пользователей в указанный в уведомлении срок.

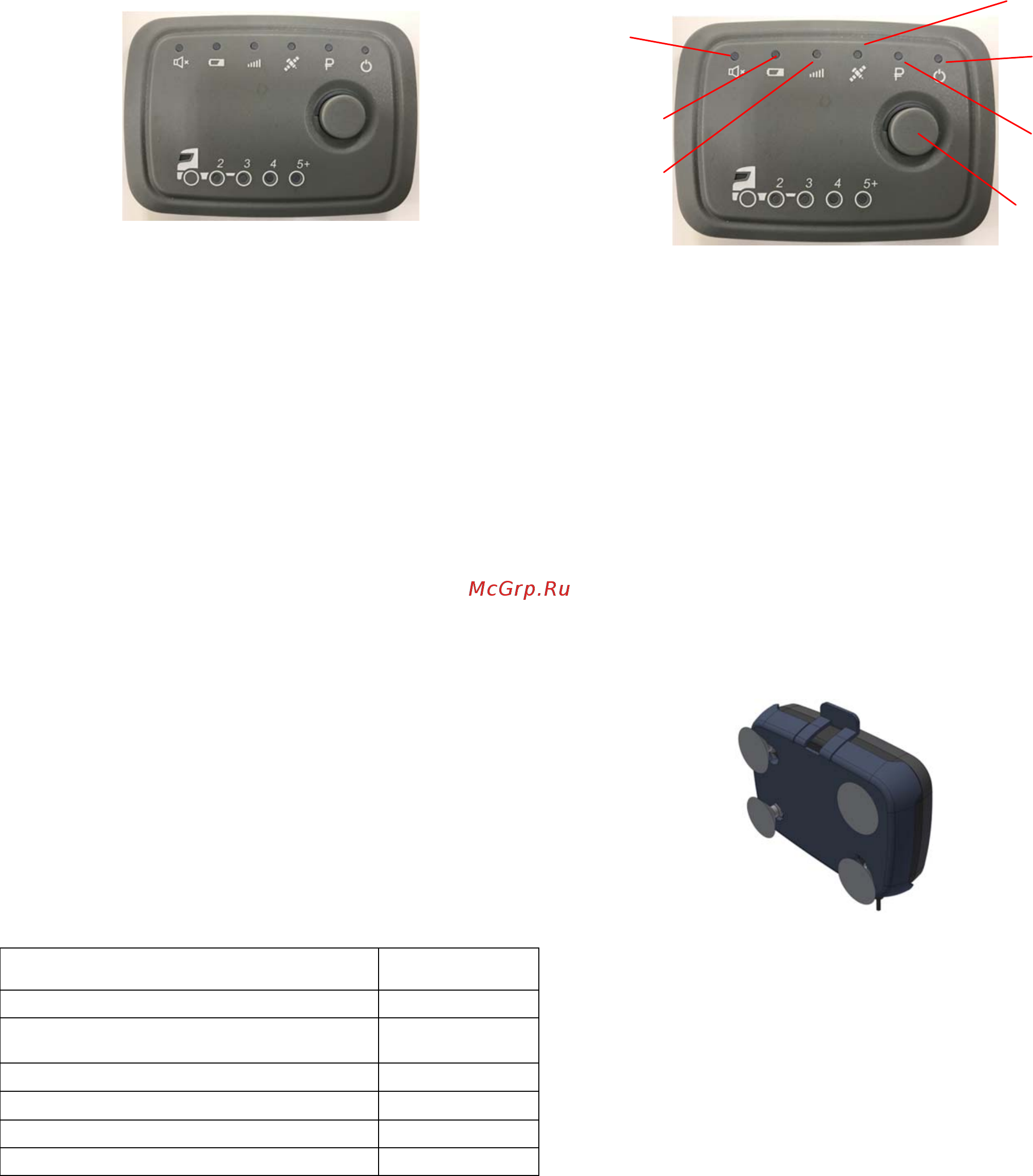

Индикатор
звука
Индикатор
питания
Индикатор
«Связь»
Индикатор
«ГНСС»
Индикатор
«Баланс»
Индикатор
«Статус»
БУ
Клавиша
управления
БУ
