Delta Electronics DOP-W127B [7/72] Установка
![Delta Electronics DOP-103BQ [7/72] Установка](/views2/1476958/page7/bg7.png)
Содержание
- Руководство по эксплуатации 2
- Содержание 3
- Общие замечания 4
- Меры безопасности 5
- Подключение 5
- Проверка 5
- Работа 5
- Установка 5
- Обслуживание и периодический осмотр 6
- Предупреждение 6
- Способ подключения 6
- Условия хранения и установки 7
- Установка 7
- Порядок монтажа 8
- Подключение 9
- Мероприятие содержание 10
- Периодический осмотр 10
- Панели оператора серии пор 11
- Панели оператора серий 11
- Часть 1 11
- Dop b s 12
- Dop w 7 в 12
- Расшифровка обозначения 12
- Коммуникационных разъемов 13
- Назначение контактов 13
- О b07s e 415 b07ps415 b08s e 515 в10s e 615 13
- B03s e 211 14
- Порт ethernet lan 14
- Порт сомз 14
- Порты com1 и сом2 поддерживает управление потоком 14
- B07s401к b07s411к b07s e 411 15
- Dop b05 b07s e 515 b07ps515 15
- Их о 16
- Оор юбв оор u041b 127в оор 157в 16
- Порты сом2 и сомз поддерживает управление потоком 16
- Рхо 16
- Стз 16
- Тхо 16
- Тхо 0 16
- Эсыо эсыо эсыо 16
- Dop b03s e 211 вид сзади 17
- Dop b03s e 211 вид спереди 17
- Компоновка изделия 17
- Dop b05s111 вид сзади 18
- Dop b07s e 515 dop b07ps515 вид сзади 19
- Dop b07s e 515 dop b07ps515 вид спереди 19
- Dop b07s401k вид спереди 20
- П римечание 20
- Ор в07э401к вид сзади 21
- Ор в075 е 411 вид спереди 22
- Dop b07s e 411 вид сзади 23
- П римечание 24
- Dop b07s411k вид сзади 25
- Dop b07s e 415 dop b07ps415 вид спереди 26
- П римечание 26
- Dop b07s e 415 dop b07ps415 вид сзади 27
- Dop b08s e 515 вид спереди 28
- П римечание 28
- Dop b10s e 615 вид спереди 30
- П римечание 30
- Dop b10s e 615 вид сзади 31
- Dop w105b вид спереди 32
- Dop w105b вид сзади 33
- Dop w127b оор 157в вид спереди 34
- Dop w127b вид сзади 35
- Dop w157b вид сзади 35
- Оор в058111 36
- Ор возз е 211 36
- Размеры 36
- Ор в07э401к 37
- Ор в07э411к 37
- Ор в073 е 411 38
- Ор в073 е 415 оор в07р3415 38
- Ор в073 е 515 оор в07р3515 39
- Ор в083 е 515 39
- Ор вюз е 615 40
- Ор ю5в 40
- Оор 157в 41
- Ор u041b 127в 41
- Beltzi 42
- Панели оператора серии dop 42
- Руководство по эксплуатации 42
- Спецификации 42
- B07s515 в07е515 b07ps515 b08s515 b08e515 b10s615 в10е615 w105b w127b w157b 43
- Панели оператора серии dop 43
- Руководство по эксплуатации 43 43
- B07s411k 44
- B07s415 b07ps415 b07e415 44
- Usb host порт обеспечивает питание 5в 500ма 44
- В спецификации указан полупериод жизни лампы подсветки который определяется 44
- Модели dop b10s615 dop b10е615 пока не имеют ul сертификата 44
- Модель dop b03s211 b03e211 b05s111 b07s401k e 44
- Панели не подключено периферийных устройств для гарантии нормального функционирования рекомендуется использовать источник питания с 1 2 кратным запасом по мощности 44
- Панели оператора серии dop 44
- Примеча ние 44
- Руководство по эксплуатации vww stoikltd ru www deltronics ru 44
- Схема изоляции от силовой части позволяющая выдержать напряжение 1500в в 44
- Течение 1 мин 44
- Указанное значение потребляемой мощности относится к режиму когда к 44
- Уменьшением яркости на 50 при подаче на панель максимального тока питания срок службы led подсветки указанный в спецификации это предполагаемое значение при нормальных условиях эксплуатации температуре и влажности 44
- Панели оператора серии пор 46
- Панели оператора серии 47
- Часты2 47
- Dop 1 wq 48
- Коммуникационных разъемов 48
- Назначение контактов 48
- О dop 103wq dop 103bq dop 107bv 48
- Расшифровка обозначения 48
- Dop 103wq вид сзади 50
- Dop 103wq вид спереди 50
- Компоновка изделия 50
- Dop 103bq вид сзади 51
- Dop 103bq вид спереди 51
- Dop 107bv вид спереди 52
- Dop 107eg вид спереди 53
- Dop 107wv вид сзади 54
- А сенсорный экран 54
- Панели оператора серии пор 54
- Dop 110ws вид сзади 55
- Dop 110cs вид сзади 56
- Ор 103770 оорюзво 57
- Ор ю777у 57
- Размеры 57
- Ор 107ес 58
- Ор ю7ву 58
- Т 1 тт 0 63 6тт 0 4 58
- Оор иоууэ 59
- Ор иосз 59
- В спецификации указан полупериод жизни лампы подсветки который определяется 60
- Мин 60
- Панели оператора серии dop 60
- Подключено периферийных устройств для гарантии нормального функционирования 60
- Примечание 60
- Спецификации 60
- Схема изоляции от силовой части позволяющая выдержать напряжение 1500в в течение 60
- Указанное значение потребляемой мощности относится к режиму когда к панели не 60
- Уменьшением яркости на 50 при подаче на панель максимального тока питания срок службы ьео подсветки указанный в спецификации это предполагаемое значение при нормальных условиях эксплуатации температуре и влажности 60
- Взять у поставщика 61
- Данные не являются окончательными и могут быть изменены без предварительного 61
- Панели оператора серии dop 61
- Рекомендуется использовать источник питания с 1 2 кратным запасом по мощности 61
- Руководство по эксплуатации 61
- Скачать с сайтов http www delta com tw industrialautomation http deltronics ru support docs http www о i к td ги зи pport software 61
- Среда программирования панелей программа оорэол 4 хх которую можно бесплатно 61
- Уведомления соответствие данных заявленным уточняйте перед покупкой 61
- Панели оператора серии пор 62
- Панели оператора серии 63
- Панели оператора серии пор 63
- Частыз 63
- Dop h 07 s 4 2 а 64
- Длина кабеля 64
- Назначение контактов разъема 64
- О серия 64
- Провод моделей dop h07s4xx 64
- Размер экрана 64
- Разрешение экрана 64
- Расшифровка обозначения 64
- Тип 64
- Штурвал 64
- Провод моделей dop h07e4xx 65
- Выход штурвального энкодера 66
- Dop h07s42x dop h07s46x вид сзади 67
- Dop h07s42x dop h07s46x вид снизу 67
- Dop h07s42x dop h07s46x вид спереди 67
- Компоновка изделия 67
- Ор н07э42х оор н07э46х 68
- Размеры 68
- Dop h07e425 69
- Dop h07e425zm 69
- Dop h07e42a 69
- Dop h07e465 69
- Dop h07e465zm 69
- Dop h07e46a 69
- Dop h07s465 dop h07s46a 69
- Модель dop dop h07s425 dop h07s42a 69
- Панели оператора серии dop 69
- Перевод и адаптация компания стоик руководство по эксплуатации 69
- Спецификации 69
- Панели оператора серии пор 71
- Панели оператора серии пор 72
Похожие устройства
- Delta Electronics DOP-W157B Инструкция по эксплуатации
- Morellato R0151106505 Инструкция по эксплуатации
- Morellato R0151111501 Инструкция по эксплуатации
- Morellato R0151112501 Инструкция по эксплуатации
- Morellato R0151133508 Инструкция по эксплуатации
- Morellato R0151140513 Инструкция по эксплуатации
- Morellato R0151141504 Инструкция по эксплуатации
- Morellato R0151141505 Инструкция по эксплуатации
- Morellato R0151141507 Инструкция по эксплуатации
- Morellato R0151141514 Инструкция по эксплуатации
- Morellato R0151141515 Инструкция по эксплуатации
- Morellato R0151141516 Инструкция по эксплуатации
- Morellato R0151141522 Инструкция по эксплуатации
- Morellato R0151141523 Инструкция по эксплуатации
- Morellato R0151141524 Инструкция по эксплуатации
- Morellato R0151141525 Инструкция по эксплуатации
- Morellato R0151141526 Инструкция по эксплуатации
- Morellato R0151141527 Инструкция по эксплуатации
- Morellato R0151152506 Инструкция по эксплуатации
- Morellato R0151152508 Инструкция по эксплуатации

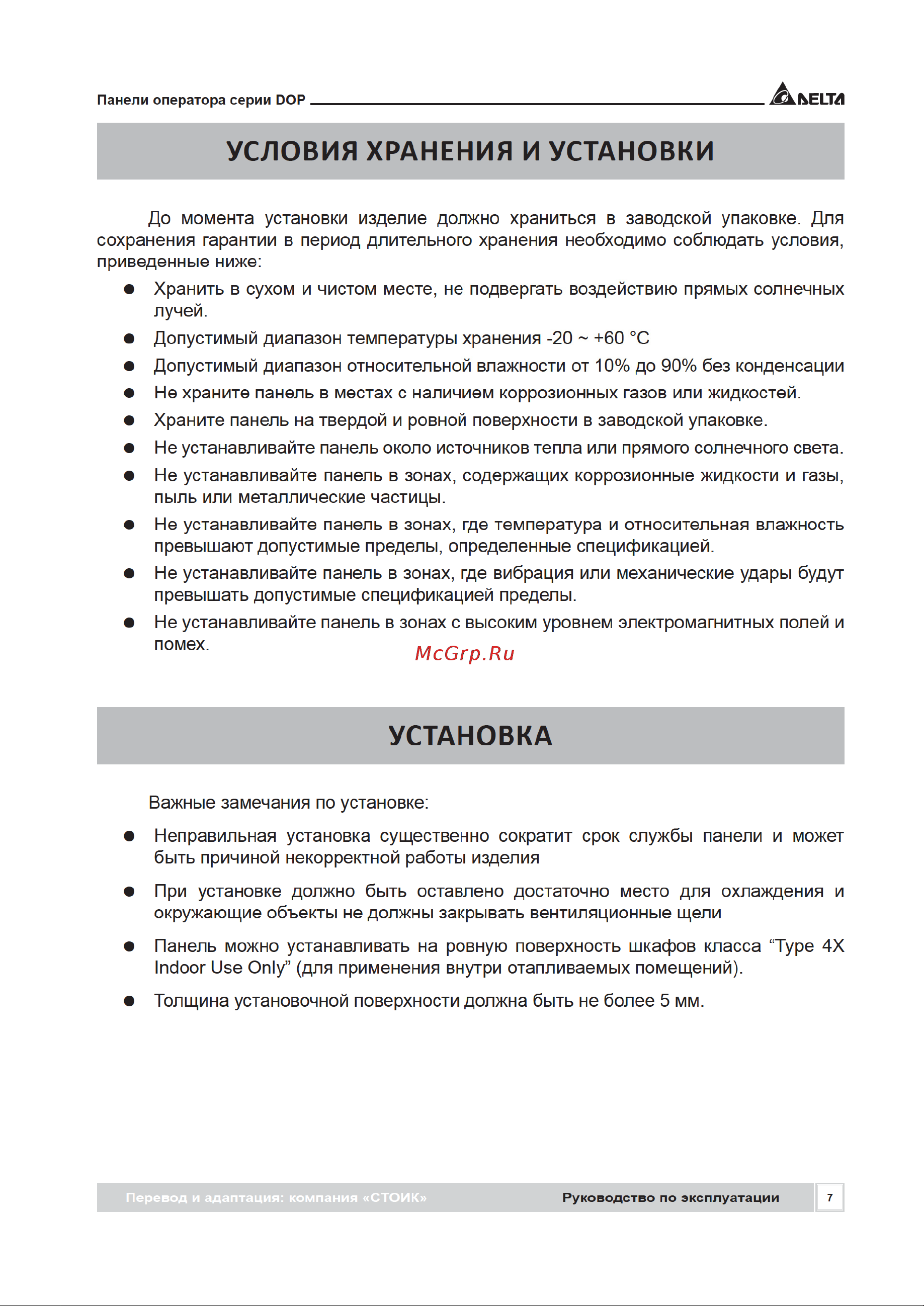

Панели оператора серии DOP___________________________________________________________ УСЛОВИЯ ХРАНЕНИЯ И УСТАНОВКИ До момента установки изделие должно храниться в заводской упаковке Для сохранения гарантии в период длительного хранения необходимо соблюдать условия приведенные ниже Хранить в сухом и чистом месте не подвергать воздействию прямых солнечных лучей Допустимый диапазон температуры хранения 20 60 С Допустимый диапазон относительной влажности от 10 до 90 без конденсации Не храните панель в местах с наличием коррозионных газов или жидкостей Храните панель на твердой и ровной поверхности в заводской упаковке Не устанавливайте панель около источников тепла или прямого солнечного света Не устанавливайте панель в зонах содержащих коррозионные жидкости и газы пыль или металлические частицы Не устанавливайте панель в зонах где температура и относительная влажность превышают допустимые пределы определенные спецификацией Не устанавливайте панель в зонах где вибрация или механические удары будут превышать допустимые спецификацией пределы Не устанавливайте панель в зонах с высоким уровнем электромагнитных полей и помех УСТАНОВКА Важные замечания по установке Неправильная установка существенно сократит срок службы панели и может быть причиной некорректной работы изделия При установке должно быть оставлено достаточно место для охлаждения и окружающие объекты не должны закрывать вентиляционные щели Панель можно устанавливать на ровную поверхность шкафов класса Type 4Х Indoor Use Only для применения внутри отапливаемых помещений Толщина установочной поверхности должна быть не более 5 мм Перевод и адаптация компания СТОИК Руководство по эксплуатации
