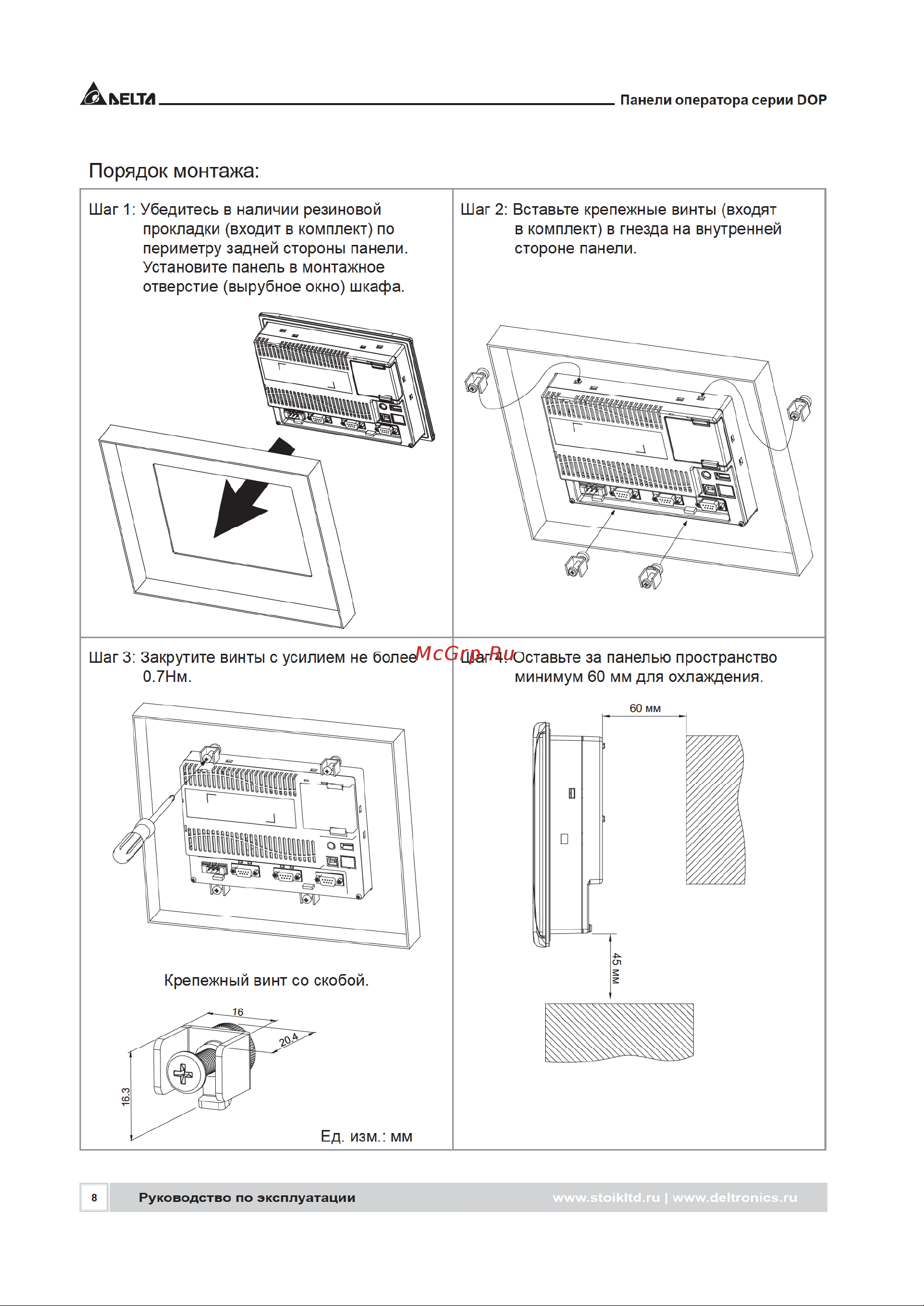

Панели оператора серии ПОР Порядок монтажа Шаг 1 Убедитесь в наличии резиновой прокладки входит в комплект по периметру задней стороны панели Установите панель в монтажное отверстие вырубное окно шкафа Шаг 2 Вставьте крепежные винты входят в комплект в гнезда на внутренней стороне панели Шаг 3 Закрутите винты с усилием не более 0 7Нм Шаг 4 Оставьте за панелью пространство минимум 60 мм для охлаждения Крепежный винт со скобой Ед изм мм 8 Руководство по эксплуатации vww stoikltd ru www deltronics ru
