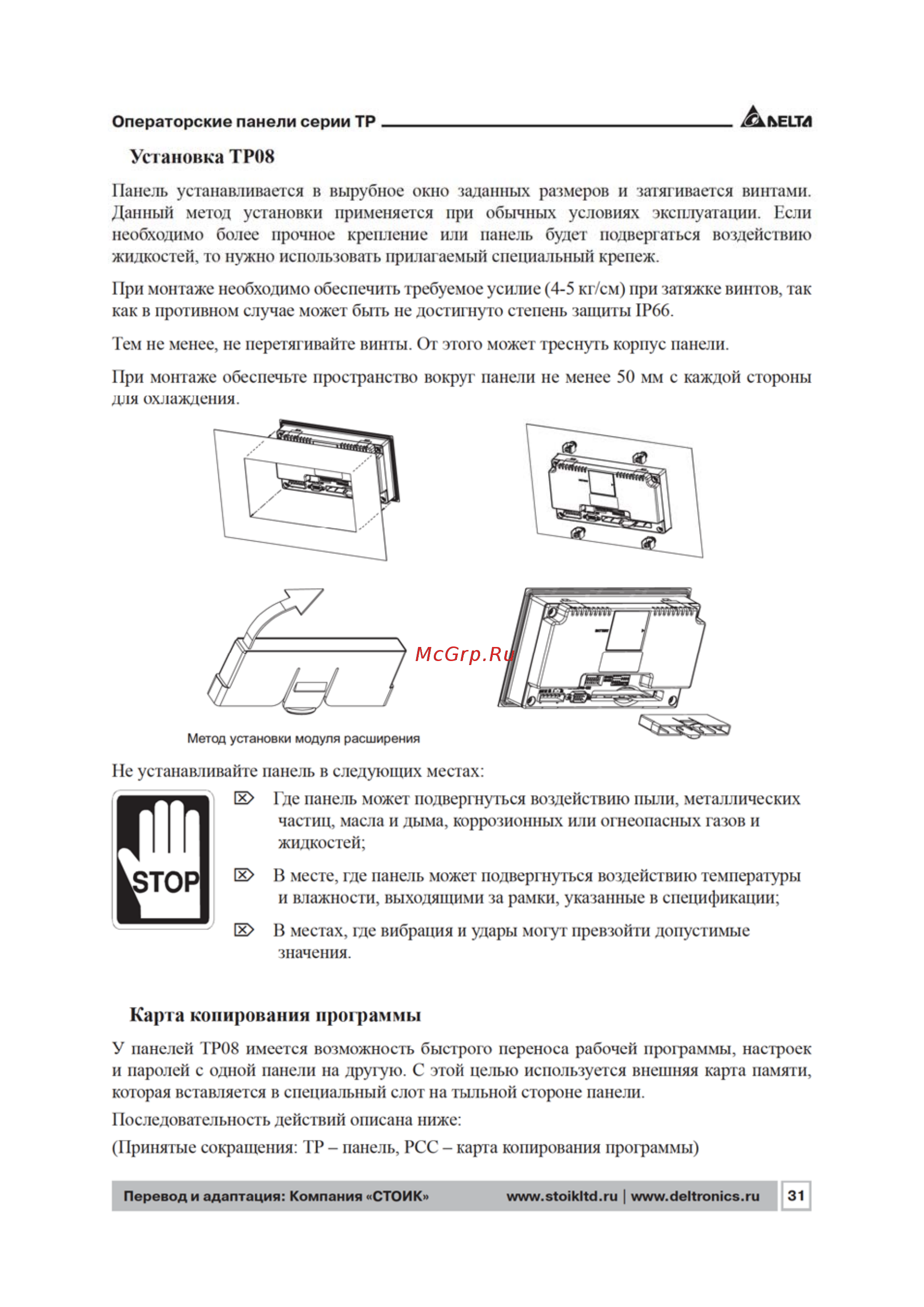

Операторские панели серии ТР ELTZI Установка ТР08 Панель устанавливается в вырубное окно заданных размеров и затягивается винтами Данный метод установки применяется при обычных условиях эксплуатации Если необходимо более прочное крепление или панель будет подвергаться воздействию жидкостей то нужно использовать прилагаемый специальный крепеж При монтаже необходимо обеспечить требуемое усилие 4 5 кг см при затяжке винтов гак как в противном случае может быть не достигнуто степень защиты 1Р66 Тем не менее не перетягивайте винты От этого может треснуть корпус панели При монтаже обеспечьте пространство вокруг панели не менее 50 мм с каждой стороны для охлаждения Не устанавливайте панель в следующих местах Где панель может подвергнуться воздействию пыли металлических частиц масла и дыма коррозионных или огнеопасных газов и жидкостей В месте где панель может подвергнуться воздействию температуры и влажности выходящими за рамки указанные в спецификации В местах где вибрация и удары могут превзойти допустимые значения Карга копировании программы У панелей ТР08 имеется возможность быстрого переноса рабочей программы наезроек и паролей с одной панели на другую С этой целью используется внешняя карта памяти которая вставляется в специальный слот на тыльной стороне панели Последовательность действий описана ниже Принятые сокращения ТР панель РСС карга копирования программы Переводи адаптация Компания СТОИК www stoikltd ru www deltronics ru 31
