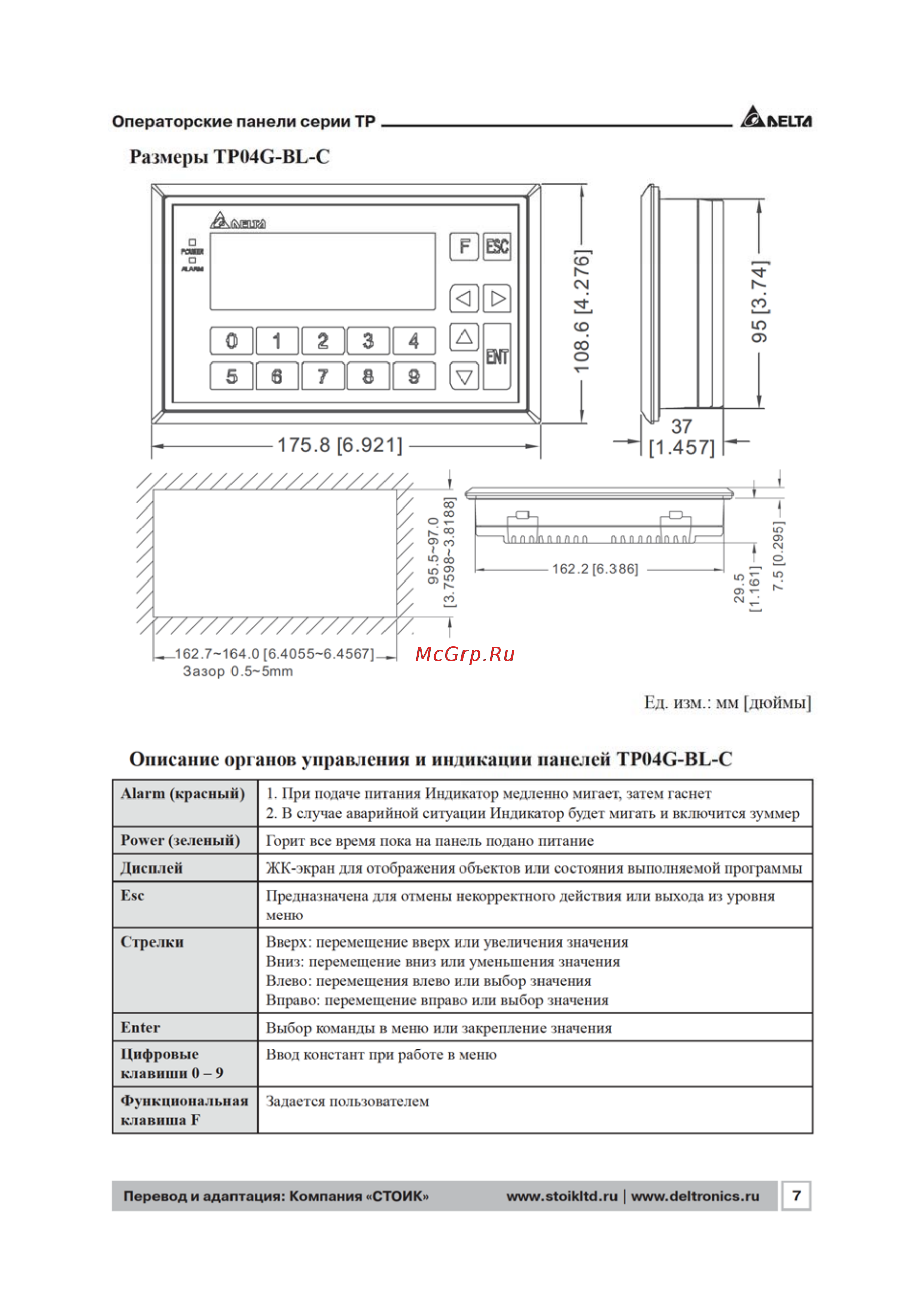

Операторские панели серии ТР KSELTZI Размеры TP04G BL C 175 8 6 921 162 7 164 0 6 4055 6 4567 _ Зазор 0 5 5mm Ед изм мм дюймы Описание органов управлении и индикации панелей TP04G BL C Alarm красный I При подаче питания Индикатор медленно мигает затем гаснет 2 В случае аварийной ситуации Индикатор будет мигать и включится зуммер Power зеленый Горит все время пока на панель подано питание Дисплей ЖК экран для отображения объектов или состояния выполняемой программы Esc Предназначена для отмены некорректного действия или выхода из уровня меню Стрелки Вверх перемещение вверх или увеличения значения Вниз перемещение вниз или уменьшения значения Влево перемещения влево или выбор значения Вправо перемещение вправо или выбор значения Enter Выбор команды в меню или закрепление значения Цифровые клавиши 0 9 Ввод констант при работе в меню Функциональная клавиша F Задается пользователем Переводи адаптация Компания СТОИК www stoikltd ru www deltronics ru 7
