SD(P)-5416-G-DS: Руководство пользователя (вер.3)
52
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2018 г.

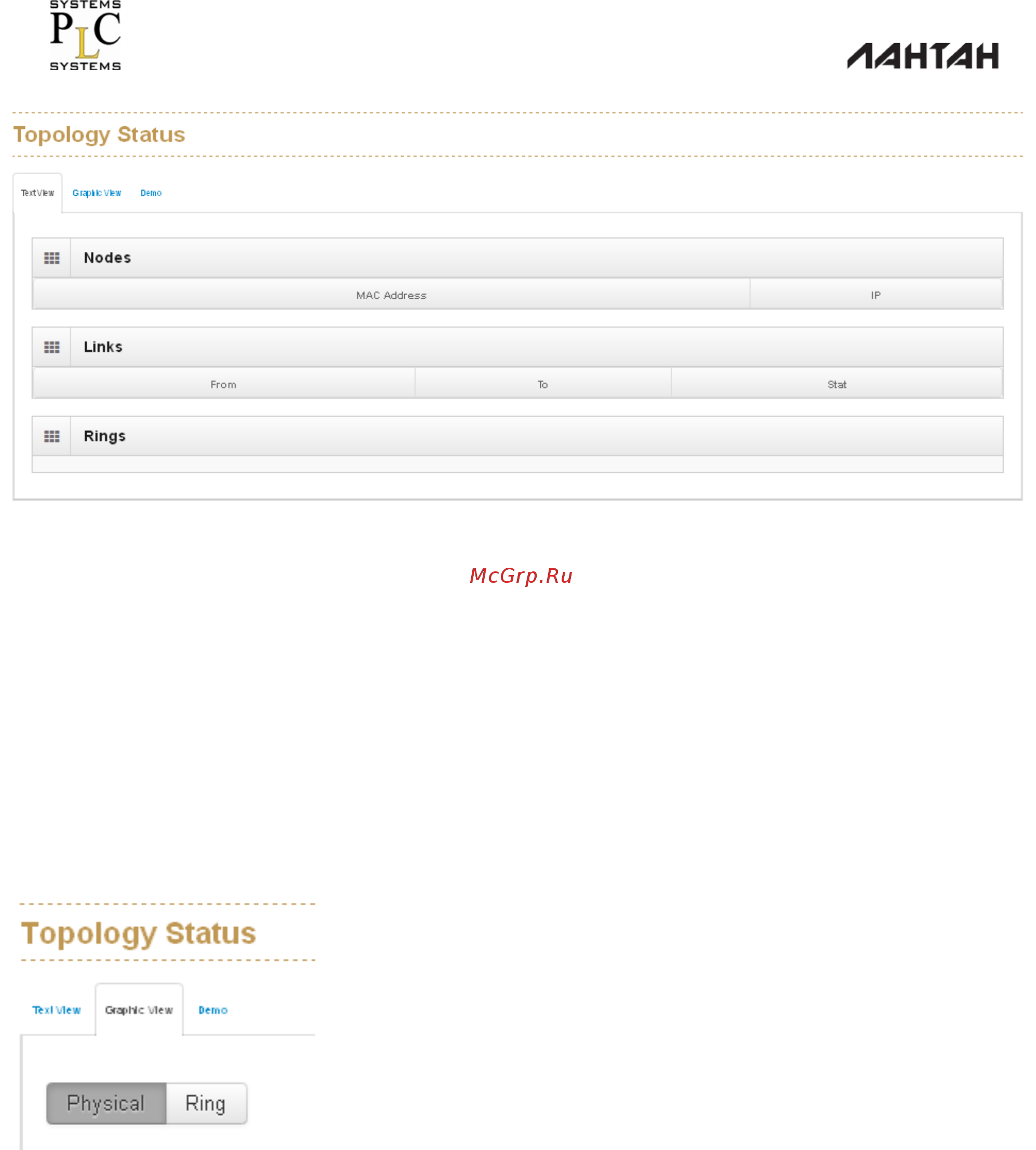

Состояние топологии - Topology Status
Text View: Отображает каждый коммутатор сети текстом.
Топология была построена по информации из протокола LLDP, который
позволяет видеть информацию от других коммутаторов.
Nodes: Показывает информацию о каждом коммутаторе (MAC адрес и IP
адрес).
Links: Показывает информацию о каждом соединении.
Rings: Показывает информацию из функции «ITU-Ring»
Graphic View: Отображает каждое соединение коммутатора в сети
графически.
Вы можете увидеть рисунок топологии, который совмещен с информацией из
LLDP.
Physical: Отображает физические соединения в сети.
Ring: Помимо физических соединений, отображает информацию о кольцах
ITU-Ring
