Лантан SDP-5416-G-DS-PoE af/at [80/104] Состояние всех портов моста bridge status
![Лантан SDP-5416-G-DS-PoE af/at [80/104] Состояние всех портов моста bridge status](/views2/1477072/page80/bg50.png)
SD(P)-5416-G-DS: Руководство пользователя (вер.3)
75
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2018 г.
6.15.6. Состояние всех портов Моста - Bridge status
Port: Номер порта коммутатора из логических портов STP.
Role: Текущая роль порта STP. Роль порта может быть одной из:
AlternatePort, BackupPort, RootPort, DesignatedPort, Disabled.
State: Текущее состояние порта STP. Состояние порта может быть:
Discarding, Learning, Forwarding.
6.16 Агрегрирование - Aggregation
Объединение портов - Port trunking - это комбинирование нескольких портов
или сетевых кабелей для расширения скорости соединения за пределы
возможностей одного порта или одного сетевого кабеля. Для объединения
нескольких физических портов и образования единого логического канала
используется Link Aggregation Control Protocol (Протокол Агрегации
управления каналов (LACP), который представляет собой протокол Слоя 2, в
соответствии с IEEE 802.3ad. Все порты логического канала или так называемого
логического агрегатора работают на одной и той же скорости соединения и для
LACP-операций требуется полнодуплексный режим (full-duplex).

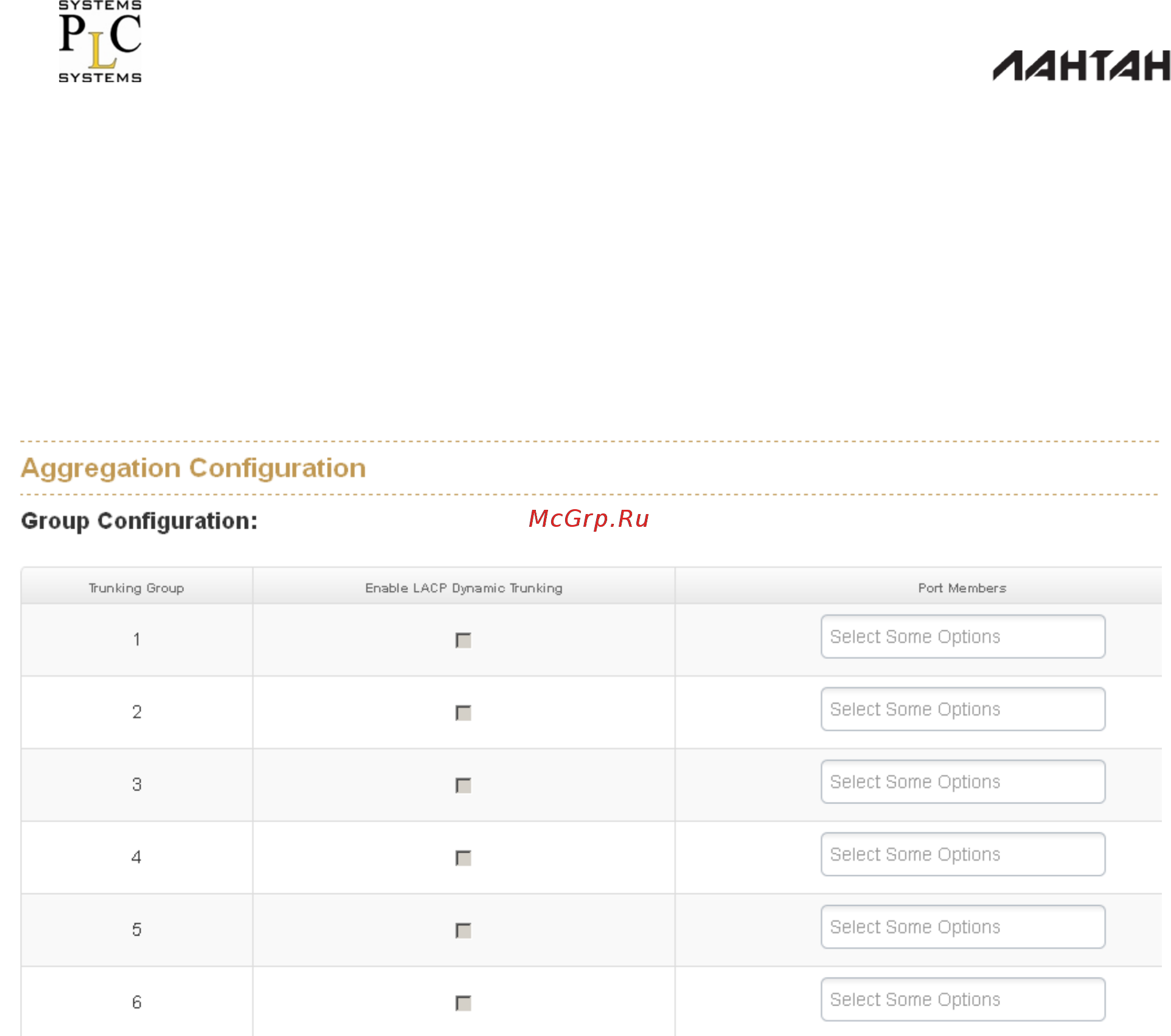

6.16.1. Настройка агрегирования - Aggregation Configuration
Trunking Group:
Для выбора есть 6 магистральных групп.
Enable LACP Dynamic Trunking: Активировать LACP в указанной
магистральной группе.
Port member: Это поле столбца позволяет пользователю выбрать общее
