SD(P)-5416-G-DS: Руководство пользователя (вер.3)
70
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2018 г.
6.15 MSTP
В этом разделе описана настройка параметров Моста Связующего Дерева -
Spanning Tree Bridge и системы STP. Она позволяет настроить параметры
системы STP, используемые всеми экземплярами Мостов - STP Bridge на
коммутаторе (MSTP - Multiple Spanning Tree Protocol).

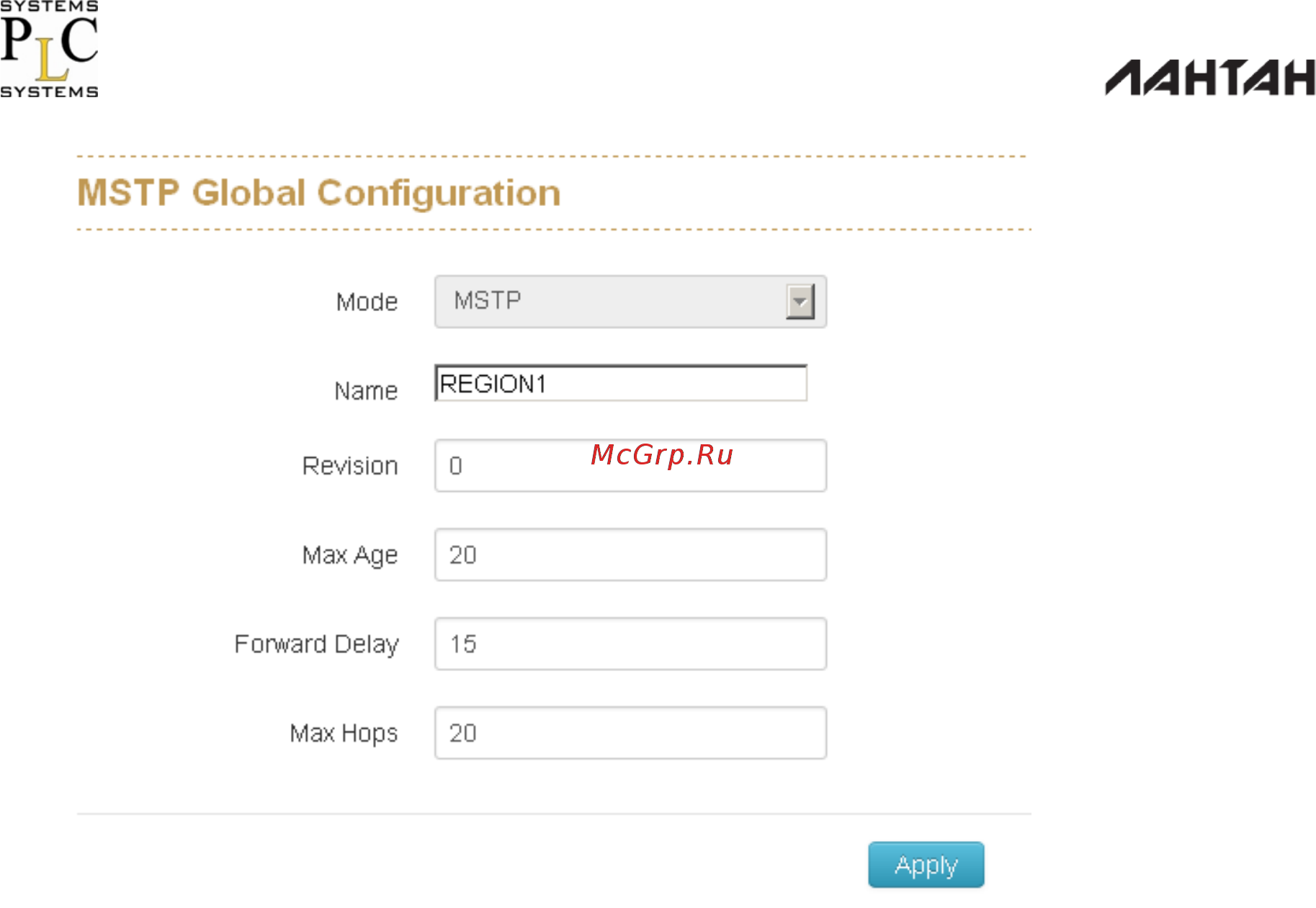

6.15.1. Общие настройки - MSTP Global Configuration
Mode: Показывает версию настроек STP. Возможные значения STP, RSTP и
MSTP.
Name: Имя, идентифицирующее VLAN в карте отображений - MSTI mapping.
Мосты должны совместно использовать Name и Revision (см. ниже), также как
конфигурацию VLAN-to-MSTI для совместного использования Связывающих
деревьев MSTI (Intra-region). Имя должно содержать, самое большее, 32
символа.
Revision: Редакция конфигурации MSTI поименованной выше. Должна быть
целым числом (integer) в диапазоне от 0 до 65535.
Forward Delay: Задержка Мостов STP транзита Корневых - Root и
Назначенных - Designated портов при прохождении сигнала - Forwarding
(используется в совместимом режиме STP). Допустимые значения от 4 до 30
секунд.
Max Age: Максимальный возраст информации передаваемой Мостом, когда
он является корневым - Root Bridge. Допустимые значения: от 6 до 40 секунд,
