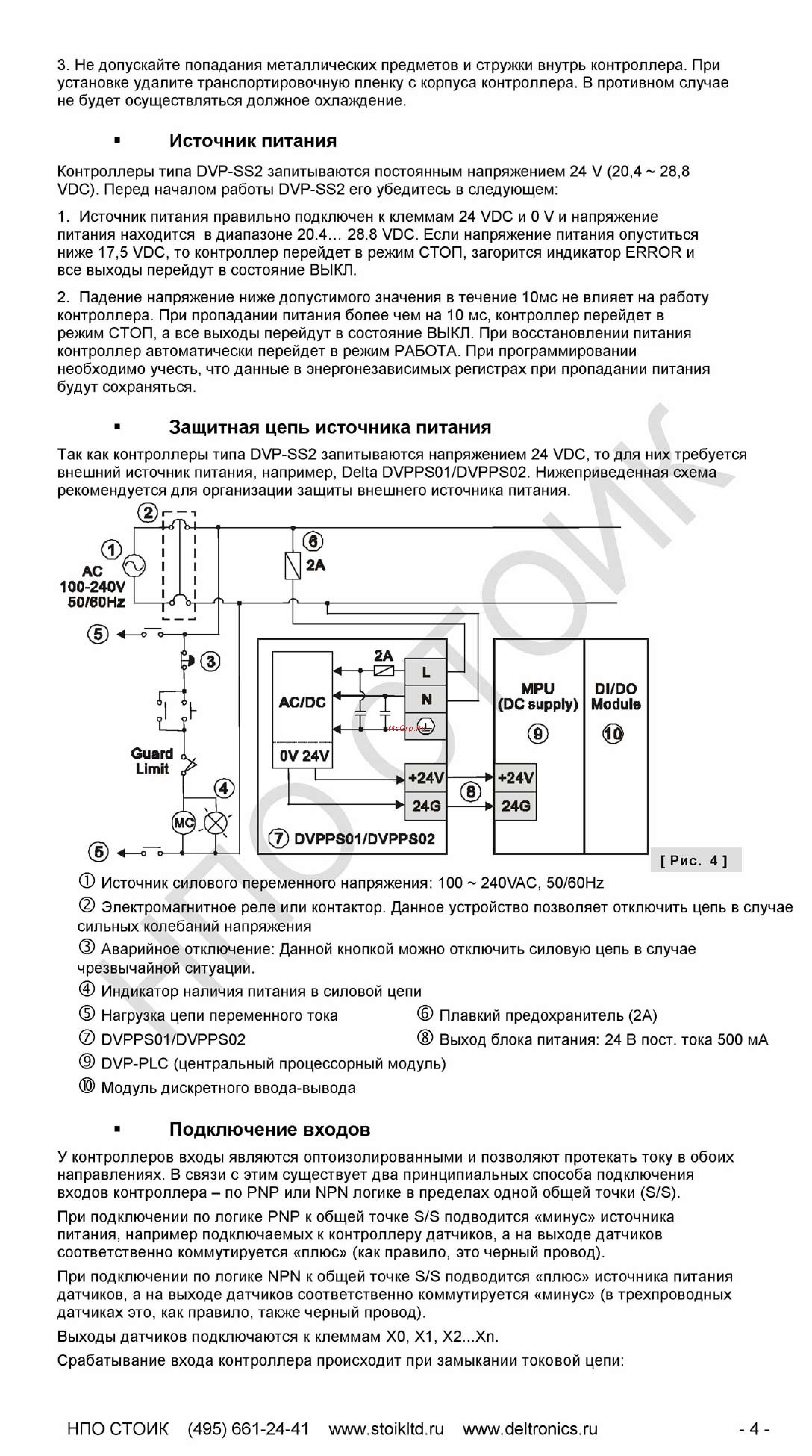

3 Не допускайте попадания металлических предметов и стружки внутрь контроллера При установке удалите транспортировочную пленку с корпуса контроллера В противном случае не будет осуществляться должное охлаждение Источник питания Контроллеры типа DVP SS2 запитываются постоянным напряжением 24 V 20 4 28 8 VDC Перед началом работы DVP SS2 его убедитесь в следующем 1 Источник питания правильно подключен к клеммам 24 VDC и 0 V и напряжение питания находится в диапазоне 20 4 28 8 VDC Если напряжение питания опуститься ниже 17 5 VDC то контроллер перейдет в режим СТОП загорится индикатор ERROR и все выходы перейдут в состояние ВЫКЛ 2 Падение напряжение ниже допустимого значения в течение Юме не влияет на работу контроллера При пропадании питания более чем на 10 мс контроллер перейдет в режим СТОП а все выходы перейдут в состояние ВЫКЛ При восстановлении питания контроллер автоматически перейдет в режим РАБОТА При программировании необходимо учесть что данные в энергонезависимых регистрах при пропадании питания будут сохраняться Защитная цепь источника питания Так как контроллеры типа DVP SS2 запитываются напряжением 24 VDC то для них требуется внешний источник питания например Delta DVPPS01 DVPPS02 Нижеприведенная схема рекомендуется для организации защиты внешнего источника питания MPU DI DO DC supply Module 9 DVPPS01 DVPPS02 Рис 4 D Источник силового переменного напряжения 100 240VAC 50 60HZ Электромагнитное реле или контактор Данное устройство позволяет отключить цепь в случае сильных колебаний напряжения Аварийное отключение Данной кнопкой можно отключить силовую цепь в случае чрезвычайной ситуации Индикатор наличия питания в силовой цепи Нагрузка цепи переменного тока Плавкий предохранитель 2А DVPPS01 DVPPS02 Выход блока питания 24 В пост тока 500 мА DVP PLC центральный процессорный модуль Модуль дискретного ввода вывода Подключение входов У контроллеров входы являются оптоизолированными и позволяют протекать току в обоих направлениях В связи с этим существует два принципиальных способа подключения входов контроллера по РЫР или ИРЫ логике в пределах одной общей точки 3 3 При подключении по логике РЫР к общей точке 3 3 подводится минус источника питания например подключаемых к контроллеру датчиков а на выходе датчиков соответственно коммутируется плюс как правило это черный провод При подключении по логике ЫРЫ к общей точке Э Э подводится плюс источника питания датчиков а на выходе датчиков соответственно коммутируется минус в трехпроводных датчиках это как правило также черный провод Выходы датчиков подключаются к клеммам Х0 Х1 Х2 Хп Срабатывание входа контроллера происходит при замыкании токовой цепи НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru 4
