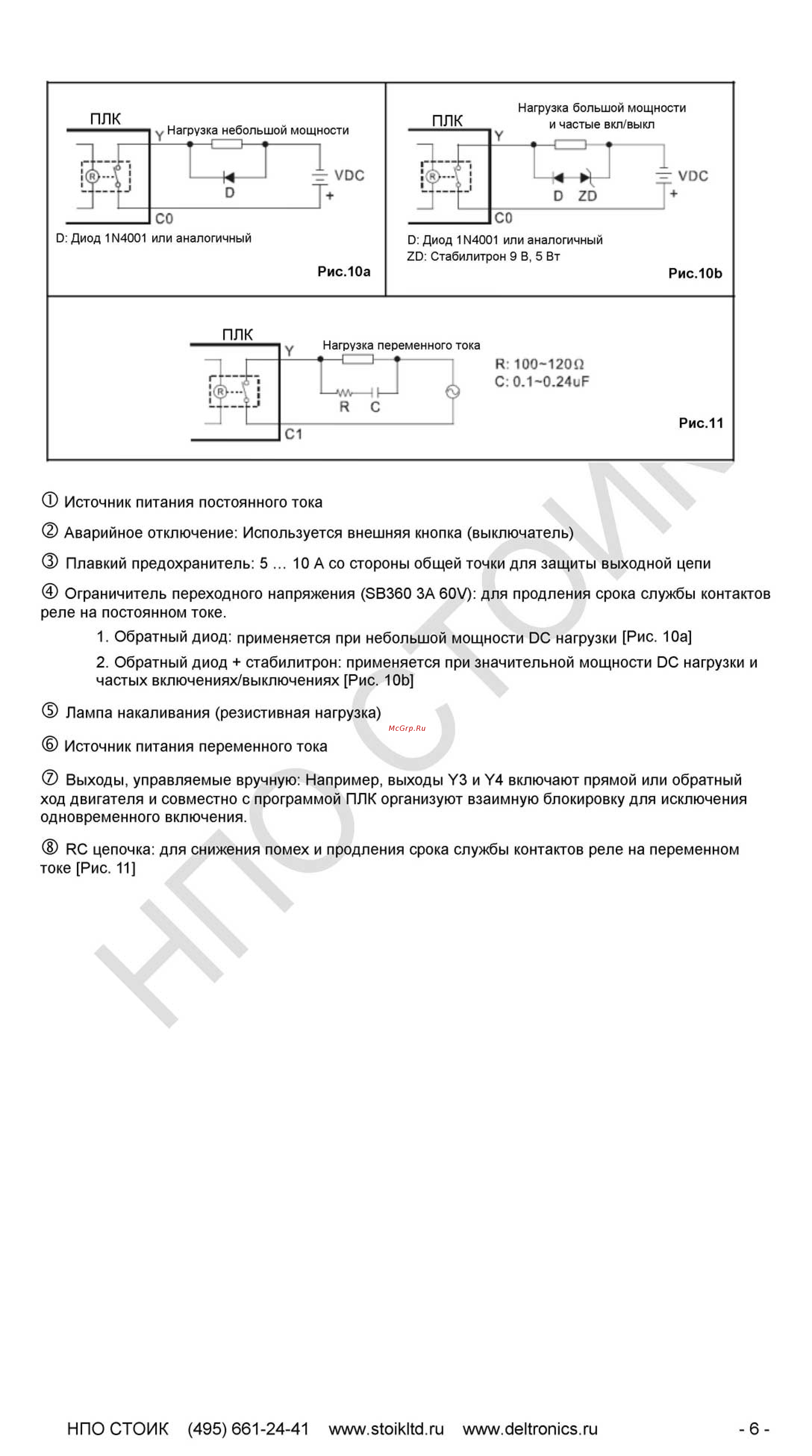

Ф Источник питания постоянного тока Аварийное отключение Используется внешняя кнопка выключатель Плавкий предохранитель 5 10 А со стороны общей точки для защиты выходной цепи Ограничитель переходного напряжения 8В360 ЗА60 для продления срока службы контактов реле на постоянном токе 1 Обратный диод применяется при небольшой мощности ОС нагрузки Рис 10а 2 Обратный диод стабилитрон применяется при значительной мощности ОС нагрузки и частых включениях выключениях Рис 10Ь Лампа накаливания резистивная нагрузка Источник питания переменного тока Выходы управляемые вручную Например выходы УЗ и У4 включают прямой или обратный ход двигателя и совместно с программой ПЛК организуют взаимную блокировку для исключения одновременного включения РС цепочка для снижения помех и продления срока службы контактов реле на переменном токе Рис 11 НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru 6
