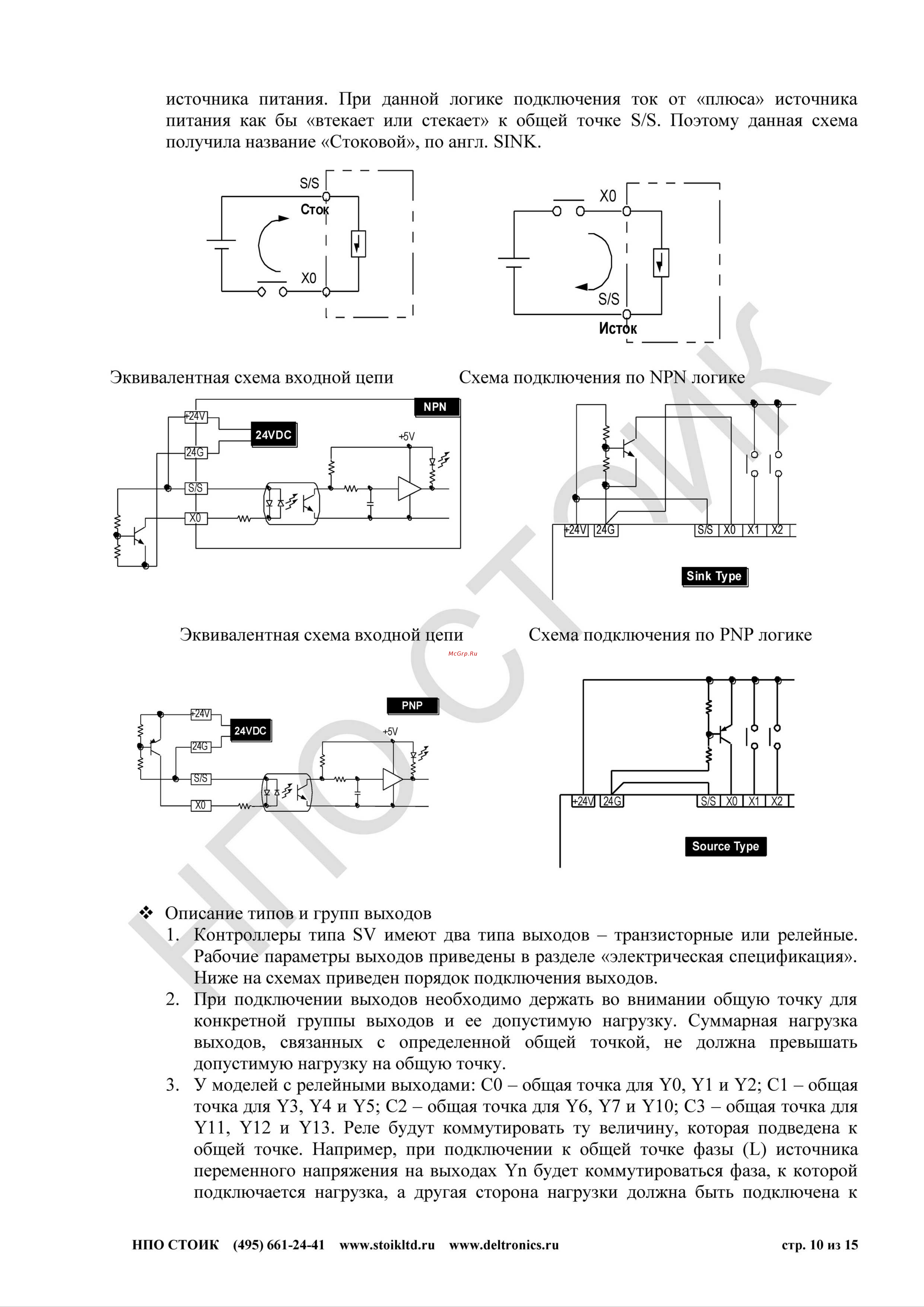

источника питания При данной логике подключения ток от плюса источника питания как бы втекает или стекает к общей точке S S Поэтому данная схема получила название Стоковой по англ SINK Эквивалентная схема входной цепи Схема подключения по NPN логике Эквивалентная схема входной цепи Схема подключения по PNP логике F 24VII24GI I S S I XQ I Х1 I ХГГ Source Туре Описание типов и групп выходов 1 Контроллеры типа 8У имеют два типа выходов транзисторные или релейные Рабочие параметры выходов приведены в разделе электрическая спецификация Ниже на схемах приведен порядок подключения выходов 2 При подключении выходов необходимо держать во внимании общую точку для конкретной группы выходов и ее допустимую нагрузку Суммарная нагрузка выходов связанных с определенной общей точкой не должна превышать допустимую нагрузку на общую точку 3 У моделей с релейными выходами СО общая точка для УО У1 и У2 С1 общая точка для УЗ У4 и У5 С2 общая точка для Уб У7 и У10 СЗ общая точка для УН У12 и У13 Реле будут коммутировать ту величину которая подведена к общей точке Например при подключении к общей точке фазы Ь источника переменного напряжения на выходах Уп будет коммутироваться фаза к которой подключается нагрузка а другая сторона нагрузки должна быть подключена к НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru стр 10 из 15
