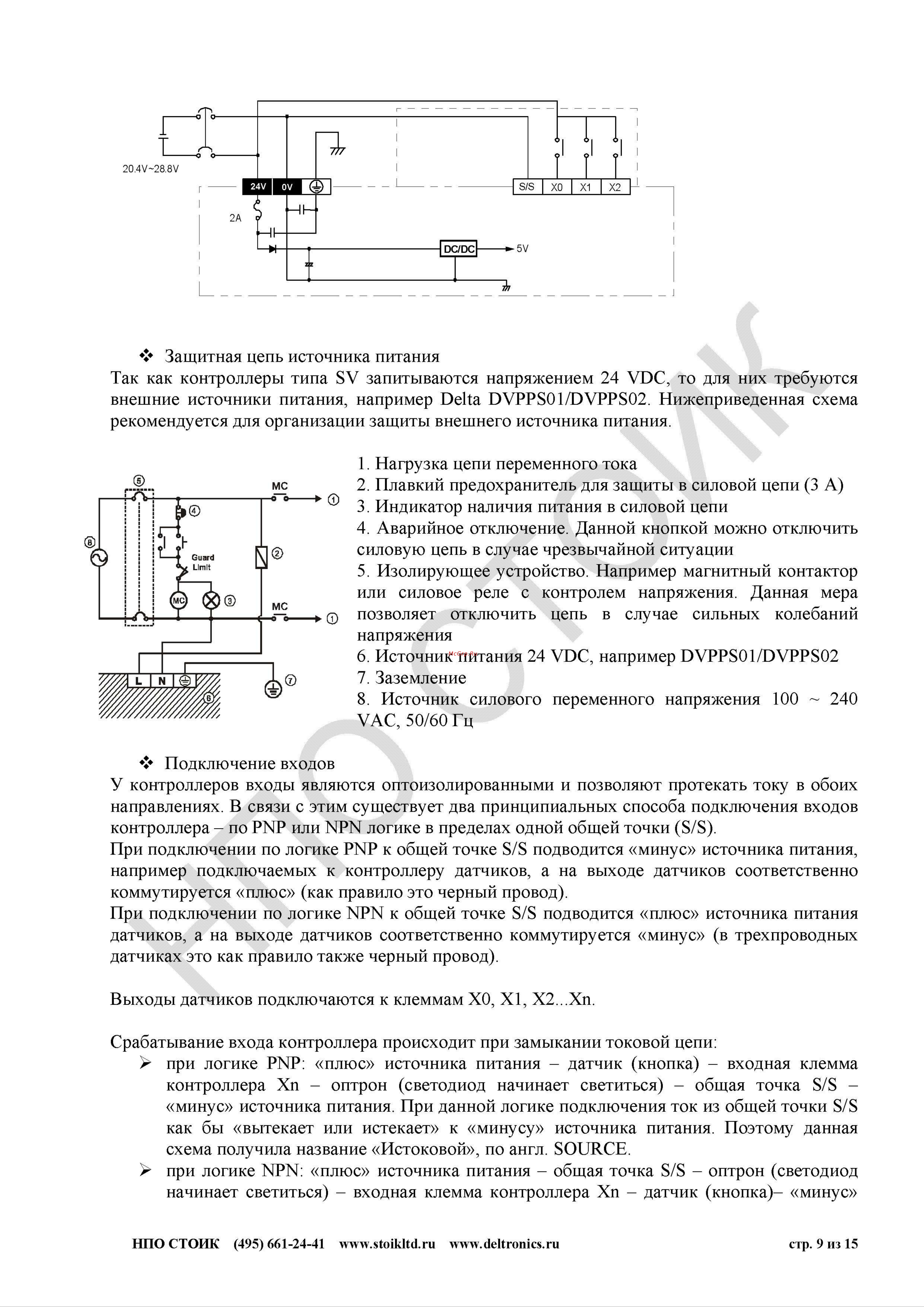

Защитная цепь источника питания Так как контроллеры типа SV запитываются напряжением 24 VDC то для них требуются внешние источники питания например Delta DVPPS01 DVPPS02 Нижеприведенная схема рекомендуется для организации защиты внешнего источника питания 1 Нагрузка цепи переменного тока 2 Плавкий предохранитель для защиты в силовой цепи 3 А 3 Индикатор наличия питания в силовой цепи 4 Аварийное отключение Данной кнопкой можно отключить силовую цепь в случае чрезвычайной ситуации 5 Изолирующее устройство Например магнитный контактор или силовое реле с контролем напряжения Данная мера позволяет отключить цепь в случае сильных колебаний напряжения 6 Источник питания 24 VDC например DVPPS01 DVPPS02 7 Заземление 8 Источник силового переменного напряжения 100 240 VAC 50 60 Гц Подключение входов У контроллеров входы являются оптоизолированными и позволяют протекать току в обоих направлениях В связи с этим существует два принципиальных способа подключения входов контроллера по РЫВ или NPN логике в пределах одной общей точки 8 8 При подключении по логике PNP к общей точке 8 8 подводится минус источника питания например подключаемых к контроллеру датчиков а на выходе датчиков соответственно коммутируется плюс как правило это черный провод При подключении по логике NPN к общей точке 8 8 подводится плюс источника питания датчиков а на выходе датчиков соответственно коммутируется минус в трехпроводных датчиках это как правило также черный провод Выходы датчиков подключаются к клеммам Х0 XI Х2 Хп Срабатывание входа контроллера происходит при замыкании токовой цепи при логике PNP плюс источника питания датчик кнопка входная клемма контроллера Хп оптрон светодиод начинает светиться общая точка S S минус источника питания При данной логике подключения ток из общей точки S S как бы вытекает или истекает к минусу источника питания Поэтому данная схема получила название Истоковой по англ SOURCE при логике NPN плюс источника питания общая точка S S оптрон светодиод начинает светиться входная клемма контроллера Хп датчик кнопка минус НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru стр 9 из 15
