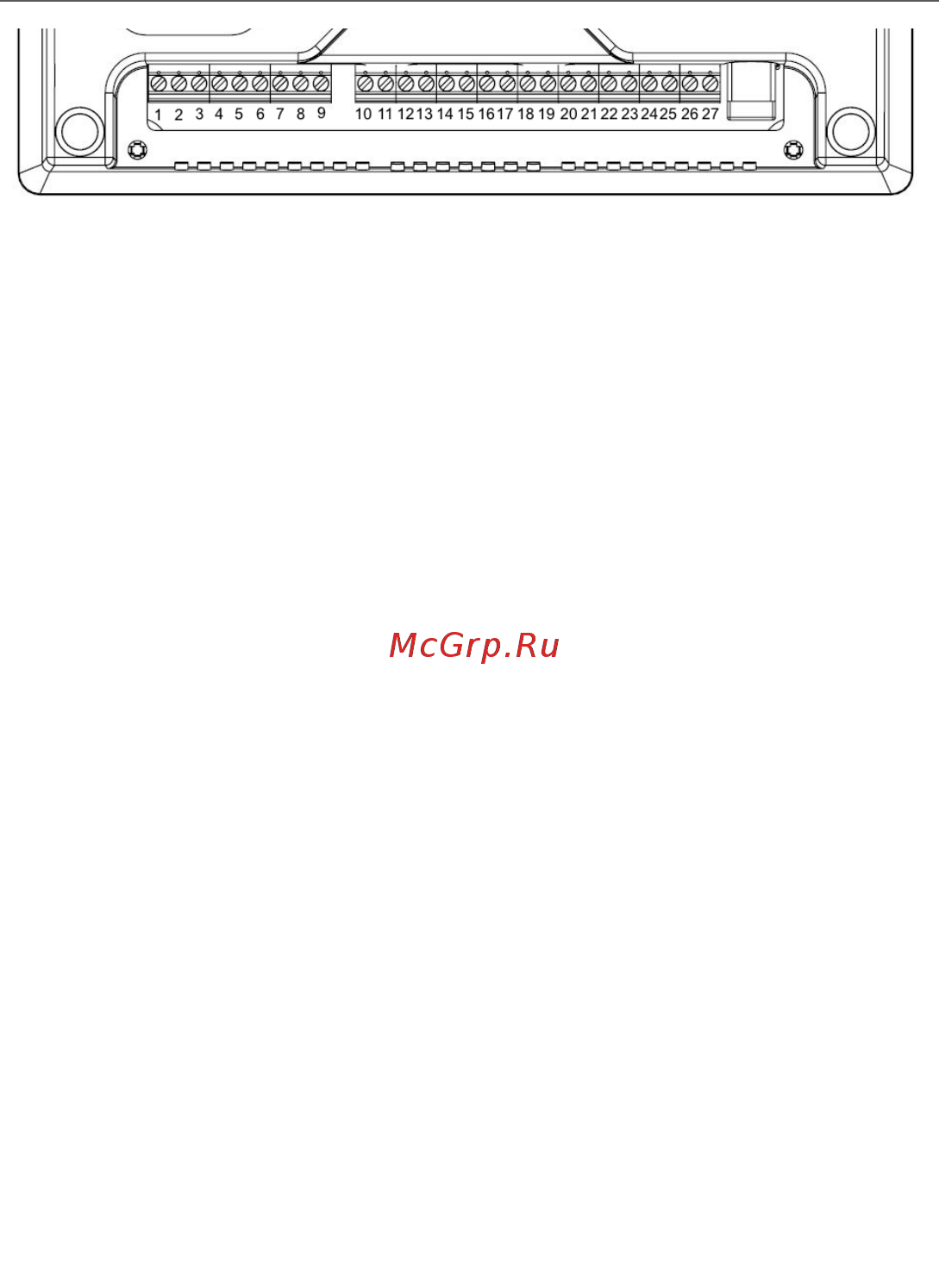

АЗНАЧЕНИЕ)КЛЕММ)ВНЕШНИХ)ПОДКЛЮЧЕНИЙ
)
,
Внимание!,
Обозначение,клемм,показано,в,вертикальном,монтажном,положении,
прибора,
1. НЗ*клемма*реле*№1*
2. Общая*клемма*реле*№1*
3. НР*клемма*реле*№1*
4. НЗ*клемма*реле*№2*
5. Общая*клемма*реле*№2*
6. НР*клемма*реле*№2*
7. НЗ*клемма*реле*№3*
8. Общая*клемма*реле*№3*
9. НР*клемма*реле*№3*
10. Вход*зоны*1*
11. Вход*зоны*2*
12. Вход*зоны*3*
13. CAN-Шина*разъём*G*
14. CAN-Шина*разъём*CL*
15. CAN-Шина*разъём*CH*
,
16. Датчики*температуры*(минус)*
17. Датчики*температуры*(плюс)*
18. Шина*OpenTherm*(Вход*OTT*1)*
19. Шина*OpenTherm*(Вход*OTT*2)*
20. Шина*OpenTherm*(Выход*OTB1)*
21. Шина*OpenTherm*(Выход*OTB2)*
22. 12В*выход*№1*(минус)**
23. 12В*выход*№2*(минус)*
24. 12В*выход*№3*(минус)*
25. Общая*клемма*+12В*(плюс)*
26. Внешний* источник* питания*
(плюс)*
27. Внешний* источник* питания*
(минус)*
,
,
*
