9
активироваться вне зависимости от того находится ли система в режиме охраны
или нет. Этот режим может быть необходим, например, для датчиков дыма или
датчиков газа. Для того, чтобы добавить такие датчики в зону круглосуточной
охраны, следует правильно установить перемычки, находящиеся на плате датчика.

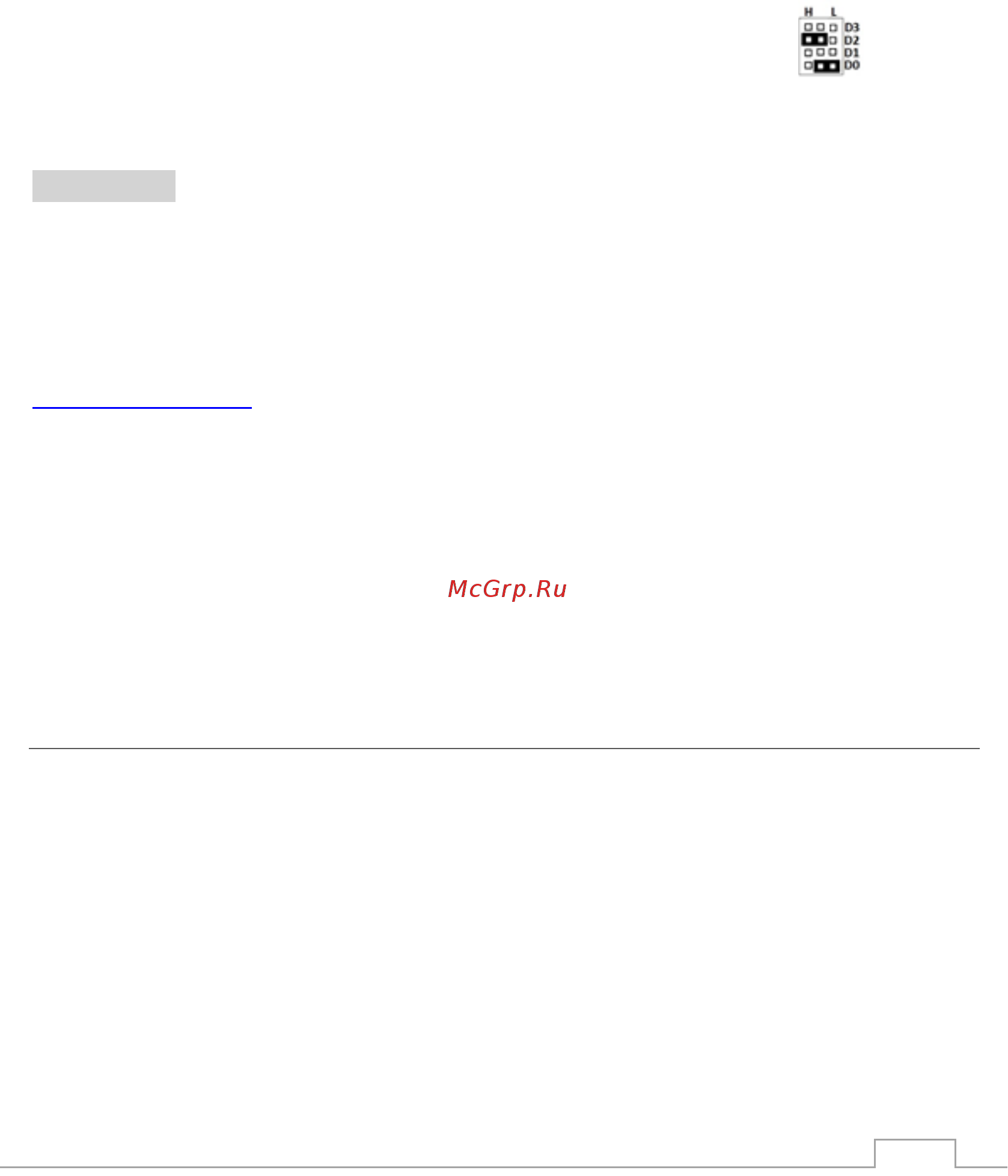

Перемычки должны быть установлены следующим образом:
После этого датчик добавляется к системе стандартным путём (его активацией).
ВНИМАНИЕ! ОПЕРА-GSM поддерживает работу с беспроводными датчиками на
частоте 433Мгц, являющимся безлицензионным гражданским диапазоном.
Большинство беспроводных датчиков, представленных на рынке, работает в
указанном диапазоне. Однако в связи с тем, что система кодирования сигнала
датчиков может различаться, уточняйте вопрос совместимости приобретаемых
датчиков в месте приобретения ОПЕРА-GSM или по электронной почте
info@telemetrica.ru.
Удаление всех датчиков из памяти устройства
Если Вы хотите обнулить память базы, необходимо отключить питание,
нажать и удерживать кнопку «Reset». Продолжая удерживать кнопку, подключите
питание. Подождите 5 секунд и отпустите кнопку.
12 ПОДКЛЮЧЕНИЕ ПРОВОДНЫХ ЗОН (ШЛЕЙФОВ)
К разъемам №1, 2, 3 клеммной колодки возможно подключение как Н/З, так
и Н/Р датчиков. Соответствующая логика работы GSM сигнализации
программируется (см. таблицу команд).
Первый провод датчика подключается к одному из разъемов клеммной
колодки №1, 2 или 3 (соответствуют тревожным входам). Второй провод датчика
подключается к разъему клеммной колодки №10.
После подключения проводных шлейфов устройство будет переходить в
режим тревоги при замыкании/размыкании шлейфа (зависит от установленной
логики работы). Количество датчиков, подключенных к шлейфу – не ограничено.
