3. Крышка отсека SIM-карты

4. Кнопка сброса – позволяет установить настройки устройства по умолчанию

5. Переключатель питания от аккумулятора – позволяет включить или

отключить питание устройства от внутреннего аккумулятора.

6. Разъём для подключения антенны

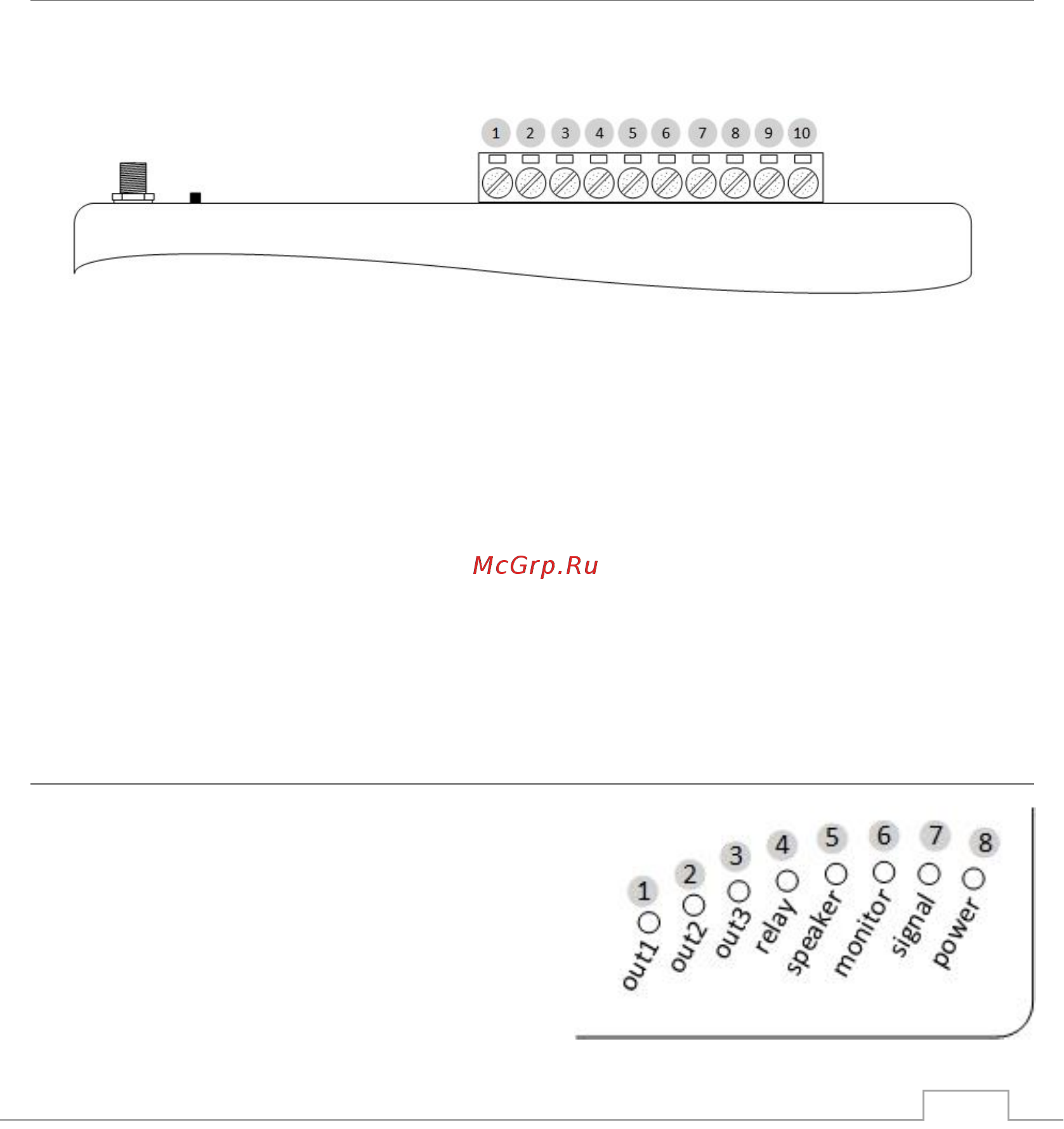

6 КЛЕММЫ ДЛЯ ПРОВОДНЫХ ПОДКЛЮЧЕНИЙ

Внимание! Для удобства обозначение клемм показано в вертикальном

монтажном положении прибора

1. Дискретный вход №1 для подключения проводных датчиков.

2. Дискретный вход №2 для подключения проводных датчиков.

3. Дискретный вход №3 для подключения проводных датчиков.

4. Дискретный выход № 1, +5 В Постоянный ток

5. Дискретный выход № 2, +5 В Постоянный ток

6. Выход для подключения внешнего динамика (громкоговорителя)

7. Релейный выход – Основной контакт реле

8. Релейный выход – НР контакт релейного выхода (220 В, 200 Вт)

9. Выход для подключения звукового оповещателя (сирены)

10. Общий «минус»

7 ОПИСАНИЕ СВЕТОДИОДНОЙ ИНДИКАЦИИ

1. Выход 1 – включен

2. Выход 2 – включен

3. Выход 3 – включен

4. Релейный выход – включен

5. Громкоговоритель - включен

6. Микрофон прослушки - включен

7. Контроль связи и системные события

8. Контроль наличия питания
