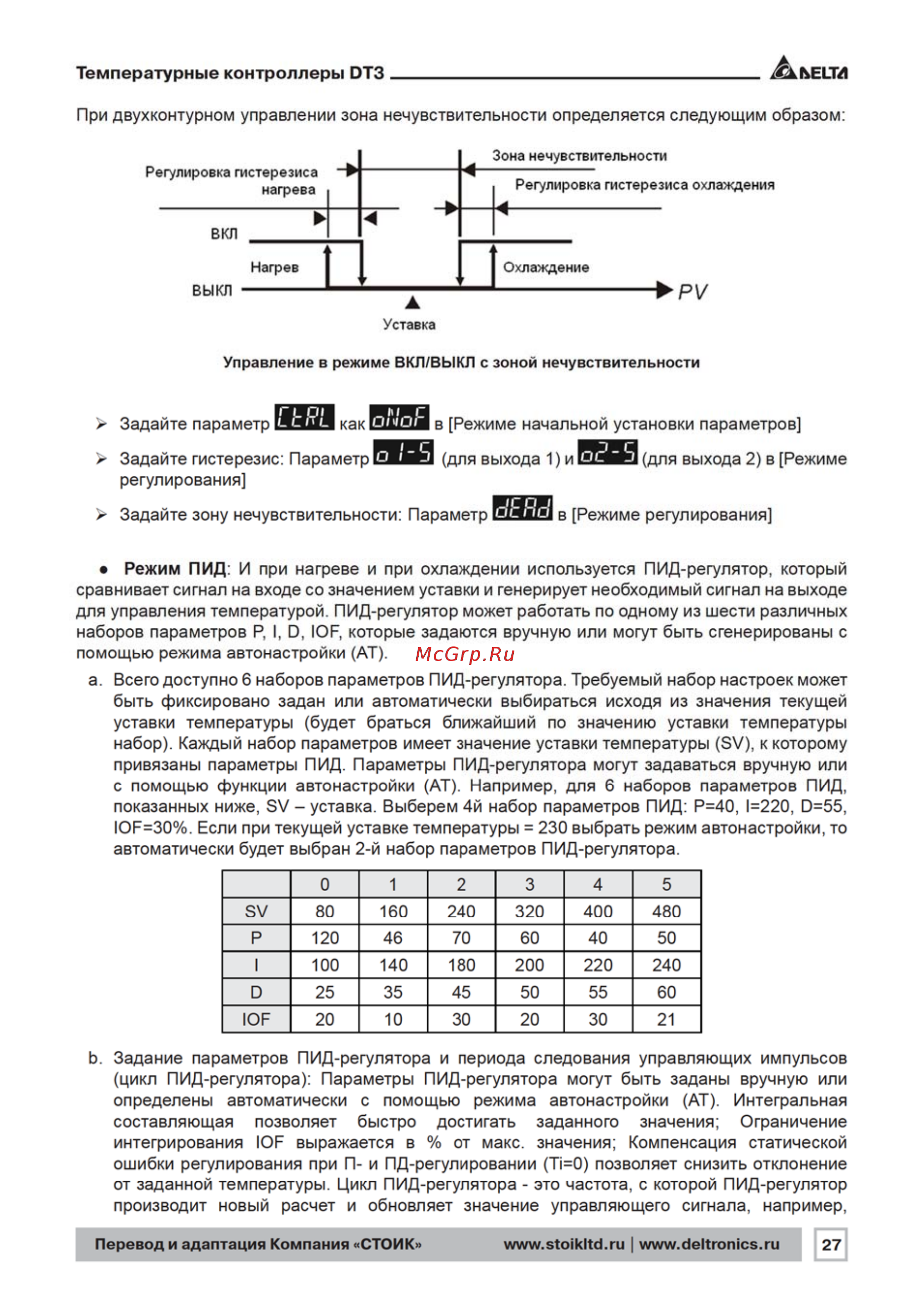

АЬЕЬГЛ Температурные контроллеры ОТЗ При двухконтурном управлении зона нечувствительности определяется следующим образом Управление в режиме ВКЛ ВЫКЛ с зоной нечувствительности как 0 0 Задайте параметр в Режиме начальной установки параметров для выхода 1 и ОС 5 для выхода 2 в Режиме Задайте гистерезис Параметр регулирования Задайте зону нечувствительности Параметр в Режиме регулирования Режим ПИД И при нагреве и при охлаждении используется ПИД регулятор который сравнивает сигнал на входе со значением уставки и генерирует необходимый сигнал на выходе для управления температурой ПИД регулятор может работать по одному из шести различных наборов параметров Р I О ЮР которые задаются вручную или могут быть сгенерированы с помощью режима автонастройки АТ а Всего доступно 6 наборов параметров ПИД регулятора Требуемый набор настроек может быть фиксировано задан или автоматически выбираться исходя из значения текущей уставки температуры будет браться ближайший по значению уставки температуры набор Каждый набор параметров имеет значение уставки температуры ЗУ к которому привязаны параметры ПИД Параметры ПИД регулятора могут задаваться вручную или с помощью функции автонастройки АТ Например для 6 наборов параметров ПИД показанных ниже ЗУ уставка Выберем 4й набор параметров ПИД Р 40 1 220 0 55 ЮР 30 Если при текущей уставке температуры 230 выбрать режим автонастройки то автоматически будет выбран 2 й набор параметров ПИД регулятора 0 1 2 3 4 5 ЗУ 80 160 240 320 400 480 р 120 46 70 60 40 50 I 100 140 180 200 220 240 25 35 45 50 55 60 ЮР 20 10 30 20 30 21 Ь Задание параметров ПИД регулятора и периода следования управляющих импульсов цикл ПИД регулятора Параметры ПИД регулятора могут быть заданы вручную или определены автоматически с помощью режима автонастройки АТ Интегральная составляющая позволяет быстро достигать заданного значения Ограничение интегрирования ЮР выражается в от макс значения Компенсация статической ошибки регулирования при П и ПД регулировании Т 0 позволяет снизить отклонение от заданной температуры Цикл ПИД регулятора это частота с которой ПИД регулятор производит новый расчет и обновляет значение управляющего сигнала например Перевод и адаптация Компания СТОИК www stoikltd ru www deltronics ru 27
