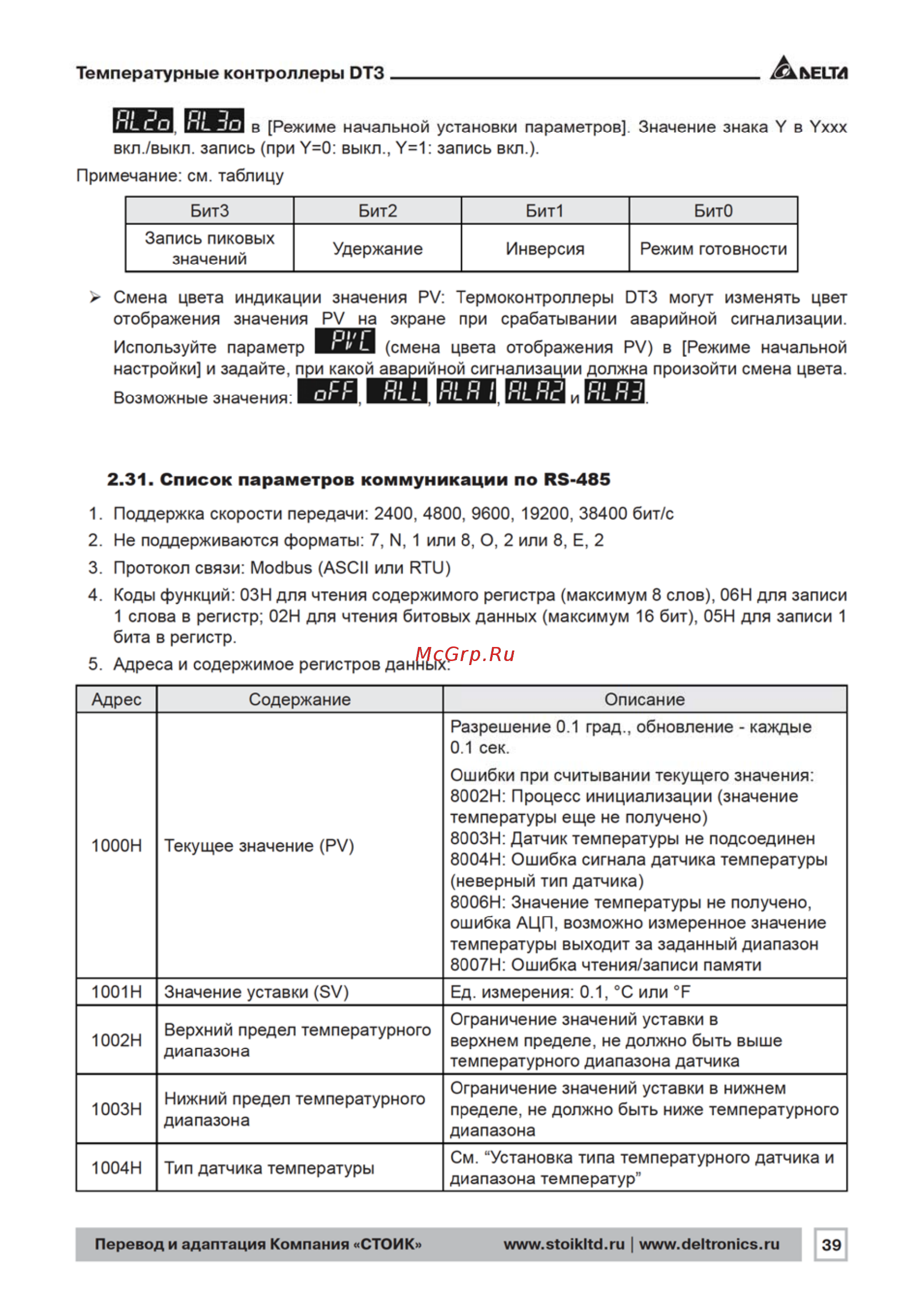

Температурные контроллеры DT3 AhELRI F LFolFIL Jo в Режиме начальной установки параметров Значение знака Y в Yxxx вкл выкл запись при Y 0 выкл Y 1 запись вкл Примечание см таблицу БитЗ Бит2 Бит1 БитО Запись пиковых значений Удержание Инверсия Режим готовности Смена цвета индикации значения РУ Термоконтроллеры ОТЗ могут изменять цвет отображения значения РУ на экране при срабатывании аварийной сигнализации Используйте параметр 11 смена цвета отображения РУ в Режиме начальной настройки и задайте при какой аварийной сигнализации должна произойти смена цвета Возможные значения oFF 2 31 Список параметров коммуникации по RS 485 1 Поддержка скорости передачи 2400 4800 9600 19200 38400 бит с 2 Не поддерживаются форматы 7 N 1 или 8 О 2 или 8 Е 2 3 Протокол связи Modbus ASCII или RTU 4 Коды функций ОЗН для чтения содержимого регистра максимум 8 слов 06Н для записи 1 слова в регистр 02Н для чтения битовых данных максимум 16 бит 05Н для записи 1 бита в регистр 5 Адреса и содержимое регистров данных Адрес Содержание Описание Разрешение 0 1 град обновление каждые 0 1 сек Ошибки при считывании текущего значения 8002Н Процесс инициализации значение температуры еще не получено 8003Н Датчик температуры не подсоединен 8004Н Ошибка сигнала датчика температуры неверный тип датчика 8006Н Значение температуры не получено ошибка АЦП возможно измеренное значение температуры выходит за заданный диапазон 8007Н Ошибка чтения записи памяти 1000Н Текущее значение РУ 1001Н Значение уставки ЗУ Ед измерения 0 1 С или Р 1002Н Верхний предел температурного диапазона Ограничение значений уставки в верхнем пределе не должно быть выше температурного диапазона датчика 1003Н Нижний предел температурного диапазона Ограничение значений уставки в нижнем пределе не должно быть ниже температурного диапазона 1004Н Тип датчика температуры См Установка типа температурного датчика и диапазона температур Перевод и адаптация Компания СТОИК www stoikltd ru www deltronics ru 39
