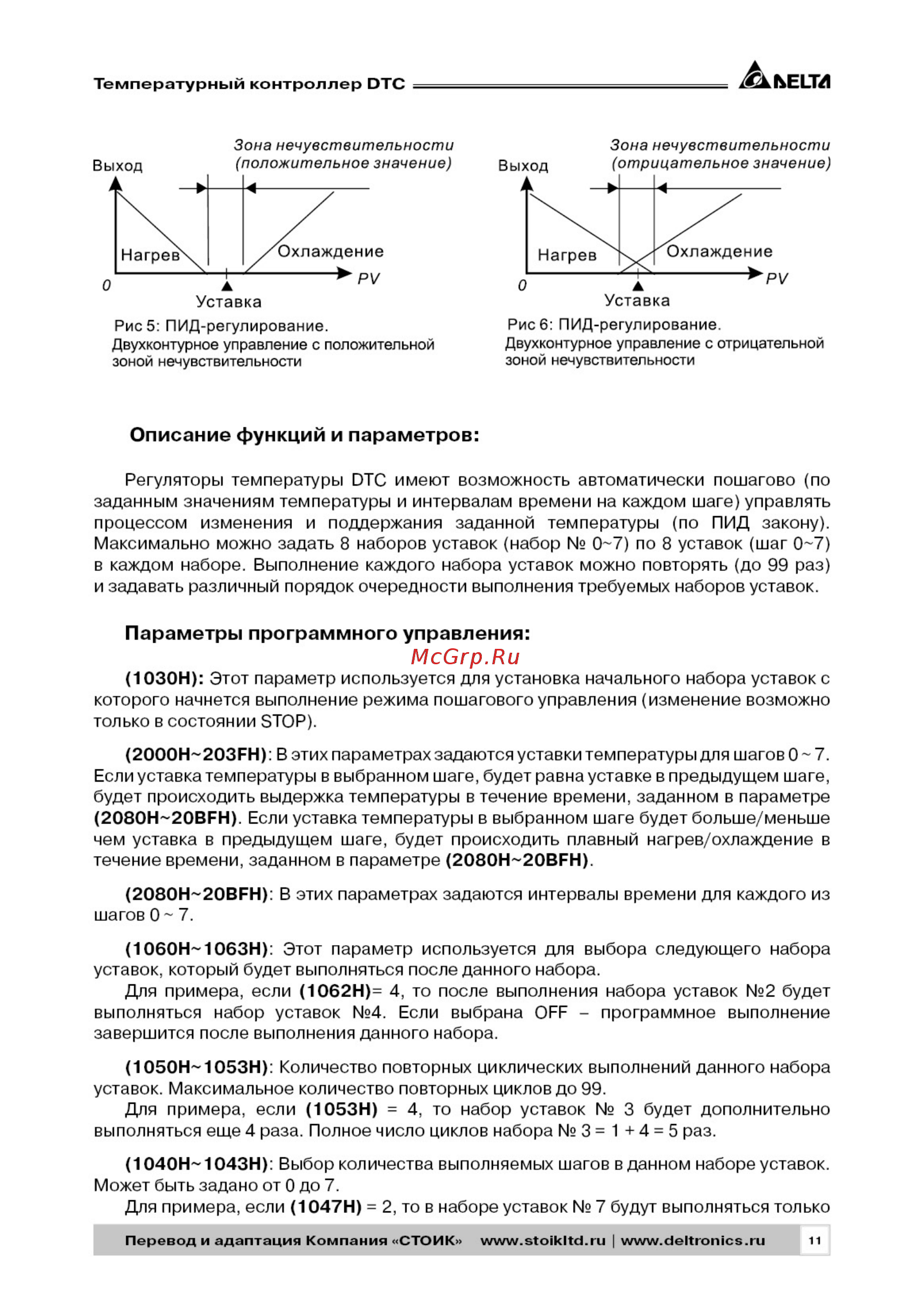

hELT l Температурный контроллер DTC Выход Зона нечувствительности положительное значение Зона нечувствительности Выход отрицательное значение м к Уставка Рис 5 ПИД регулирование Уставка Рис 6 ПИД регулирование Двухконтурное управление с положительной зоной нечувствительности Двухконтурное управление с отрицательной зоной нечувствительности Описание функций и параметров Регуляторы температуры DTC имеют возможность автоматически пошагово по заданным значениям температуры и интервалам времени на каждом шаге управлять процессом изменения и поддержания заданной температуры по ПИД закону Максимально можно задать 8 наборов уставок набор 0 7 по 8 уставок шаг 0 7 в каждом наборе Выполнение каждого набора уставок можно повторять до 99 раз и задавать различный порядок очередности выполнения требуемых наборов уставок Параметры программного управления 1030Н Этот параметр используется для установка начального набора уставок с которого начнется выполнение режима пошагового управления изменение возможно только в состоянии STOP 2000H 203FH В этих параметрах задаются уставки температуры для шагов 0 7 Если уставка температуры в выбранном шаге будет равна уставке в предыдущем шаге будет происходить выдержка температуры в течение времени заданном в параметре 2080H 20BFH Если уставка температуры в выбранном шаге будет больше меньше чем уставка в предыдущем шаге будет происходить плавный нагрев охлаждение в течение времени заданном в параметре 2080H 20BFH 2080H 20BFH В этих параметрах задаются интервалы времени для каждого из шагов 0 7 1060Н 1063Н Этот параметр используется для выбора следующего набора уставок который будет выполняться после данного набора Для примера если 1062Н 4 то после выполнения набора уставок 2 будет выполняться набор уставок 4 Если выбрана OFF программное выполнение завершится после выполнения данного набора 1050Н 1053Н Количество повторных циклических выполнений данного набора уставок Максимальное количество повторных циклов до 99 Для примера если 1053Н 4 то набор уставок 3 будет дополнительно выполняться еще 4 раза Полное число циклов набора 3 1 4 5 раз 1040Н 1043Н Выбор количества выполняемых шагов в данном наборе уставок Может быть задано от 0 до 7 Для примера если 1047Н 2 то в наборе уставок 7 будут выполняться только Перевод и адаптация Компания СТОИК www stoikltd ru www deltronics ru
