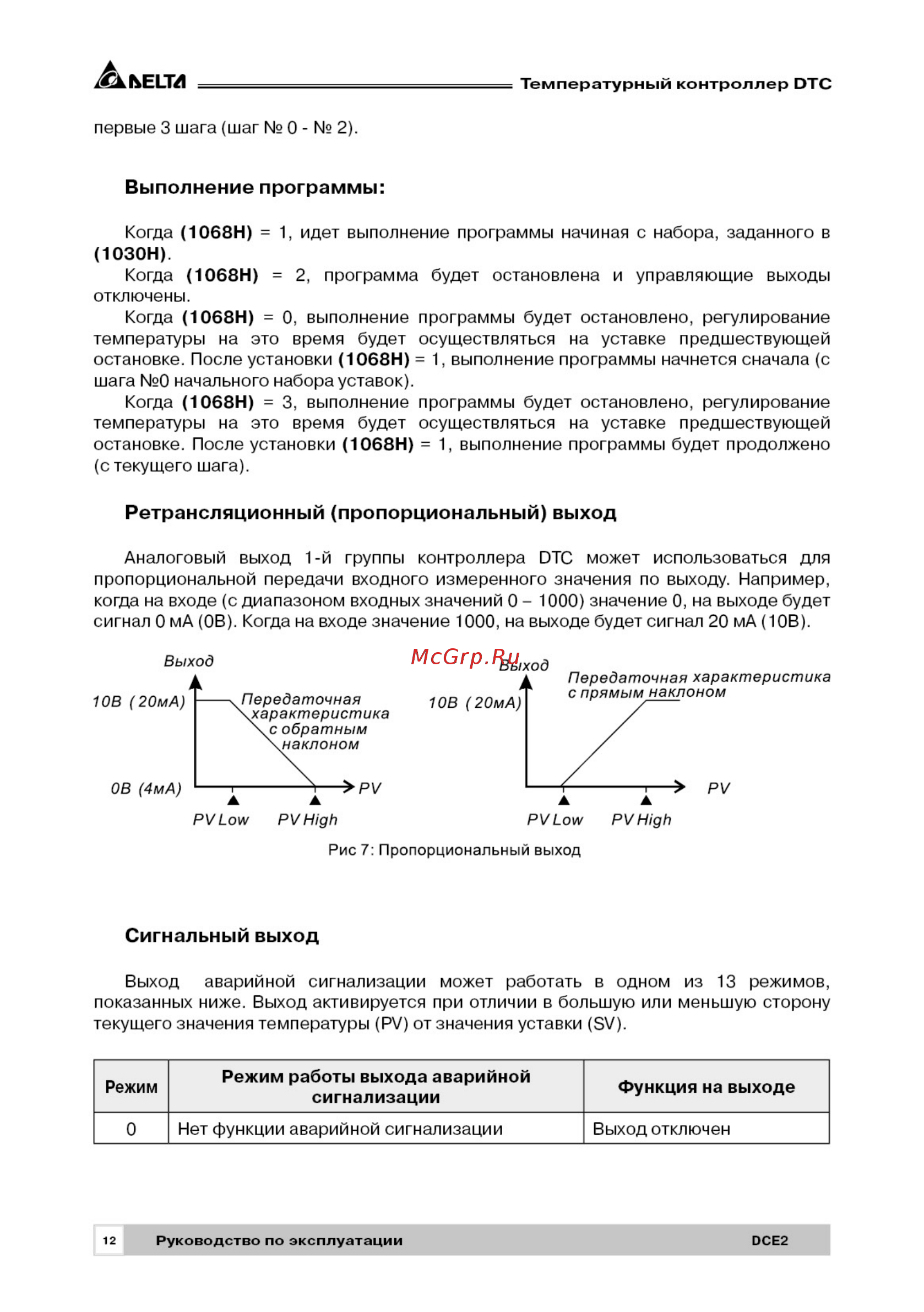

Delta Electronics DTC2000L [12/28] Сигнальный выход
![Delta Electronics DTC2000L [12/28] Сигнальный выход](/views2/1477603/page12/bgc.png)
Содержание
- K eltzi 1
- Рэ dtc_2019_паспорт 1
- Руководство по эксплуатации паспорт 2
- Рэ dtc_2019_паспорт2 2
- Рэ dtc_2019_паспорт3 3
- Содержание 3
- _______________________ температурный контроллер отс 4
- Адрес изготовителя 4
- Дата выдачи 4
- Заводской номер изделия серии 4
- Назначение 4
- Наименование изготовителя 4
- Наименование изделия 4
- Номер сертификата 4
- Обозначение изделия 4
- Орган выдавший сертификат 4
- Основание для выдачи 4
- Основные сведения 4
- Основные сведения об изделии 4
- Руководство по эксплуатации dce2 4
- Рэ dtc_2019_паспорт4 4
- Сведения о сертификации изделия 4
- Срок действия сертификата 4
- Температурные контроллеры серии отс предназначены для регулирования 4
- Температуры путем управления процессами нагрева или охлаждения в автоматическом режиме а также для поддержания температуры на заданном уровне 4
- ___________________________ аьеси 5
- Внимание опасность поражения электрическим током 5
- Основные технические данные 5
- Рэ dtc_2019_паспорт5 5
- Dtc 12345 6
- Рэ dtc_2019_паспорт6 6
- R w 14 52 0007 7
- Порядковый номер изделия неделя выпуска год выпуска завод изготовитель модель 7
- Рэ dtc_2019_паспорт7 7
- Рэ dtc_2019_паспорт8 8
- Ье1 т4 8
- ___________________________ аьеси 9
- Рэ dtc_2019_паспорт9 9
- Kbeltzi _________________ 10
- Двухконтурное управление 10
- Одноконтурное управление 10
- Рэ dtc_2019_паспорт10 10
- Управляющие выходы 10
- Helt l 11
- Описание функций и параметров 11
- Параметры программного управления 11
- Рэ dtc_2019_паспорт11 11
- Выполнение программы 12
- Ретрансляционный пропорциональный выход 12
- Рэ dtc_2019_паспорт12 12
- Сигнальный выход 12
- Ье1 т4 12
- Рэ dtc_2019_паспорт13 13
- Рэ dtc_2019_паспорт14 14
- ___________________________ аьеси 15
- Рэ dtc_2019_паспорт15 15
- Khelt l 16
- Рэ dtc_2019_паспорт16 16
- _________________________ aheltzi 17
- Рэ dtc_2019_паспорт17 17
- Рэ dtc_2019_паспорт18 18
- Ье1 т4 18
- Юоон 18
- Юосн 18
- _________________________ aheltzi 19
- Рэ dtc_2019_паспорт19 19
- Юззн 19
- Рэ dtc_2019_паспорт20 20
- _________________________ aheltzi 21
- Рэ dtc_2019_паспорт21 21
- Ascii режим 22
- Рэ dtc_2019_паспорт22 22
- Crc циклическая проверка избыточности рассчитывается следующим образом шаг 1 загрузка 1 б bit регистра называемого crc регистром с ffffh шаг 2 исключающее или первому 8 bit байту из командного сообщения с байтом 23
- If reg_crc 0x01 reg_crc reg ere 1 23
- Reg_crc rtudatai i for j 0 j 8 j 23
- Return regcrc 23
- Rtu режим 23
- Unsigned int reg ere oxffff i 0 while length 23
- Xa001 eise reg ere reg_crc 1 23
- Ввн 23
- Евн 23
- Затем полный 8 bit байт будет обработан 23
- Извлечение и проверка lsb 23
- Исключающее или crc регистра с полиномиальным значением а001н 23
- Команда чтения ответное сообщение команда записи ответное сообщение 23
- Младшего порядка из 16 bit регистра crc помещение результата в crc регистр 23
- Пример программы для расчета crc 23
- Продолжайте пока все байты не будут обработаны конечное содержание crc 23
- Регистра crc значение при передачи значения crc в сообщении старшие и младшие байты значения crc должны меняться то есть сначала будет передан младший байт 23
- Рэ dtc_2019_паспорт23 23
- Сообщения 23
- Температурный контроллер dtc 23
- Шаг 3 сдвиг одного бита регистра crc вправо с msb нулевым заполнением 23
- Шаг 4 если lsb crc регистра равно 0 повторите шаг 3 в противном случае 23
- Шаг 5 повторяйте шаг 3 и 4 до тех пор пока восемь сдвигов не будут выполнены 23
- Шаг 6 повторите шаг со 2 по 5 для следующих 8 bit байтов из командного 23
- Рэ dtc_2019_паспорт24 24
- Комплектность 25
- Рэ dtc_2019_паспорт25 25
- Гарантийные обязательства 26
- Индивидуальные особенности изделия 26
- Предельного состояния составных частей изделия при которых их эксплуатация допустима 26
- Рэ dtc_2019_паспорт26 26
- Срок службы годности изделия 26
- Сроки замены восстановления или критерии 26
- Изделия 27
- Или у ее официальных партнеров 27
- Перевод и адаптация компания стоик www stoikltd ru www deltronics ru 27 27
- Рэ dtc_2019_паспорт27 27
- Сведения о цене и условиях приобретения 27
- Свидетельство о приемке и продаже 27
- Свидетельство об упаковывании 27
- Согласно требованиям предусмотренным в действующей технической документации 27
- Соответствует требованиям ту 3434 0200 46526536 99 и признан годным к эксплуатации 27
- Температурные контроллеры могут быть приобретены в компании ооо стоик лтд 27
- Температурный контроллер отс ск1 u0415ьтл 27
- Температурный контроллер серии отс ___________________________________________ 27
- Температурный контроллер серии отс ____________________________________________ 27
- Упакован 27
- Цена договорная 27
- Штамп отк 27
- Рэ dtc_2019_паспорт28 28
- Стдаик 28
Похожие устройства
- Ecotronic G2-LFPM Руководство пользователя
- Delta Electronics DTC2000R Инструкция по эксплуатации
- Delta Electronics DTC2000V Инструкция по эксплуатации
- Delta Electronics DTC2001R/V Инструкция по эксплуатации
- Ecotronic G2-LSPM Руководство пользователя
- Ecotronic G4-LM Руководство пользователя
- Ecotronic G5-LF Руководство пользователя
- Ecotronic G5-LFPM Руководство пользователя
- Ecotronic G6-LF Руководство пользователя
- Ecotronic G6-LFPM Руководство пользователя
- Ecotronic G8-LF Руководство пользователя
- Delta Electronics DTE10P Инструкция по эксплуатации
- Ecotronic G8-LS Руководство пользователя
- Delta Electronics DTE10T Инструкция по эксплуатации
- Delta Electronics DTE20C Инструкция по эксплуатации
- Delta Electronics DTE20D Инструкция по эксплуатации
- Delta Electronics DTE20L Инструкция по эксплуатации
- Delta Electronics DTE20P Инструкция по эксплуатации
- Ecotronic G9-LM Руководство пользователя
- Delta Electronics DTE20R Инструкция по эксплуатации
ЬЕ1 Т4 Температурный контроллер ОТС первые 3 шага шаг 0 2 Выполнение программы Когда 1068Н 1 идет выполнение программы начиная с набора заданного в 1030Н Когда 1068Н 2 программа будет остановлена и управляющие выходы отключены Когда 1068Н 0 выполнение программы будет остановлено регулирование температуры на это время будет осуществляться на уставке предшествующей остановке После установки 1068Н 1 выполнение программы начнется сначала с шага 0 начального набора уставок Когда 1068Н 3 выполнение программы будет остановлено регулирование температуры на это время будет осуществляться на уставке предшествующей остановке После установки 1068Н 1 выполнение программы будет продолжено с текущего шага Ретрансляционный пропорциональный выход Аналоговый выход 1 й группы контроллера ОТС может использоваться для пропорциональной передачи входного измеренного значения по выходу Например когда на входе с диапазоном входных значений 0 10ОО значение 0 на выходе будет сигнал 0 мА 0В Когда на входе значение 1000 на выходе будет сигнал 20 мА 10В Выход Выход 10В 20мА Передаточная характеристика с обратным наклоном 0В 4мА Передаточная характеристика 10В 20мА т Л РУ Сои PVH gh PVLow PVHigh Рис 7 Пропорциональный выход Сигнальный выход Выход аварийной сигнализации может работать в одном из 13 режимов показанных ниже Выход активируется при отличии в большую или меньшую сторону текущего значения температуры РУ от значения уставки 87 Режим 0 Режим работы выхода аварийной сигнализации Нет функции аварийной сигнализации Руководство по эксплуатации Функция на выходе Выход отключен ОСЕ2
