Температурный контроллер DTB___________________________________________________________
2
12. После отключения питания нельзя прикасаться к внутренним цепям прибора в
течение одной минуты – до полной разрядки внутренних конденсаторов. Иначе
возможно поражением электрическим разрядом.
13. При очистке не используйте кислото- или щелочесодержащих жидкостей.
Используйте сухую чистую ветошь.
14. Прибор не укомплектован выключателем напряжения питания или предохранителем,
поэтому рекомендуется использовать предохранитель со следующими
характеристиками: номинальное напряжение: 250В, ном. ток: 1А.
15. Прибор не обеспечивает защиту от перегрузки по току. Для обеспечения соответствия
стандартам электробезопасности требуется использование дополнительных устройств
защиты от перегрузки.

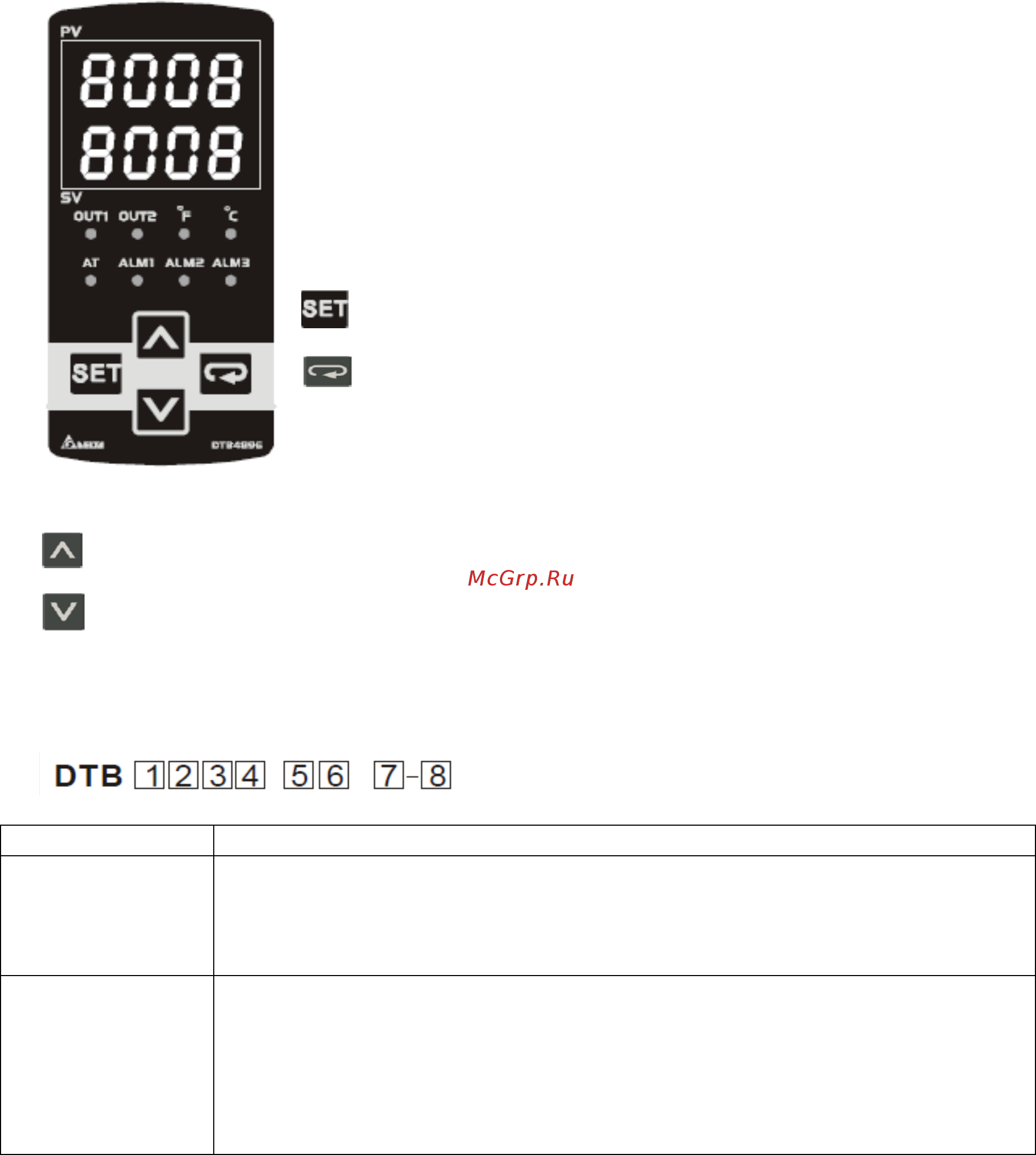

2. Наименование отображаемых функций
PV Display – отображение переменной процесса (текущее
значение) или тип параметра;
SV Display – отображение уставки, параметров чтения
переменной, регулирующего параметра или установка значения
параметра.
AT Led – загорается в режиме работы «Автонастройка»
(Autotuning).
OUT1/OUT2 Led – загораются при коммутации
соответствующего выхода.
SET – Функциональная клавиша. При нажатии выбирается
требуемый режим отображения параметров.
Mode – Клавиша режима. При нажатии выбираются
устанавливаемые параметры для каждого режима отображения.
o
C,
o
F Led – светодиоды индикации выставленной величины
измерения – градусов Цельсия или Фаренгейта.
ALM1 - ALM3 - Светодиоды индикации режима тревоги. Включаются при
срабатывании сигнальных выходов Alarm1/Alarm2/Alarm3.
- Клавиша «вверх». Служит для увеличения изменяемого значения параметра в поле
SV. При длительном удержании этой клавиши скорости изменения увеличивается.
- Клавиша «вниз». Служит для уменьшения изменяемого значения параметра в поле
SV. При длительном удержании этой клавиши скорости изменения увеличивается.
3. Расшифровка обозначения
DTB
Регулятор температуры Delta серии B
[1] [2] [3] [4] –
размер лицевой
панели (ширина
х высота)
4824: 48х24 мм;
4848: 48х48 мм;
4896: 48х96 мм;
9696: 96х96 мм.
[5] – тип
управляющего
выхода 1 (OUT1)
R: релейный выход, перекидной контакт (однополюсный нормально-
открытый для серии 4824 и 4848) - 250 В переменного тока, 5 А;
V: импульсный выход по напряжению 14В (+10 … -20)% (Макс. ток
40 мА);
С: аналоговый выход по току: 4…20мА;
L: аналоговый выход по напряжению: 0…5В, 0…10В постоянного тока.
НПО "СТОИК ЛТД" (495) 661-24-41 www.stoikltd.ru
