Температурный контроллер DTB___________________________________________________________
22

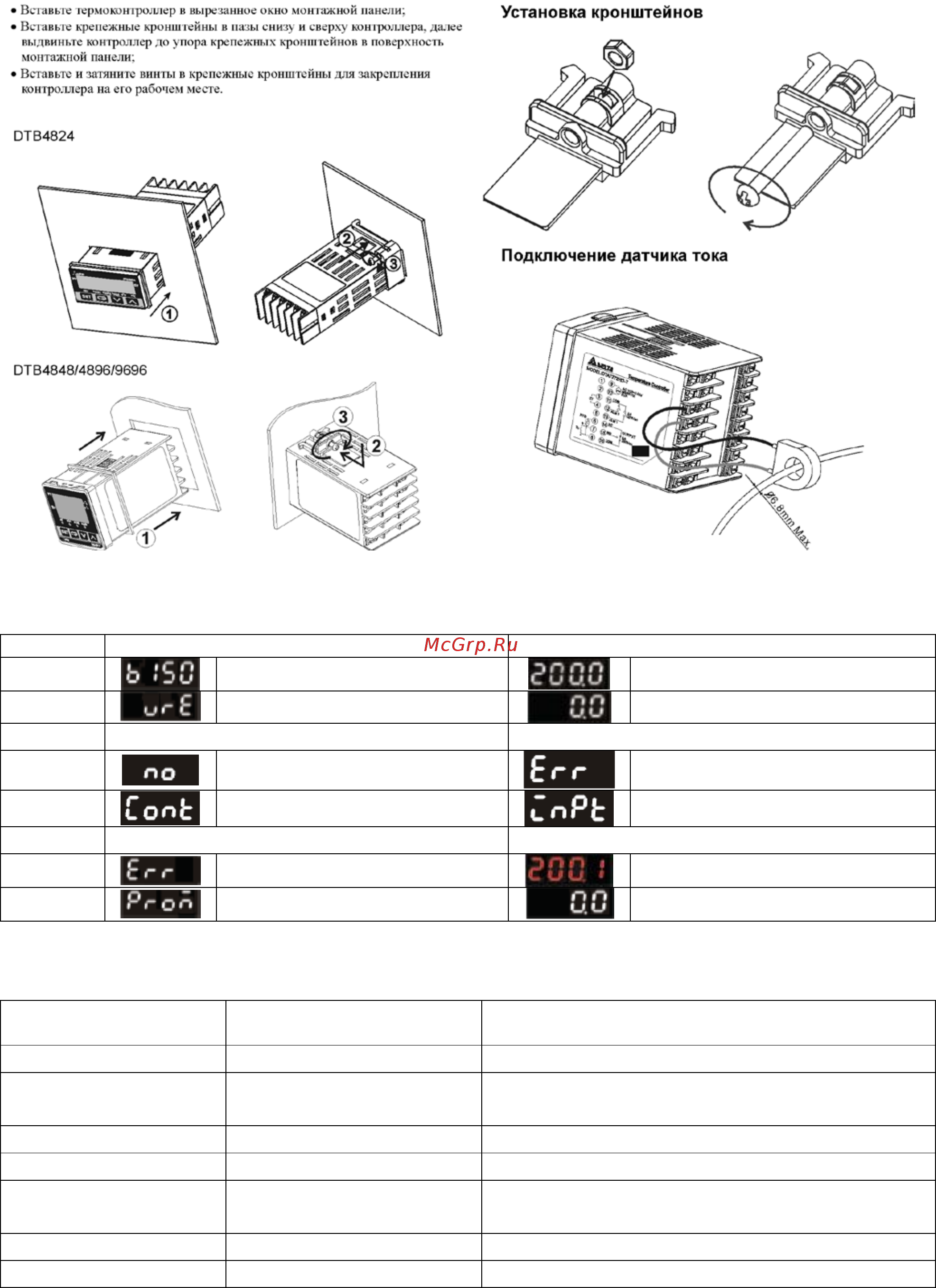

15. Монтаж
16. Индикация
Дисплей
При подаче питания
Во время работы
PV
DTB серия, Firmware V1.50
измеренное значение
SV
выходы VR и Event
заданное значение
Датчик не подключен
Неправильный входной сигнал
PV
нет
ошибка
SV
соединения
вход
Ошибка памяти EEPROM Выход за пределы входного диапазона
PV
ошибка
измеренное значение мигает
SV
EEPROM
Коммуникационные коды ошибок:
Состояние ошибки в
102EH/4750H
PV буфер 1000H/4700H
Описание
0001H
нет
Измеряемое значение (PV) нестабильно
0002H
8002H
Повторная инициализация. Нет
температуры в это время
0003H
8003H
Нет термодатчика
0004H
8004H
Ошибка измерения входного сигнала
0005H
нет
Измеренное значение температуры выходит
за заданный диапазон
0006H
8006H
Сбой АЦП
0007H
нет
Ошибка чтения/записи в EEPROM
НПО "СТОИК ЛТД" (495) 661-24-41 www.stoikltd.ru
