0
10
20
30
40
50
60
70
80
90
100
110
-20-100 1020304050607080
Percentage of Max Load (%)
Surrounding air temperature
(
o
C)
DEUTSCH
Anleitung
5.2. Anschluss der Ausgangsklemmen (Abb. 1 (2))
Verwenden Sie die Schraubklemmen „+“ und „-“, um den 24Vdc-Anschluss herzu-
stellen. Am Ausgang stehen 24Vdc zur Verfügung. Die Ausgangsspannung kann am
Potentiometer zwischen 22 und 28Vdc eingestellt werden. Die grüne LED “DC OK”
zeigt die korrekte Funktion des Ausgangs an (Abb. 1 (4)). Das Gerät verfügt über
einen Kurzschluss-, Überlast- und Überspannungsschutz, der auf 35Vdc begrenzt ist.
5.3. Ausgangskennlinie
Das Gerät funktioniert normal, solange die Netz- und Lastbedingungen im Betriebs-
bereich des Geräts liegen. Im Fall eines Kurzschlusses oder einer Überlast fallen
Ausgangsspannung und –strom ab (bei I
Überlast
bzw. I
Kurzschluss
> I
Überstrom
(150%)). Die Se-
kundärspannung wird dabei so lange abgesenkt, bis der sekundärseitige Kurzschluss
oder die Überlast behoben sind.
5.4. Temperaturverhalten (Abb. 6)
Beträgt die Umgebungstemperatur über +50°C, muss die Ausgangsleistung entspre-
chend dem Temperaturanstieg um 2,5% pro Celsius reduziert werden. Wird die Aus-
gangsleistung bei einer Umgebungstemperatur von > 50°C nicht herabgesetzt, löst
der thermische Überlastschutz aus und schaltet das Gerät ab. Das Gerät bleibt dann
so lange in diesem Zustand bis die Umgebungstemperatur oder die Last soweit abge-
senkt wurde, dass das Gerät wieder im Normalbetrieb arbeiten kann.
Die interne Sicherung darf nicht vom Anwender ausge-
tauscht werden. Schicken Sie das Gerät im Fall eines
Defekts zur Reparatur zum Hersteller zurück.
ENGLISH
Installation notes
5.2. Output connection (Fig. 1 (2))
Use the “+” and “-“ screw connections to establish the 24Vdc connection. The output
provides 24Vdc. The output voltage can be adjusted from 22 to 28Vdc on the poten-
tiometer. The green LED DC OK displays correct function of the output (Fig. 1 (4)).
The device has a short circuit and overload protection and an over voltage protection
limited to 35Vdc.
5.3. Output characteristic curve
The device functions normal under operating line and load conditions. In the event of
a short circuit or over load the output voltage and current collapses (I
O/L
or I
S/C
is > I
surge
(150%)). The secondary voltage is reduced and bounces until short circuit or over load
on the secondary side has been removed.
5.4. Thermal behavior (Fig. 6)
In the case of ambient temperatures above +50°C, the output capacity has to be re-
duced by 2.5% per degree Celsius increase in temperature. If the output capacity is not
reduced when T
Amb
> 50°C device will run into thermal protection by switching off i.e.
device will go in bouncing mode and will recover when ambient temperature is lowered
or load is reduced as far as necessary to keep device in working condition.
The internal fuse must not be replaced by the user.
In case of internal defect, return the unit for inspection to
the manufacturer.
ENGLISH
Technical data
Input (AC)
Nominal input voltage 3 x 400-500Vac
Voltage range 320-575Vac (DC input range 450-800Vdc)
Frequency 47-63Hz (0Hz @ DC input)
Nominal current < 0.30A @ 400Vac, <0.20A @ 500Vac
Inrush current limitation. I
2
t (+25°C) typ. < 30A @ 3 x 400Vac & 3 x 500Vac
Mains buffering at nominal load (typ.) > 30ms @ 3 x 400Vac, > 60ms @ 3 x 500Vac
Turn-on time < 1 sec.
Internal fuse 3.15 AH / 500V
Recommended backup fuse:
Power circuit-breaker characteristic
3 x circuit breakers 6A, 10A or 16A
B
Leakage current < 3.5mA @ 500Vac
Output (DC)
Nominal output voltage U
N
/ tolerance 24Vdc ± 2%
Adjustment range of the voltage 22-28Vdc
Nominal current 2.5A
Derating above +50°C 2.5% / °C
Startup with capacitive loads
Max. 10,000μF
Max. power dissipation idling / nominal load approx. 9W
(I¿FLHQF\DW9DF9DFDQGQRPLQDOYDOXHV > 85.0% @ 3 x 400Vac & 3 x 500Vac
Residual ripple/ peak switching (20MHz) (at nominal values) < 50mVpp / < 240mVpp
Parallel operation DRR-20A / DRR-40A / With ORing Diode
General Data
Type of housing
Aluminium (Al5052)
Signals Green LED DC OK
MTBF > 500,000 hrs.
Dimensions (L x W x H) 121mm x 70mm x 119mm
Weight 0.56kg
Connection method Screw connection
Stripping length 7mm or use suitable lug to crimp
Operating temperature (surrounding air temperature) -20°C to +75°C (> 50°C derating)
Storage temperature -25°C to +85°C
Humidity at +25°C, no condensation < 95% RH
Vibration (non-operating) 10 to 150Hz, 0.35mm acc. 50m / s², single amplitude
(5G max.) for 90 min. in each X, Y & Z directions, in acc.
with IEC60068-2-6
Pollution degree 2
Climatic class 3K3 according to EN60721
&HUWL¿FDWLRQDQG6WDQGDUGV
Electrical equipments of machines IEC60204-1 (over voltage category III)
Electronic equipment for use in electrical power installations EN50178 / IEC62103
Safety entry low voltage PELV (EN60204), SELV (EN60950)
Electrical safety (of information technology equipment) EN60950-1 (GS-mark), UL/C-UL recognized to
UL60950-1, CSA C22.2 No. 60950-1, CB scheme to
IEC60950-1, cCSAus to UL60950-1 and CSA C22.2 No.
60950-1 (File no.181564)
Industrial control equipment UL listed to UL508 and CSA to CSA C22.2 No. 107.1-01
(File no.181564)
Hazardous location / ATEX cCSAus to CSA C22.2 No.213-M1987, ANSI / ISA
12.12.01:2007
Class I, Division 2, Group A,B,C,D T4, Ta = -20°C
to +80°C (> +50°C derating); IEC/EN60079-0, IEC/
EN60079-15 (
II3 G EX nA IIC T4,Ta = -20°C to
+80°C (> +50°C derating))
II3G ATEX 94/9/EC
IECEx test report
&HUWL¿FDWHQR(63$7(;;
For IEC60079-0, IEC60079-15
Protection against electric shock DIN57100-410
CE In conformance with EMC directive 2004/108/EC and
low voltage directive 2006/95/EC
ITE EN55022, EN61000-3-2, EN61000-3-3, EN55024
Industrial EN55011
Limitation of mains harmonic currents EN61000-3-2
Voltage Sag Immunity SEMI F47 - 0706
Safety and Protection
Transient surge voltage protection
VARISTOR
Current limitation at short-circuits approx. I
surge
= 150% of Po
max
typically
Surge voltage protection against internal surge voltages Yes
Isolation voltage:
Input / output (type test/routine test)
Input / PE (type test/routine test)
Output / PE (type test/routine test)
4.0KVac / 3.0KVac
1.5KVac / 1.5KVac
1.5KVac / 0.5KVac
Protection degree IPX0
Safety class Class I with PE connection
Shock (in all directions) 30G (300m/s²) in all directions according to
IEC60068-2-27
DEUTSCH
Technische Daten
Eingangskennwerte (AC)
Nennspannung 3 x 400-500Vac
Spannungsbereich 320-575Vac (DC-Eingangsspannungsbereich 450-800Vdc)
Frequenzbereich 47-63Hz (0Hz bei DC Eingangsspannung)
Nennstrom < 0,30A bei 400Vac, < 0,20A bei 500Vac
Einschaltstrombegrenzung I²t (+25°C) typ. < 30A bei 3 x 400Vac & 3 x 500Vac
Netzausfallüberbrückung bei Nennlast (typ.) > 30ms bei 3 x 400Vac, > 60ms bei 3 x 500Vac
Einschaltzeit < 1 sec.
Interne Sicherung 3,15 AH / 500V
Empfohlene Vorsicherung:
Auslösecharakteristik Leistungsschalter
6A, 10A oder 16A
B
Ableitstrom < 3,5mA bei 500Vac
Ausgangskennwerte (DC)
Nennausgangsspannung U
N
/ Toleranz 24Vdc ± 2%
Einstellbereich der Ausgangsspannung 22-28Vdc
Nennstrom 2,5A
Derating (Leistungsherabsetzung) ab T
amb
> +50°C 2,5% / °C
Anlaufen bei Kapazitiven Lasten Max. 10.000μF
Max. Verlustleistung Leerlauf/Nennlast 9W
Wirkungsgrad (bei 400Vac & 500Vac und Nennwerten) > 85,0% bei 3 x 400Vac & 3 x 500Vac
Restwelligkeit / Schaltspitzen (20MHz) (bei Nennwerten) < 50mVpp / < 240mVpp
Parallelschaltbarkeit DRR-20A / DRR-40A / mit ORing Diode
Allgemeine Kennwerte
Gehäusetyp
Aluminium (Al5052)
Statusanzeige Grüne LED „DC OK“
MTBF (mittlere Betriebszeit zwischen Ausfällen) > 500.000 Std.
Abmessungen (B x H x T) 121mm x 70mm x 119mm
Gewicht 0,56kg
Art der Anschlussklemme Schraubanschluss
Abisolierlänge 7 mm oder geeigneter Kabelschuh zum Quetschen
Betriebstemperaturbereich (Umgebungstemperatur) -20°C bis +75°C (> 50°C derating)
Lagertemperaturbereich -25°C bis +85°C
Luftfeuchte bei +25°C, keine Betauung < 95% relative Luftfeuchte
Vibration (außer Betrieb) 10 bis 150Hz, Beschl. 50m / s², 0,35mm
Einzelamplitude (5g max.) für 90 min. in X, Y & Z
Richtung, gemäß IEC60068-2-6
Verschmutzungsgrad 2
Klimaklasse 3K3 gemäß EN 60721
=HUWL¿]LHUXQJXQG1RUPHQ
Elektrische Ausrüstung von Maschinen IEC60204-1 (Überspannungskategorie III)
Ausrüstung von Starkstromanlagen mit elektronischen
Betriebsmitteln
EN50178 / IEC62103
Schutzkleinspannung PELV (EN60204), SELV (EN60950)
Elektrische Sicherheit (von Einrichtungen der Informati-
onstechnik)
EN60950-1 (GS-Zeichen), UL/C-UL recognized to
UL60950-1, CSA C22.2 No. 60950-1, CB scheme to
IEC60950-1, cCSAus to UL60950-1 and CSA C22.2 No.
60950-1 (File no.181564)
Industrielle Regeleinrichtungen UL gelistet UL508 und CSA to CSA C22.2 No. 107.1-01
(File no.181564)
Gefährlicher Bereich / ATEX cCSAus bis CSA C22.2 No.213-M1987, ANSI / ISA
12.12.01:2007
Klasse I, Division 2, Gruppe A,B,C,D T4, Ta = -20°C
bis +80°C (> +50°C derating); IEC/EN60079-0, IEC/
EN60079-15 ( II3 G EX nA IIC T4,Ta = -20°C bis
+80°C (> +50°C derating))
II3G ATEX 94/9/EC
IECEx Testbericht
=HUWL¿NDW1U(63$7(;;
Für IEC60079-0, IEC60079-15
Schutz gegen elektrischen Schlag DIN57100-410
EC In Konformität zur EMV-Richtlinie 2004/108/EC und
Niederspannungsrichtlinie 2006/95/EC
ITE EN55022, EN61000-3-2, EN61000-3-3, EN55024
Industrial EN55011
Begrenzung der Netzoberschwingungen EN61000-3-2
Voltage Sag Immunity SEMI F47 - 0706
Sicherheit und Schutzeinrichtungen
Überspannungsschutz gegen transiente
Überspannungen
VARISTO R
Strombegrenzung bei Kurzschluss I
Überstrom
= 150% der max. Ausgangsleistung
Überspannungsschutz gegen interne Überspannungen Ja
Isolationsspannung
Eingang / Ausgang (Typprüfung/Stückprüfung)
Eingang / Schutzleiter (Typprüfung/Stückprüfung)
Ausgang / Schutzleiter (Typprüfung/Stückprüfung)
4,0KVac / 3,0KVac
1,5KVac / 1,5KVac
1,5KVac / 0,5KVac
Schutzart IPX0
Schutzklasse Klasse I mit Schutzleiteranschluss
Stoßfestigkeit (in alle Richtungen) 30g (300m/s²) in alle Richtungen gemäß
IEC60068-2-27
1. Sicherheitsvorschriften
 6FKDOWHQ6LHGLH1HW]VSDQQXQJDEEHYRU6LHGDV*HUlWDQGDV1HW]DQVFKOLHHQ
oder es vom Netz trennen. Explosionsgefahr!
 8PHLQHDXVUHLFKHQGH.RQYHNWLRQVNKOXQJ]XJHZlKUOHLVWHQKDOWHQ6LHREHU
und unterhalb des Gerätes einen Abstand von 50mm ein sowie einen seitlichen
Abstand von 20mm zu anderen Geräten.
 %HDFKWHQ6LHGDVVGDV*HKlXVHGHV*HUlWHVVHKUKHLZHUGHQNDQQDEKlQJLJ
von der Umgebungstemperatur und der Last an der Spannungsversorgung.
Verbrennungsgefahr!
 9HUELQGHQXQGWUHQQHQ6LHGLH$QVFKOVVHQXUZHQQGLH6SDQQXQJDEJHVFKDOWHW
ist!
 )KUHQ6LHNHLQH2EMHNWHLQGDV*HUlWHLQ
 1DFKGHPGDV*HUlWYRQDOOHQ6SDQQXQJVTXHOOHQJHWUHQQWZXUGHOLHJWEHUHLQHQ
Zeitraum von mindestens 5 Minuten noch gefährliche Spannung an dem Gerät an.
 'DV1HW]JHUlWPXVVLQHLQHP*HKlXVHLQVWDOOLHUWVHLQGDVPLQGHVWHQVGHU 
Schutzklasse IP54 entspricht.
 9RUVLFKWÄ=XP(LQVDW]QXULP,QQHQEHUHLFK³
 :DUQXQJ([SORVLRQVJHIDKU±'DV$XVWDXVFKHQYRQ.RPSRQHQWHQNDQQGLH
Eignung für Klasse 1, Abteilung 2 beeinträchtigen.
 :DUQXQJ([SORVLRQVJHIDKU±$QODJHQXUGDQQDEWUHQQHQZHQQGLH6WURPYHUVRU
gung unterbrochen oder die Umgebung als nicht gefährlich eingestuft wurde.
2. Gerätebeschreibung (Abb. 1)
(1) Eingangsklemmen
(2) Ausgangsklemmen
(3) Potentiometer zur Einstellung der DC-Ausgangsspannung
(4) LED für Statusanzeige „DC OK“ (grün)
(5) Universelles Montageschienensystem
3. Montage (Abb. 2)
Das Netzteil kann auf 35mm DIN-Schienen gemäß EN60715 montiert werden. Das
Gerät sollte mit den Eingangsklemmen nach unten montiert werden.
Jedes Gerät wird installationsfertig geliefert.
Einrasten des Geräts in DIN-Schiene, wie in Abb. 2 dargestellt:
1. Kippen Sie das Gerät leicht nach oben und setzen Sie es auf die DIN-Schiene
auf.
2. Kippen Sie das Gerät jetzt wieder nach unten bis zum Anschlag am unteren
Teil der Schiene.
3. Drücken Sie nun den unteren Teil des Gerätes so fest gegen die Schiene bis
das Gerät auf der Schiene einrastet.
4. Rütteln Sie leicht am Gerät, um zu überprüfen, ob es korrekt eingerastet ist.
4. Demontage (Abb. 3)
Ziehen Sie zur Demontage den Einrasthebel mit einem Schraubendreher nach unten,
wie in Abb. 3 dargestellt. Kippen Sie das Netzteil in die entgegengesetzte Richtung
nach oben, klinken Sie den Einrasthebel aus und nehmen Sie das Netzteil nach oben
von der DIN-Schiene ab.
5. Anschluss
Die Anschlussklemmen erlauben eine schnelle und einfache Verdrahtung des Geräts.
Eine Plastikabdeckung sorgt für die notwendige Isolierung der elektrischen Anschlüs-
se.
6LH N|QQHQ ÀH[LEOH IHLQGUlKWLJH /HLWXQJ RGHU IHVWH .DEHO PLW HLQHP 4XHUVFKQLWW
von 0,82-2,1mm² (AWG 16-14) und einem Anzugsmoment von 1,18-1,57Nm (10,41-
13,89lb in) verwenden. Um sichere und stoßfeste Anschlüsse gewährleisten zu kön-
nen, sollte die Abisolierlänge 7mm betragen.
*HPl(18/VLQGIUÀH[LEOH.DEHO$GHUHQGKOVHQHUIRUGHUOLFK
Verwenden Sie geeignete Kupferkabel, die für Betriebstemperaturen von mindestens
75°C ausgelegt sind, um die UL-Anforderungen erfüllen zu können.
)UIHLQGUlKWLJH/HLWXQJHQHPS¿HKOWHVVLFKSDVVHQGH.DEHOVFKXKH]XYHUZHQGHQ
um die Drähte entsprechend zu quetschen (siehe Abb. 4).
5.1. Anschluss der Eingangsklemmen (Abb. 1, Abb. 5)
Verwenden Sie die Eingangsklemmen L1, L2, L3 und PE (Schutzleiter), um den 3-pha-
sigen 400-500Vac-Anschluss herzustellen. Abb. 5 zeigt den Anschluss an die unter-
schiedlichen Netztypen.
Im Fall eines Phasenausfalls ist ein uneingeschränkter Betrieb des Gerätes bei Nenn-
leistung noch möglich.
Das Gerät verfügt über eine interne Sicherung. Es wird empfohlen für die 3 Phasen
eine Vorsicherung mit 6A, 10A oder 16A Leistungsschutzschaltern zu verwenden.
1. Safety instructions
 6ZLWFKPDLQSRZHURIIEHIRUHFRQQHFWRUGLVFRQQHFWWKHGHYLFH'DQJHURI
explosion!
 7RJXDUDQWHHVXI¿FLHQWFRQYHFWLRQFRROLQJSOHDVHNHHSDGLVWDQFHRIPP
above and below the device as well as a lateral distance of 20mm to other units.
 3OHDVHQRWHWKDWWKHHQFORVXUHRIWKHGHYLFHFDQEHFRPHYHU\KRWGHSHQGLQJRQ
the ambient temperature and load of the power supply. Risk of burns!
 2QO\SOXJLQDQGXQSOXJFRQQHFWRUVZKHQSRZHULVWXUQHGRII
 'RQRWLQWURGXFHDQ\REMHFWVLQWRWKHXQLW
 'DQJHURXVYROWDJHSUHVHQWIRUDWOHDVWPLQXWHVDIWHUGLVFRQQHFWLQJDOOVRXUFHVRI
power.
 7KHSRZHUVXSSOLHVXQLWVKRXOGEHLQVWDOOHGLQPLQLPXP,3UDWHGHQFORVXUH
 &DXWLRQ³)RUXVHLQDFRQWUROOHGHQYLURQPHQW´
 :DUQLQJ([SORVLRQ+D]DUG6XEVWLWXWLRQRIFRPSRQHQWVPD\LPSDLUVXLWDELOLW\IRU
Class I. Division 2.
 :DUQLQJ([SORVLRQ+D]DUG'RQRWGLVFRQQHFWHTXLSPHQWXQOHVVSRZHUKDV
been switched off or the area is known to be Non-Hazardous.
2. Device description (Fig. 1)
(1) Input terminal block connector
(2) Output terminal block connector
(3) DC voltage adjustment potentiometer
(4) DC OK control LED (green)
(5) Universal mounting rail system
3. Mounting (Fig. 2)
The power supply unit can be mounted on 35mm DIN rails in accordance with
EN60715. The device should be installed with input terminal block on the bottom.
Each device is delivered ready to install.
Snap on the DIN rail as shown in Fig. 2:
1. Tilt the unit slightly upwards and put it onto the DIN rail.
2. Push downwards until stopped.
3. Press against the bottom front side for locking.
4. Shake the unit slightly to ensure that it is secured.
4. Dismounting (Fig. 3)
To uninstall, pull or slide down the latch as shown in Fig. 3. Then, slide the PSU in the
opposite direction, release the latch and pull out the PSU from the rail.
5. Connection
The terminal block connectors allow easy and fast wiring. A plastic cover provides the
necessary isolation of the electric connection.
<RX FDQXVHÀH[LEOHVWUDQGHG ZLUHRUVROLGFDEOHVZLWK FURVVVHFWLRQPPð
(AWG 16-14) and torque of 1.18-1.57Nm (10.41-13.89lb in). To secure reliable and
shock proof connections, the stripping length should be 7mm.
,QDFFRUGDQFHWR(18/ÀH[LEOHFDEOHVUHTXLUHIHUUXOHV
Use appropriate copper cables that are designed to sustain operating temperature of
DWOHDVW&RUPRUHWRIXO¿O8/UHTXLUHPHQWV
For stranded wires it is recommended to use suitable lug to crimp wires (see Fig. 4).
5.1. Input connection (Fig. 1, Fig. 5)
Use L1, L2, L3 and PE connections of input terminal connector (see Fig. 5) to establish
the 3 x 400-500Vac connection. Fig. 5 shows the connection to the various network
types.
In the event of a phase failure, unrestricted operation is possible with nominal capac-
ity.
The device has an internal fuse. 3 x power circuit-breakers 6A, 10A or 16A are recom-
mended as backup fuses.

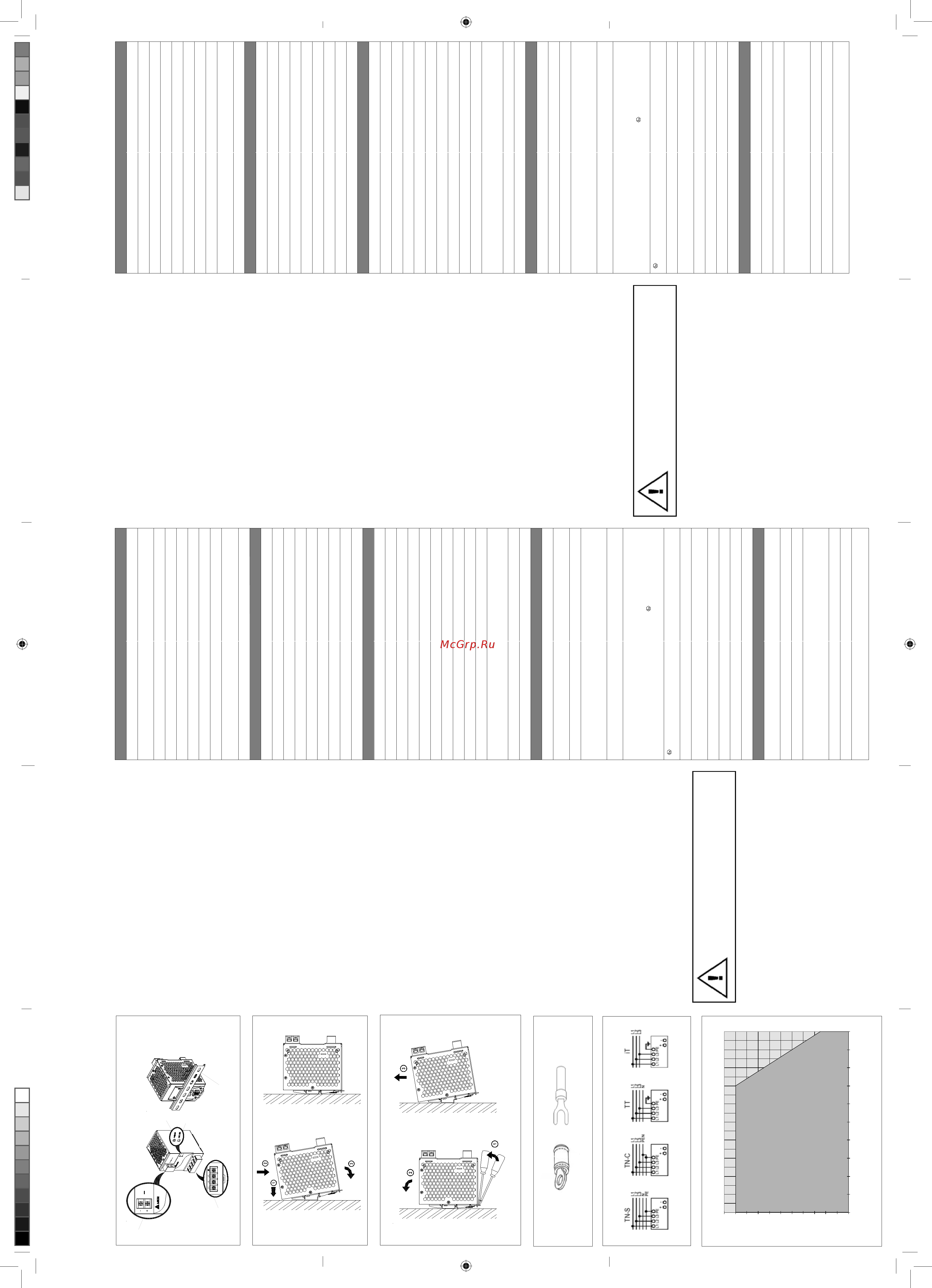

(1)
(2)
(5)
(4)
(3)
24V 2.5A
3PHASE 400-500V~ 0.3A
50-60HZ
Figure 4
Figure 2
Figure 3
Figure 1
Figure 5
Figure 6
Power Derating Curve for PSU in Vertical Position
Manual_CliQ_60W3P_EOE11010007_141111.indd 1 11/14/2011 12:32:19 PM

Содержание

Похожие устройства

Скачать
