XG
11
DH-SMT/FI / 2007-01 / VI.KA.B3.8G
ENGLISH

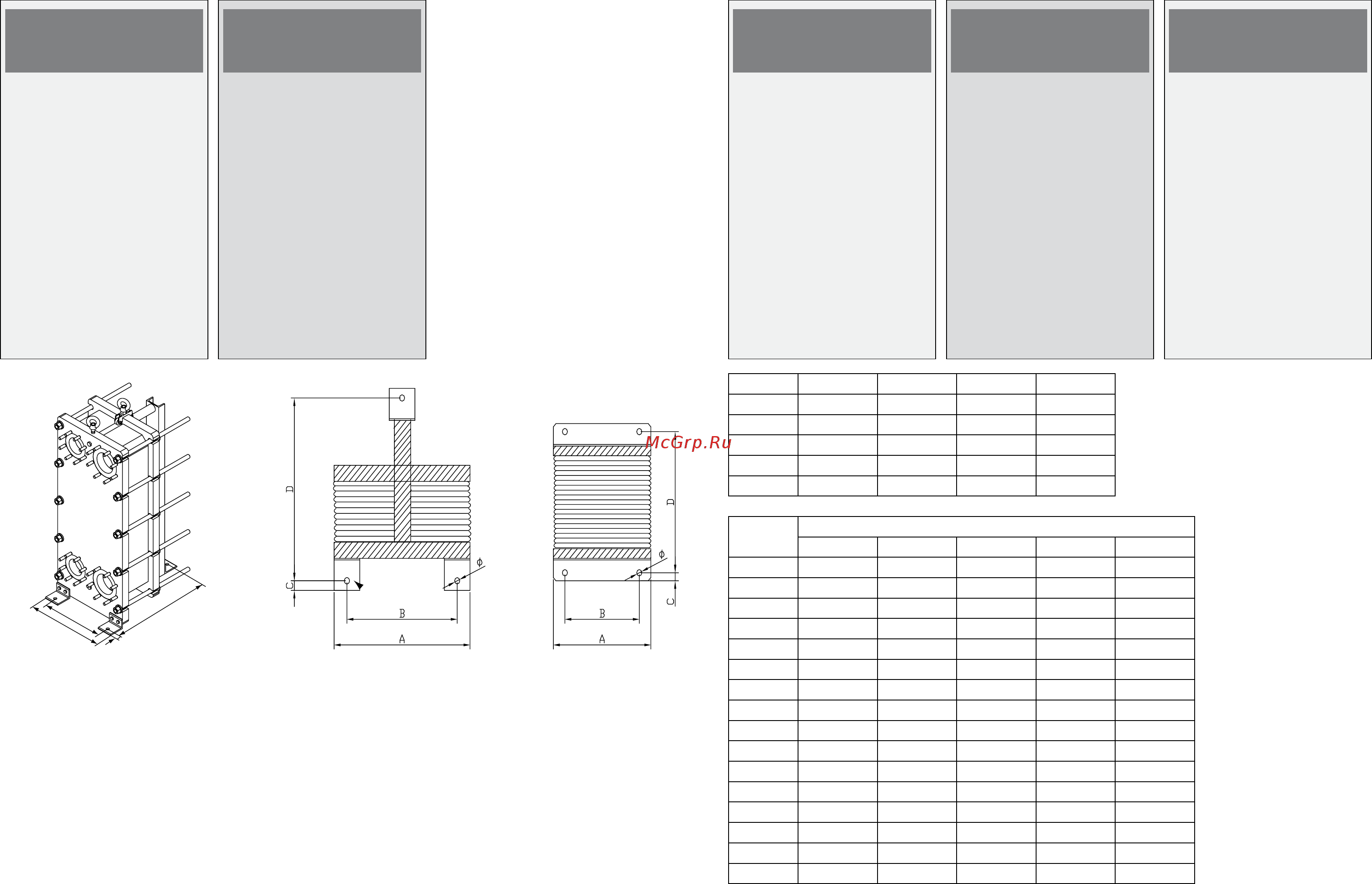

Assembly dimensions
If foundation is required
for mounting, following
dimensions for assembly can
be used to evaluate the size
of the foundation.
n= number of plates
SUOMI
Asennusmitat
Jos lämmönsiirtimelle on
tarpeen valmistaa erillinen
perustus, taulukon mittoja
voidaan käyttää sen koon
arvioinnissa.
n= levylukumäärä
LATVISKI
Montāžas lielums
Ja pamats ir nepieciešams
montāžai, sekojošus izmērus
var izmantot, lai novērtētu
pamata izmēru.
n= plākšņu skaits
DEUTSCH
Aufstellmaße
Falls vom Kunden gewünscht
erstellen Sie das Fundament
unter Beachtung der
Maßangaben A/D und des
Datenblattes.
n=Plattenanzahl
LIETUVIŠKAI
Surinkimo matmenys
Jeigu montavimui reikalingas
pagrindas, montavimui
galima naudoti šiuos
matmenis, kad galėtumėte
įvertinti, koks turi būti
pagrindo dydis.
n= plokštelių skaičius
A (mm) (B mm) C (mm) (mm)
�G10 160 100 15 9
�G20 274 234 20 13
�G30 370 236 16 13
�G40 530 430 30 20
�G50 530 430 30 20
n
D (mm)
�G10 �G20 �G30 �G40 �G50
10 106 490 242 - -
20 132 490 279 - -
30 158 490 316 - -
40 184 640 353 - -
50 210 640 390 750 750
60 236 640 427 750 750
70 262 790 464 850 850
80 - 790 501 950 950
90 - 790 538 950 950
100 - 940 575 950 950
110 - 940 612 950 950
120 - 940 649 1150 1150
140 - 1090 723 1150 1150
160 - - - 1350 1350
180 - - - 1350 1350
200 - - - 1650 1650
�G20, �G40, �G50 �G10, �G30
D
B
A
C
�G40, �G50
