Конвертер интерфейса IFD8500___________________________________________________________
2

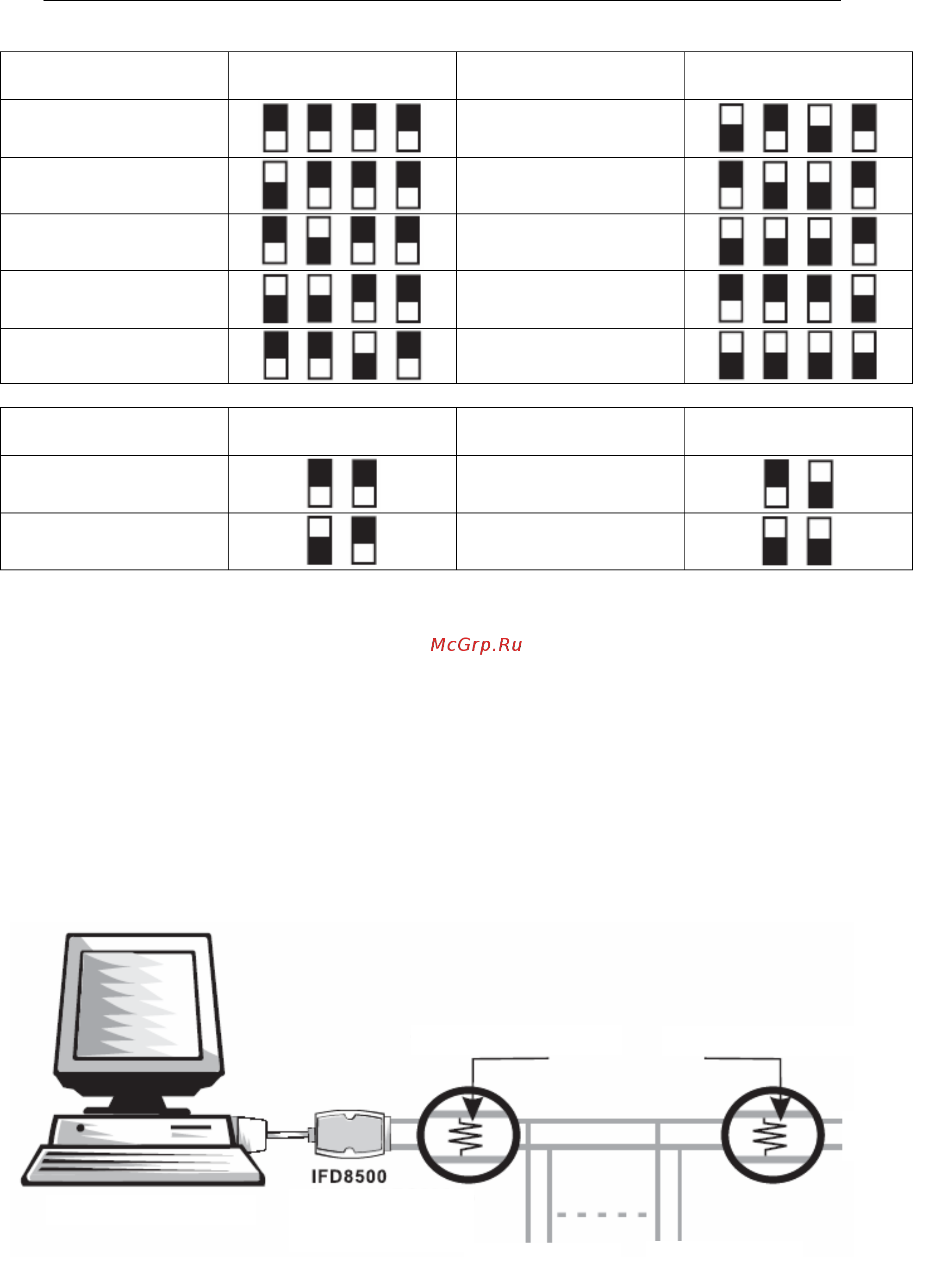

Установка скорости передачи и формат данных:
Микропереключатели SW1 и SW2 находятся внутри конвертера на печатной плате.
Скорость передачи
(бит/с)
SW1
Скорость передачи
(бит/с)
SW1
1200
38400
2400
57600
4800
115200
9600 *
RTS режим
19200
RS-422 режим
Длинна данных
(бит)
SW2
Длинна данных
(бит)
SW2
9
11
10 *
12
* Эти значения выставлены по умолчанию.
Расчет длины передаваемых данных:
Стартовый бит + Длинна данных + Бит паритета + Стоповый бит
Пример: 8,N,1
1 + 8 + 0 + 1 = 10
Согласующие резисторы:
Как правило, система содержит несколько приемников, несколько формирователей и
согласующие резисторы. Каждый формирователь должен обеспечивать работу на 32 единицы
нагрузки. Максимальная длинна линии RS-485 может составлять 1200 м.
Согласующие резисторы должны подключаться к линии связи в двух наиболее удаленных друг
от друга местах подключения единиц нагрузки. Сопротивление каждого согласующего резистора
должно совпадать с волновым
сопротивлением применяемого кабеля (от 100 до 120 Ом).
По всем возникающим вопросам просьба обращаться в службу технической поддержки
ООО «НПО «Стоик ЛТД» по тел. (095) 411-78-98, 411-78-99.
Согласующий резистор
Согласующий резистор
ПК или ПЛК
Устройство 1 или
повто
р
итель
Устройство n или
повто
р
итель
Устройство
n+1
