Конвертер интерфейса IFD8500___________________________________________________________

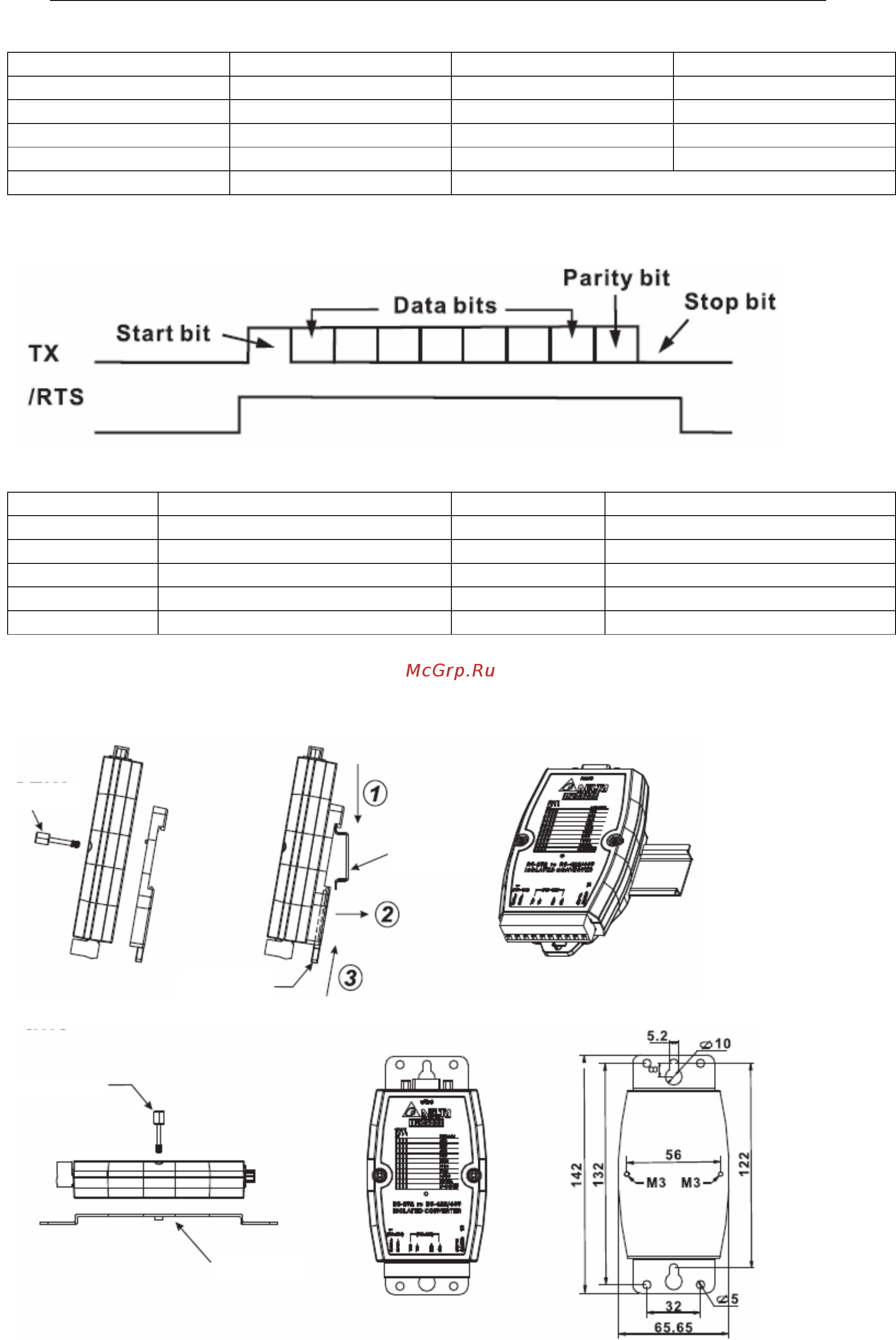

Подключение.

Разъем RS-232. Описание контактов.

№ контакта Назначение № контакта Назначение

1 /DCD 6 /DSR

2 RXD 7 /RTS

3 TXD 8 /CTS

4 /DTR 9 н.з(счетный индикатор)

5 Общий 1-4-6 и 7-8 соеденены меду собой на плате

Для осуществления передачи достаточно иметь сигналы RXD, TXD и общий.

Если включен режим RTS то на терминале 7 будет высокий уровень при приеме данных.

Описание терминалов клеммной колодки:

№ терминала Назначение № терминала Назначение

1 RS-485 DATA+ 6 RS-422 RX+

2 RS-485 DATA - 7 RS-422 RX-

3 не используется 8 не используется

4 RS-422 TX+ 9 Напр.питания: +9 … +30 В DC

5 RS-422 TX- 10 Напр.питания: 0 В

Методы установки.

Установка на DIN-рейку

Установка на панель

Винт M3

DIN-рейка

Фиксатор

Панель

Винт M3
