Пакет пластин должен быть сжат до определенной толщины – размера A.

Размер A ±3% равен внутренней длине в миллиметрах между неподвижной и

подвижной плитой.

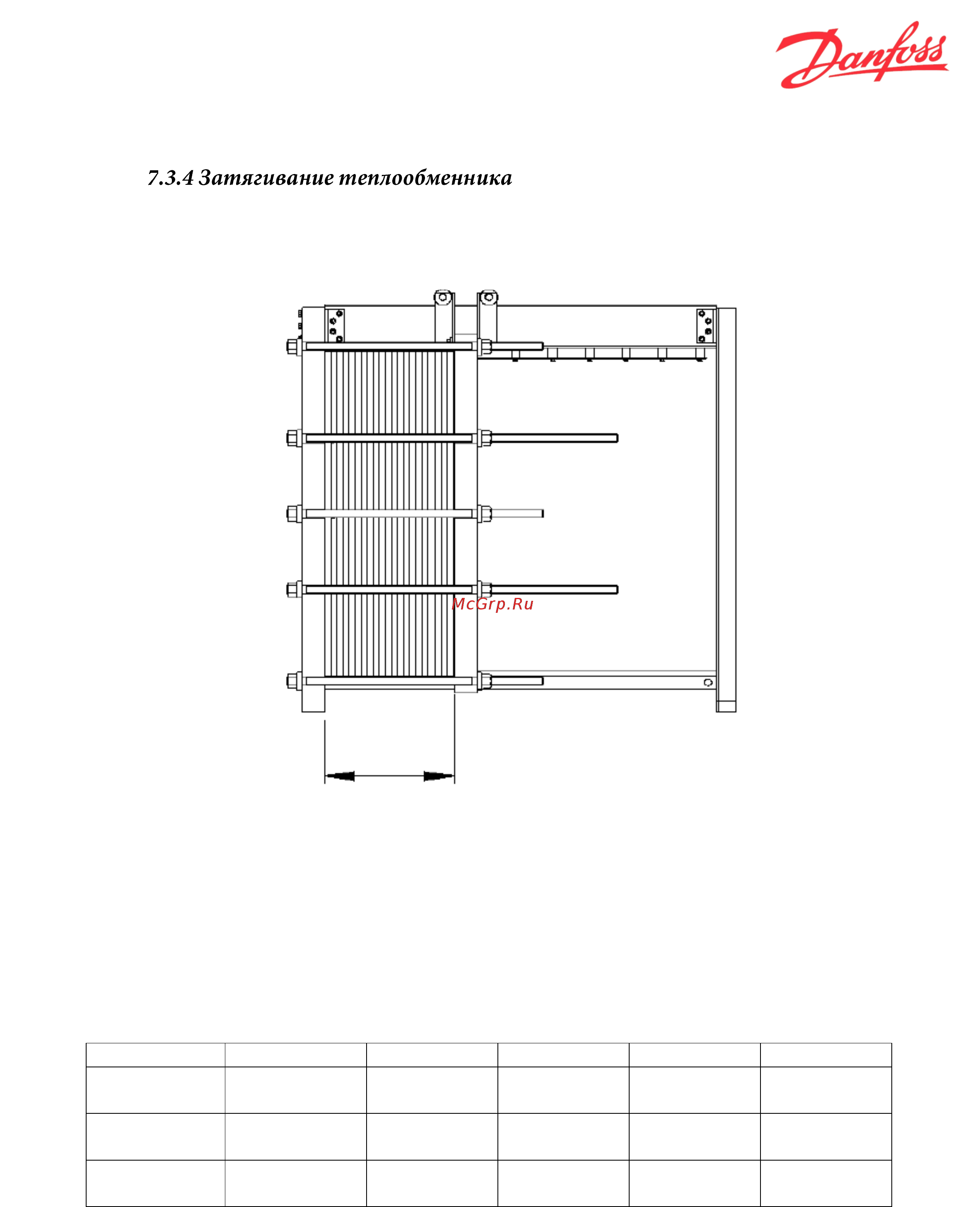

Рис. 13. Размер A - это расстояние между плитами

Пример:

Пластинчатый теплообменник XGC-X051-L-5-P-169D всего содержит в пакете

169 пластин.

Длина затянутого пакета, размер A, равняется:

169 × 3.8 = 642 ± 3%.

Вышеприведенный алгоритм может быть применен для всех

теплообменников, упомянутых в данном документе, толщина одной пластины

указывается в каталогах.

Тип ПТО

X026/042/051

X060

L013

C008

C009

Толщина

пластин

0.5 mm

0.4 mm

Толщина

уплотнения

3.3 mm

2.9 mm

2.1 mm

2.5 mm

Размер А

3.8 x кол-во

пластин

3.8 x кол-во

пластин

3.4 x кол-во

пластин

2.5 x кол-во

пластин

2.9 x кол-во

пластин
