![Danfoss XGC-X051-29 [28/38] Для каждого теплообменника по запросу может быть предоставлен порядок](/views2/1478876/page28/bg1c.png)
Для каждого теплообменника по запросу может быть предоставлен порядок
сборки, на которой приведен буквенный код каждой пластины вместе с ее
положением в теплообменнике. Убедитесь в том, что пакет пластин собран
правильно. Кромки пластин должны образовывать сотовую структуру.

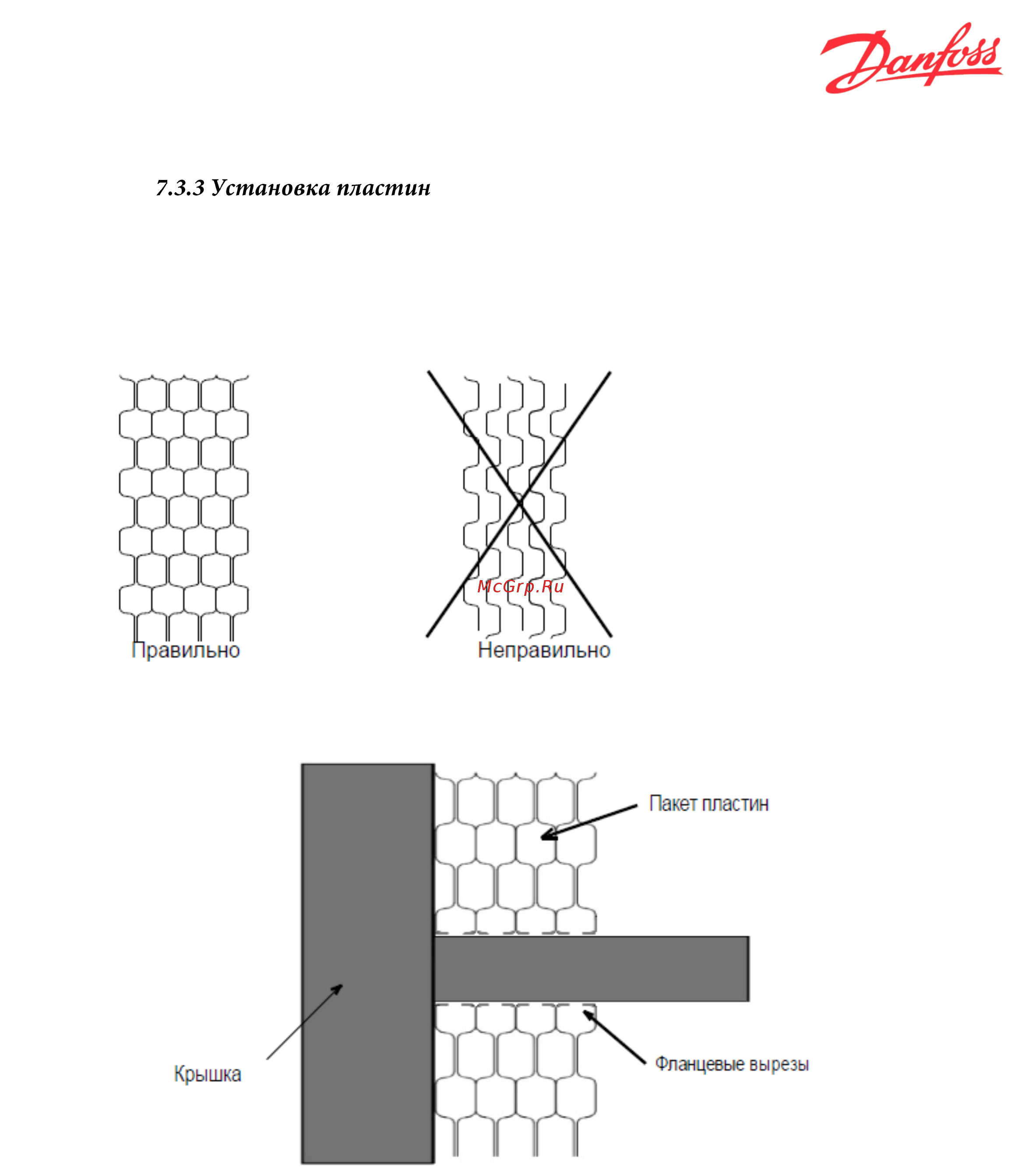

Рис. 11. Правильная и
неправильная конфигурация
пакета пластин
Если пластины GX и GL расположены правильно, то вырезы для верхней
направляющей должны совпадать друг с другом.
Рис. 12. Вид сверху на ПТО. Вырезы для направляющей совпадают друг с другом
