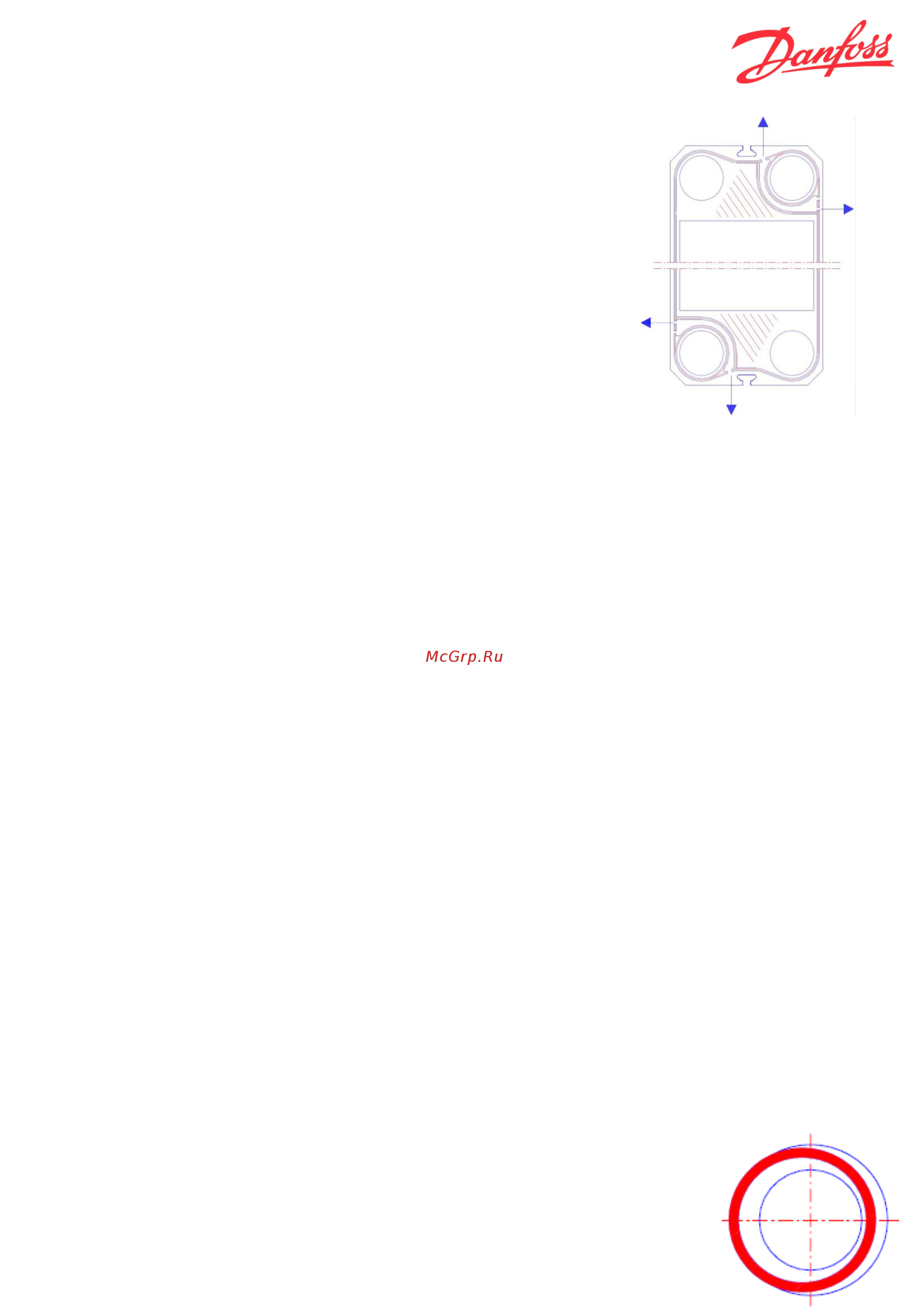

A. Утечка через канавку для контроля герметичности

(зона между кольцевой и диагональной прокладками)

Наиболее распространенная причина этого типа

утечки проблема с уплотнениями либо с кольцевым, либо с

диагональным.

Если прокладки находятся в хорошем состоянии и

правильно расположены в канавке, визуально проверьте

наличие коррозии между кольцевым и диагональными

уплотнениями.

B. Через внешние прокладки

Если утечка присутствует на внешней стороне пакета

пластин в любом положении за исключением описанного в предыдущем случае,

причина может крыться в следующем:

- Непозволительно высокое давление или температура. Проверьте давление и

температуру. Скорректируйте, если это необходимо.

- Стяжка (размер A) выполнена неправильно. В этом случае, отключите ПТО и

постепенно затяните до нормального состояния . Не затягивайте сильнее чем до

минимально допустимого размера А. Отклонение размера A не может превышать

2мм в двух любых точках измерения.

- Неправильно расположенные или поврежденные прокладки. Проверьте прокладку

и её расположение в канавке для уплотнений на наличие посторонних частиц,

которые могут нарушить целостность уплотнения. Замените поврежденные

прокладки и при необходимости исправьте положение прокладки.

C. Внутренняя протечка

Если есть утечка внутри ПТО, причина, скорее всего следующая:

- отверстие или трещины в пластине, вызванные коррозией или механическим

повреждением. Для локализации этого типа утечки, необходимо отключить одно

из нижних соединений, подать давление на второю сторону и наблюдать, откуда

падают капли. Стоит отметить, что возможно придётся поменять стороны, для

точного определения месторасположения трещины. Промерьте расстояние от

рамы до места утечки для определения поврежденной пластины. Извлеките

пластины и визуально проверьте их. Замените поврежденные пластины новыми.

D. Протечка в соединении

Если утечка возникает вблизи портов, это может быть вызвано следующими

причинами:

• Трещины в металле/уплотнении. Если это происходит на внутренней стороне

плиты, то легко определить утечку визуально.

• Если течь появляется на внешней стороне плиты, то иногда трудно увидеть

разницу между этой утечкой и утечкой, связанной с проблемой в

прокладке для фланцевого соединения.
