Каждая следующая пластина имеет

уплотнения вокруг двух других отверстий портов.

Таким образом, создается система каналов, в

которой две среды проходят каждая через свой

контур поочередно. Переток жидкости между

контурами невозможен, благодаря двойным

уплотнения вокруг отверстий портов. Особенностью

уникального дизайна пластины является то, что она

имеет два различных угла для каждого типоразмера

пластины.

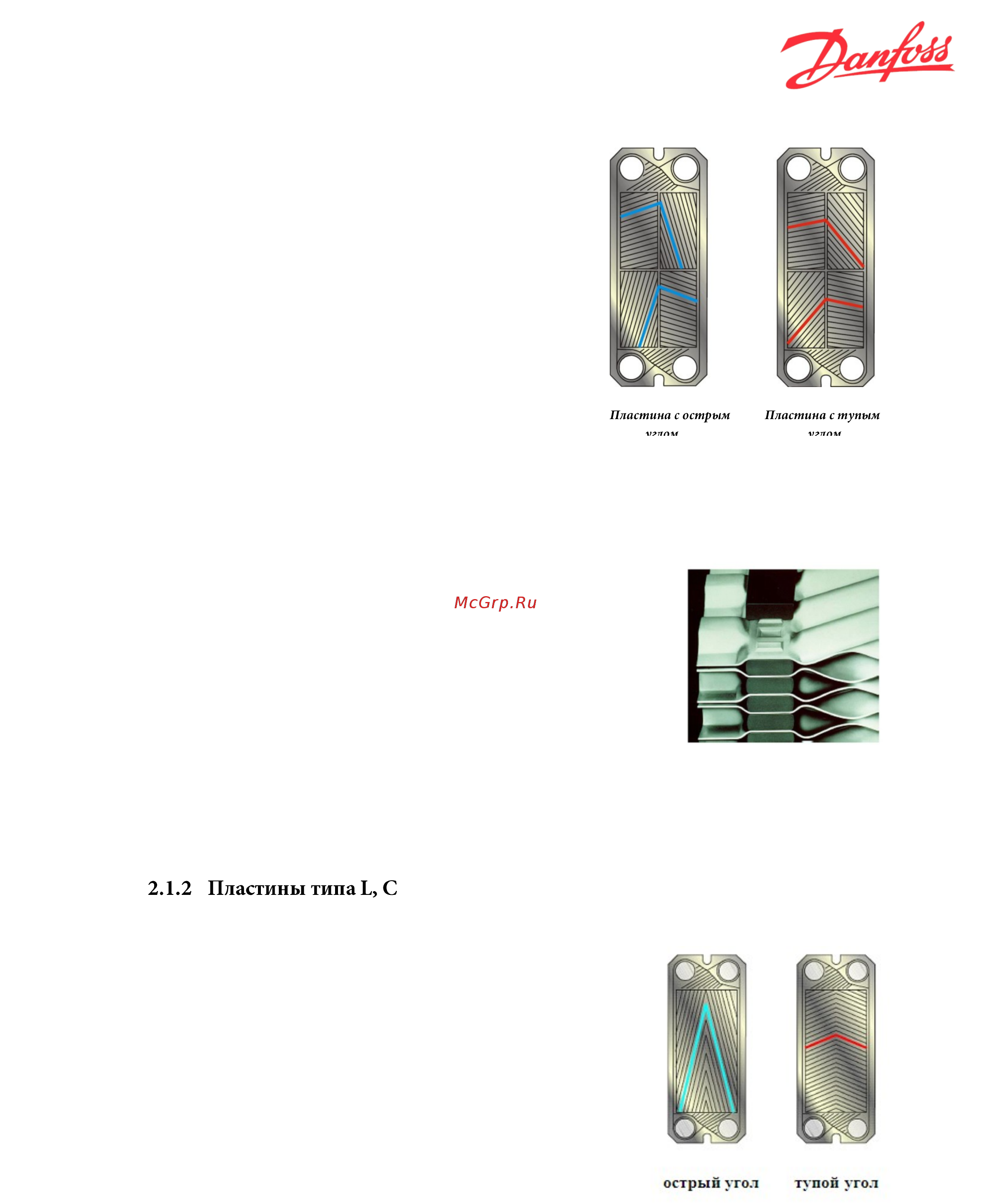

Пластины с узором «елочка» имеются в

исполнении с острым или тупым углом, что даёт

шесть различных вариантов конфигурации каналов.

Пластины с тупым углом увеличивают

сопротивление потоку, а пластины с острым углом уменьшают перепад давления.

Пластинчатый теплообменник XGC может быть выполнен с ассиметричными

каналами для достижения максимальной эффективности теплопередачи и

экономичности.

Пластины X и L отличаются от обычных пластин,

потому что уплотнение радиальных каналов лежит в

нейтральной плоскости пластины. Каждая пластина клеится

нормальным уплотнением полной толщины и

прокладывается по каналу по периметру пластины с одной

стороны. На последнюю и первую пластину, клеятся

уплотнения половинной толщины. В собранном

теплообменнике имеется:

- два уплотнения половинной толщины первое и последнее,

- остальные уплотнения составляют комплект из нормальных уплотнений

полной толщины для проходных пластин.

Гофрированные пластины имеют уплотнение по

всей внешней границе поверхности. Также имеются

уплотнения вокруг двух или четырех портов, что

означает, что только один или два потока жидкостей

имеют доступ к поверхности нагрева. На следующей

плите уплотнения расположены вокруг двух других

портов. Так, канальная система образуется там, где два

потока жидкости проходят каждый другой канал

соответственно. Протечка между двумя жидкостями

исключена, благодаря двойным прокладкам вокруг

портов. Перепад давления и теплообмен зависят от таких

факторов, как угол стрелки на образце пластины.

Пластины с тупым углом снижают скорость прохождения потока, а пластины с

острым углом уменьшают перепад давления.
