Параграф 6. Использование датчика наружной температуры

Датчик температуры наружного воздуха

Автоматика котлов серии Quatech позволяет установку выносных температурных датчиков.

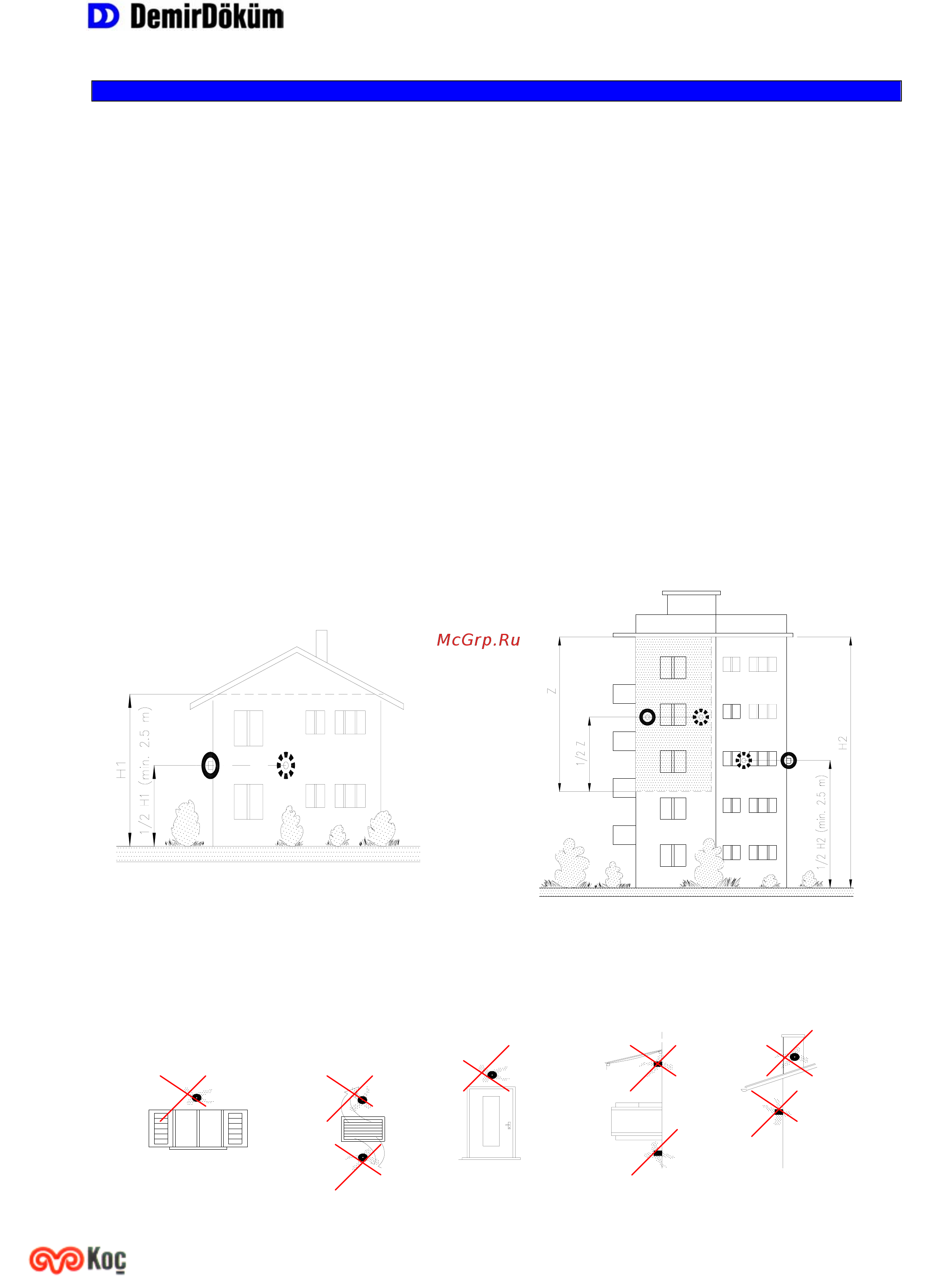

Датчик наружной температуры устанавливается на наружной стене здания согласно прилагаемой схеме

размещения. Если основные обогреваемые зоны находятся в разных направлениях и полностью не могут

быть определены, датчик следует установить на стену, выходящую на север или северо-запад. Датчик

устанавливается в удобном месте, но не под лучами прямого солнца. Электрические подсоединения датчика

должны быть выполнены в соответствии с электрической схемой. Соединения между датчиками и панелью

управления низковольтные.

Особенности подсоединения и монтажа датчика:

• Подсоединения должны быть изолированы.

• Датчик не должен покрываться краской.

• Подсоединения на панель управления не имеют полярность.

Размеры проводов:

• При максимальной длине 20м - диаметр 0,6 мм, провод - медный.

• При максимальной длине 80м - диаметр 1,0 мм, провод - медный.

• При максимальной длине 120м - диаметр 1,5 мм, провод - медный.

Места, установка датчика температуры в которых не рекомендуется:

Зона покрытия
