3.УКАЗАНИЯ ПО СБОРКЕ ШКАФА ШО-2.

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка, молоток,

ключ-шестигранник 4мм (входит в комплект изделия).

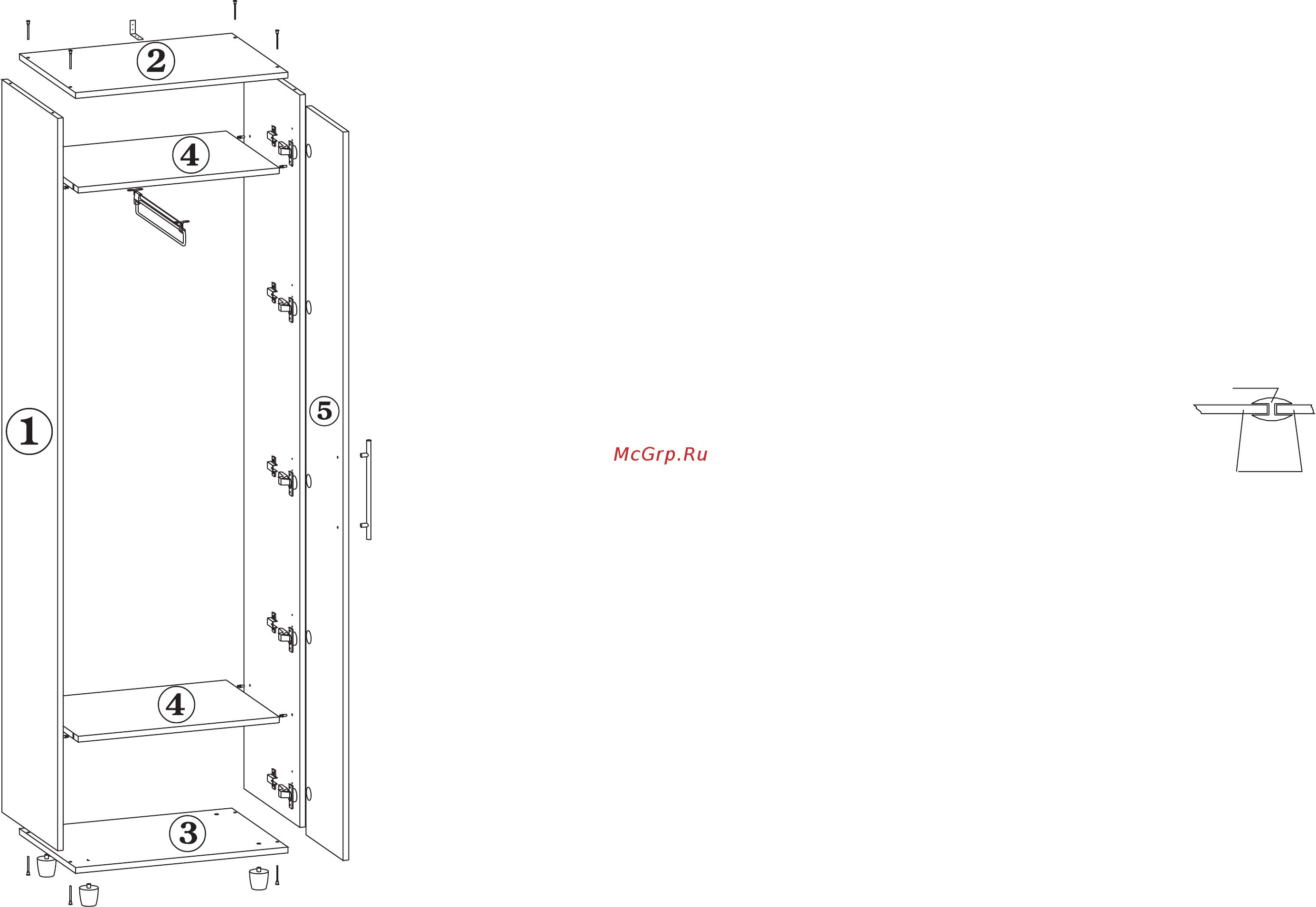

1. Шурупами 4х16 прикрепите к верхней полке (дет.№ 4) выдвижную

штангу. К одной из боковых стенок (в зависимости от выбранной

конфигурации) шурупами 4х16 прикрепите ответные части

4-х шарнирной петли. В отверстия на боковинах (дет.№№ 1) закрутите

ввинчиваемые дюбели. К двери (дет.№ 5 ) шурупами 4х16 прикрепите

4-х шарнирные петли для внутренней двери, и прикрутите ручку.

2. В отверстия на основании (дет.№ 2) вставьте опоры.

3. Соедините между собой винтовой стяжкой боковые стенки (дет.№№1)

с крышкой и основанием(дет.№№ 2,3). Опустите полки (дет.№4) таким

образом, чтобы дюбели, закрепленные на боковинах, вошли в муфты,

запрессованные в полках и поверните эксцентрики в муфтах на 180

градусов по часовой стрелке.

4. Навесьте дверь (дет.№ 5), закрепив петли на ответные части

крепежными винтами.

5. Задняяя стенка шкафа состоит из двух частей.

Части задней стенки соедините стыковочным

профилем и шурупами 3х20 прикрепите к

боковым стенкам (дет.№ 1), крышке (дет.№ 2)

и основанию.Следите, чтобы ДВП равномерно

накрывала торцы .

6. Отрегулируйте положение двери регулировочными винтами.

7. Вставьте заглушки в отверстия на винтовых стяжках.

8. Монтажный уголок предназначен для крепления шкафа к стене.

Для этого закрепитеуголок на крышке шкафа шурупами 4х16 и

закрепите его к стене.

Стыковочный

профиль

Задняя

стенка
