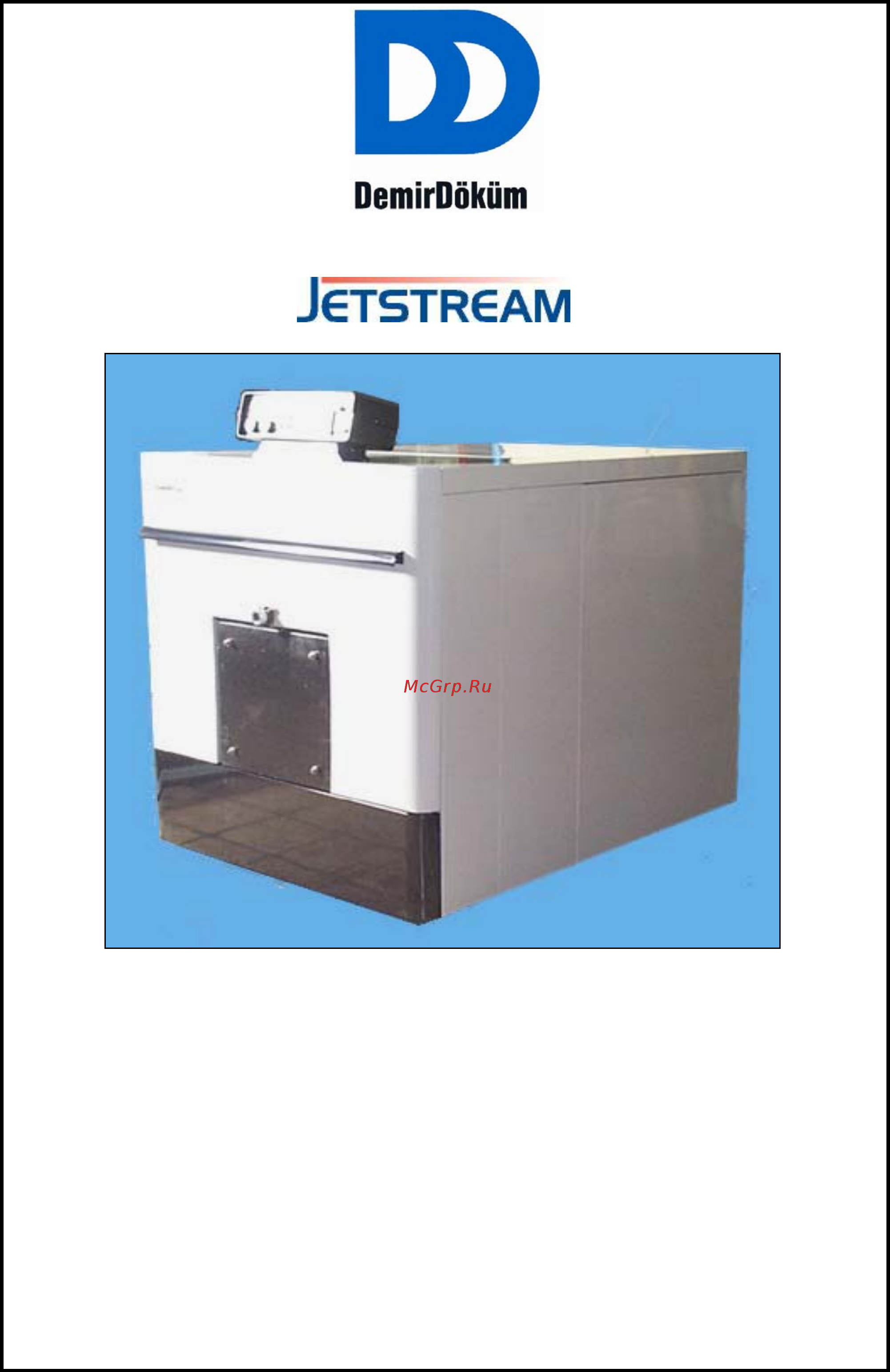

Demir Dokum Jetstream MК9 Инструкция по эксплуатации онлайн
Содержание
- Mk jetstream 2
- Инструкция по сервису 2
- Mk jetstream 3
- Для предупреждения образования конденсата в верхней части задней секции необходимо следить чтобы температура прямой воды на выходе не опускалась ниже 50 с 3
- Инструкция по сервису 3
- Конструктивные особенности низкотемпературных котлов мк 1 в третьих переходах секций сделано дополнительное оребрение 2 использование водораспределительных труб мк8 15 и мк16 20 разные типы 3 в третьих переходах котлов мк8 10 в соответствии с новой конструкцией используются трубчатые замедлители 4 в мк11 13 и мк14 20 используются новые трубчатые замедлители 5 в мк8 9 изменены размеры нержавеющего замедлителя во втором переходе в других типах изменений нет 6 изменены формы передних панелей корпуса 7 отсутствует профиль для навески передней панели передняя панель навешивается непосредственно на переднюю угловую панель 8 в мк8 12 отсутствуют нержавеющие переходники дымового канала 9 со стороны сети убраны фланцы прямой обратной воды изоляция передней панели крепится к дверце горелки болтом м10х90 3
- Кроме того дополнительное оребрение третьего перехода дымовых газов способствует переносу тепла и как следствие повышению производительности и еще большему снижению температур конденсации 3
- При использовании природного газа температура обратной воды может опуститься до 40 с и внутри котла не будет конденсации то же самое до 30 с при использовании жидкого топлива 3
- Mk jetstream 4
- Mk8 mk9 mk10 mk11 mk12 mk13 4
- Инструкция по сервису 4
- Тип котла 4
- Mk jetstream 5
- Mk14 mk15 mk16 mk17 mk18 mk19 mk20 5
- Инструкция по сервису 5
- Тип котла 5
- Mk jetstream 6
- Инструкция по сервису 6
- Комплект упаковки котлов мк комплектация упаковки котлов мк состоит из следующих элементов 6
- Котельный блок секции котла передняя средняя задняя группа из дымника и дверцы горелки поставляются в разобранном виде на задней секции смонтированы детали применяемые для изоляции камеры горения рефрактор изоляция из стекловолокна и несущая пластина изоляция дверцы горелки упакована в стандартного типа металлические ящики до модели мк11 весь блок поставляется как одно целое вид 3 1 начиная с модели мк12 формируется блок из 10 секций оставшиеся средние секции поставляются на отдельном поддоне вид 3 2 вспомогательные трубы используемые в моделях начиная с мк10 поставляются вместе с котельным блоком 6
- Mk 10 1 1 7
- Mk 11 1 1 7
- Mk 12 1 1 7
- Mk 13 1 1 7
- Mk 14 1 1 7
- Mk 15 1 1 1 7
- Mk 16 1 2 7
- Mk 17 1 1 1 7
- Mk 18 1 2 7
- Mk 19 1 1 1 7
- Mk 20 1 2 7
- Mk 8 1 1 7
- Mk 9 1 1 7
- Mk jetstream 7
- Инструкция по сервису 7
- Котельный блок 7
- Крышка прочистки 7
- Передние секции средние секции задние секции тип котла 353 865 640 768 896 1024 7
- Плетеный стекловолокнистый фитиль 7
- Шасси пластина 7
- Щетка 7
- Ящик с комплектующими кольцо горелки 7
- Mk jetstream 8
- Болт м20х100 8
- Водораспределительная труба мк16 20 8
- Гайка м12 8
- Гайка м16 8 8
- Гайка м20 8
- Инструкция по сервису 8
- Котельный блок 8
- Крепление петли 8
- Петля 8
- Прокладка фланца 3 12 8
- Фланцевая труба прямой обратной воды стр 2 13 8
- Шайба а13 8
- Шайба б21 8
- Шпилька м12х50 8
- Шпилька м16х65 8 8
- Mk jetstream 9
- Болт м10х90 9
- Болт м8х20 9
- Гайка din 17222 9
- Гайка м10 9
- Гайка м8 9
- Деталь фиксатора нижнего профиля 9
- Если ящик для панели управления р3 то детали в упаковке панели управления 9
- Задние нижние панели 1 9
- Изоляция задней нижней панели 1 9
- Инструкция по сервису 9
- Котельный блок 9
- Плетеный стекловолокнистый фитиль 3 5 метров 29 клей fiberfrax 0 5 литра 9
- Р1 а р2 а деталь крепежа 9
- Саморез s4 x9 9
- Трехходовой вентиль приводное устройство 9
- Шайба а10 5 ts 79 6 9
- Шайба а11 ts 79 1 9
- Шайба в17 9
- Mk jetstream 10
- Бандажный обруч 10
- Верхняя панель перед l 581 1093 10
- Заклепывающаяся гайка 10
- Изоляция корпуса 10
- Изоляция корпуса l 286 798 10
- Изоляция низа котла 10
- Изоляция низа котла l 446 945 10
- Инструкция по сервису 10
- Нижний профиль правый левый 2 10
- Упаковка боковых верхних панелей передние модули 353 865 10
- Упаковка боковых верхних панелей средние задние модули 640 768 896 1024 10
- Mk jetstream 11
- Б монтаж начинать с задней секции 1 прочистить гнезда ниппелей и сами ниппели на лицевой поверхности задней секции канал фитиля промазать клеем как показано на рис 2 фитиль 5 диаметром 12мм уложить на клей начиная с наружного периметра чтобы концы фитиля не распустились их следует стянуть лентой затем таким же образом уложить фитиль по внутреннему периметру рис 3 11
- Инструкция по сервису 11
- Mk jetstream 12
- Г проделать те же действия указанные в п со средней секцией 3 фитиль не устанавливается в бороздке средней секции соприкасающейся с поверхностью задней секции точно так же в последующих секциях фитиль должен устанавливаться только на одной поверхности 12
- Д после того как указанные действия будут проделаны со всеми секциями продеть стягивающие комплекты через нижние и верхние ниппели последовательность стягивания см на таблице выровнить и затянуть секции рис 7 12
- Инструкция по сервису 12
- После установки задней секции на шасси расположить ниппели задней секции напротив гнезд средней секции и при помощи деревянных клиньев постукивая снизу и сверху плотно насадить ниппели проконтролировать правильную заправку фитиля рис 6 12
- Mk jetstream 13
- Инструкция по сервису 13
- Таблица 4 2 13
- Mk jetstream 14
- Инструкция по сервису 14
- Mk jetstream 15
- Инструкция по сервису 15
- Mk jetstream 16
- Инструкция по сервису 16
- Mk jetstream 17
- В изоляцию низа котла 149 расположить под котлом покрытие из фольги должно быть снизу 17
- Г правые и левые верхние профили 200 закрепить проушинами внутрь на передних и задних пластинах усиления болтом м10х20 209 шайбой 211 и гайкой 210 рис 5 2 17
- Инструкция по сервису 17
- Mk jetstream 18
- Инструкция по сервису 18
- Mk jetstream 19
- Инструкция по сервису 19
- Mk jetstream 20
- Инструкция по сервису 20
- К снять монтажную пластину 61 горелки ввернуть шпильки м12х150 63 в дверцу горелки нанести клей на бороздки на кольце горелки 65 уложить на обе поверхности кольца плетеный стекловолокнистый фитиль 62 продеть кольцо горелки 65 в шпильки м12х150 и установить на место рис 9 20
- Л внутрь кольца горелки уложить изоляцию 185 рис 10 установить на место монтажную пластину и закрепить гайками м4 20
- Mk jetstream 21
- Инструкция по сервису 21
- Mk jetstream 22
- Инструкция по сервису 22
- Mk jetstream 23
- Инструкция по сервису 23
- Mk jetstream 24
- Инструкция по сервису 24
- Mk jetstream 25
- Инструкция по сервису 25
- Mk jetstream 26
- Инструкция по сервису 26
- Mk jetstream 27
- Инструкция по сервису 27
- Mk jetstream 28
- Инструкция по сервису 28
- Mk jetstream 29
- Инструкция по сервису 29
- Mk jetstream 30
- Инструкция по сервису 30
- Mk jetstream 31
- Инструкция по сервису 31
- Mk jetstream 32
- Инструкция по сервису 32
- Mk jetstream 33
- Инструкция по сервису 33
- Mk jetstream 34
- Инструкция по сервису 34
- Mk jetstream 35
- Инструкция по сервису 35
- Mk jetstream 36
- Бесплатный гарантийный ремонт оборудования не предоставляется при несоблюдении и грубых нарушениях рекомендаций данной инструкции по монтажу эксплуатации и обслуживанию 36
- Изготовитель предоставляет гарантию на чугунный теплообменник сроком на 10 лет на остальные компоненты изделия сроком на 1 год срок гарантии начинается с даты розничной продажи изделия гарантийное обслуживание производится на основании гарантийной книжки производителя которая передаётся потребителю при розничной покупке условия предоставления гарантийного и послегарантийного обслуживания указаны в гарантийной книжке адрес и контактные телефоны гарантийной мастерской предоставляются розничным продавцом оборудования 36
- Инструкция по сервису 36
