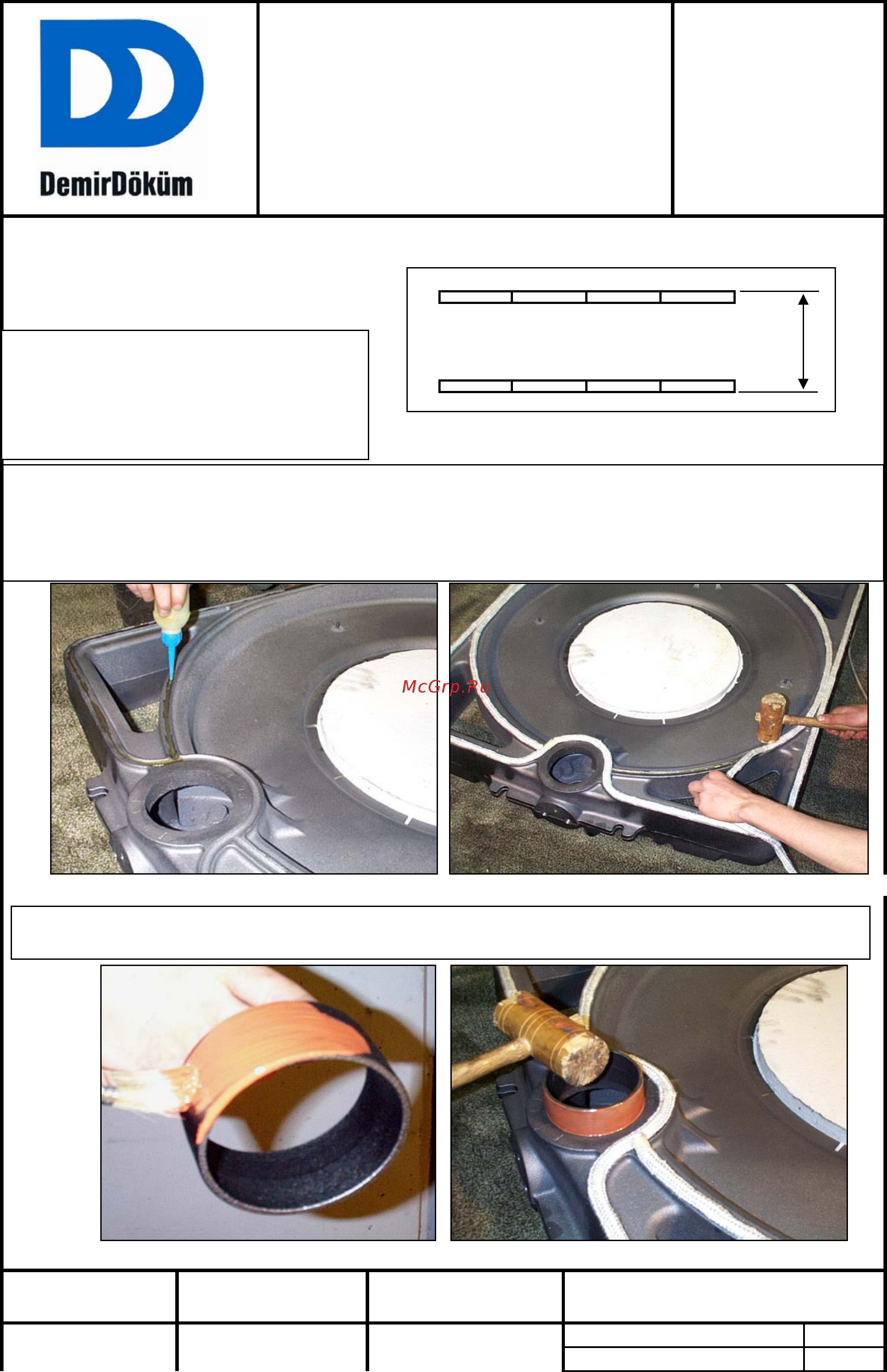

MK JETSTREAM
Инструкция по Сервису
4. Монтаж блоков
Цифры в скобках указывают
номер детали на сборочной схеме.
Рисунок 4-1.
Рисунок 4-2. Рисунок 4-3.
Рисунок 4-4. Рисунок 4-5
900
4А. Расположить профили (174)
используемые в качестве шасси
котельной установки на основание, как
показано на рисунке. Для МК8-10 две
пары, для МК11-15 тр и и для МК16-20
четыре пары профилей.
4Б. Монтаж начинать с задней секции (1 ). Прочист ить гнезда ниппелей и сами ниппели. На
лицевой поверхности задней секции канал фитиля промазать клеем, как показано на рис.4-2.
Фитиль (5) диаметром 12мм улож ить на клей, начиная с наружного периметра. Чтобы конц
ы
фитиля не распустились, их следует стянуть лентой. Затем таким же образом уложить фитиль п
о
внутреннему периметру (рис.4-3).
4В. Используя сурик (рис.4-4), ввести ниппели (4) в гнезда на секции и слегка постукивая
деревянным бруском или киянкой зафиксировать их (рис.4-5).
