MK JETSTREAM
Инструкция по Сервису

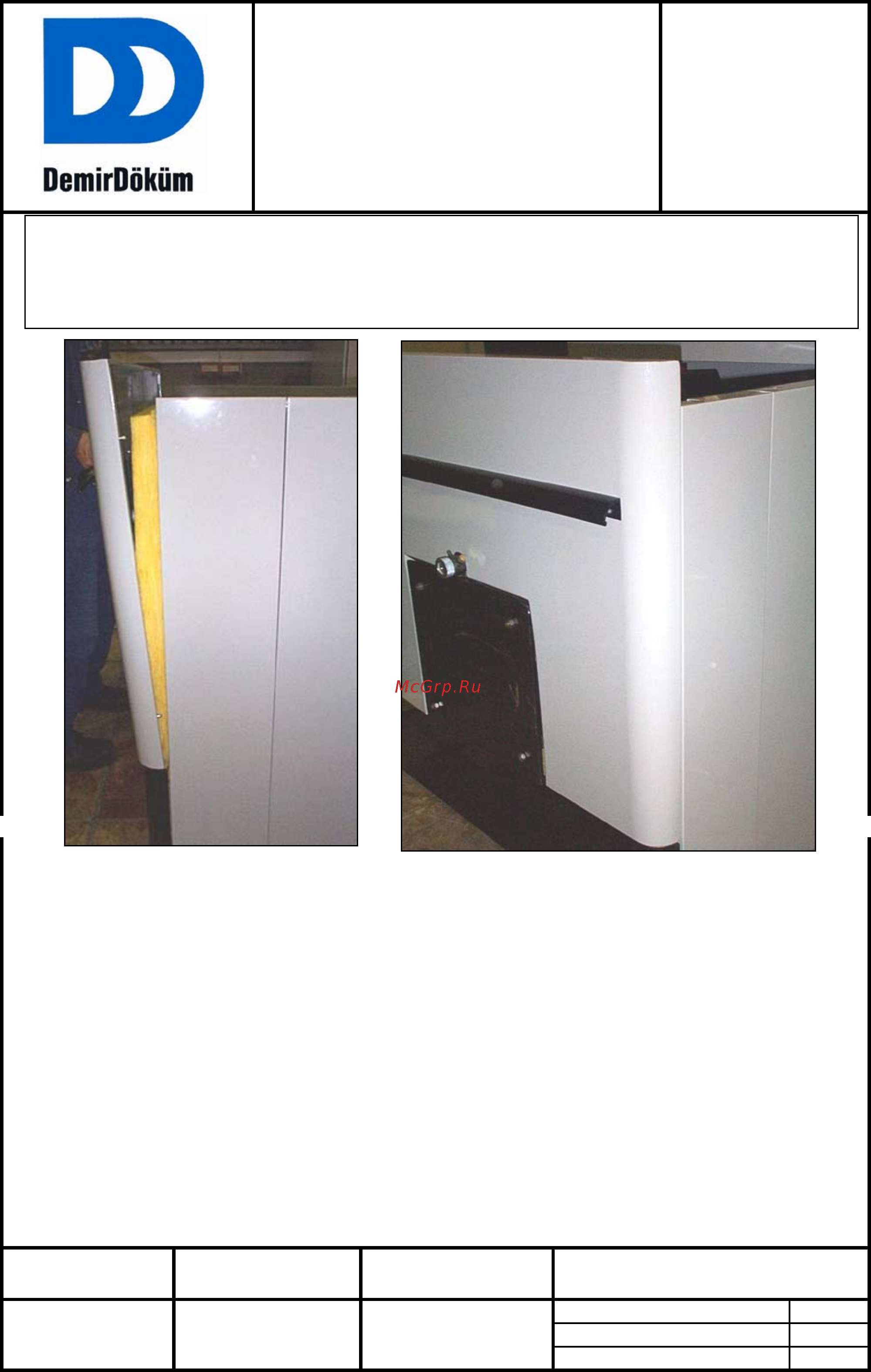

Рисунок 5-12. Рисунок 5-13.
5О. Верхние панели, (121) и (135) посадить на боковые панели.
5Н. Передняя нижняя панель (193) прикрепляется к передним угловым при помощи клипсовы
х
креплений. При навеске передних верхних панелей (191) на передние угловые панели,
проушины нижнего пояса пропустить за передней нижней панелью, тем самым не позволяя
панели выгнуться вперед (рис.5-12, 13).
