MK JETSTREAM
Инструкция по Сервису

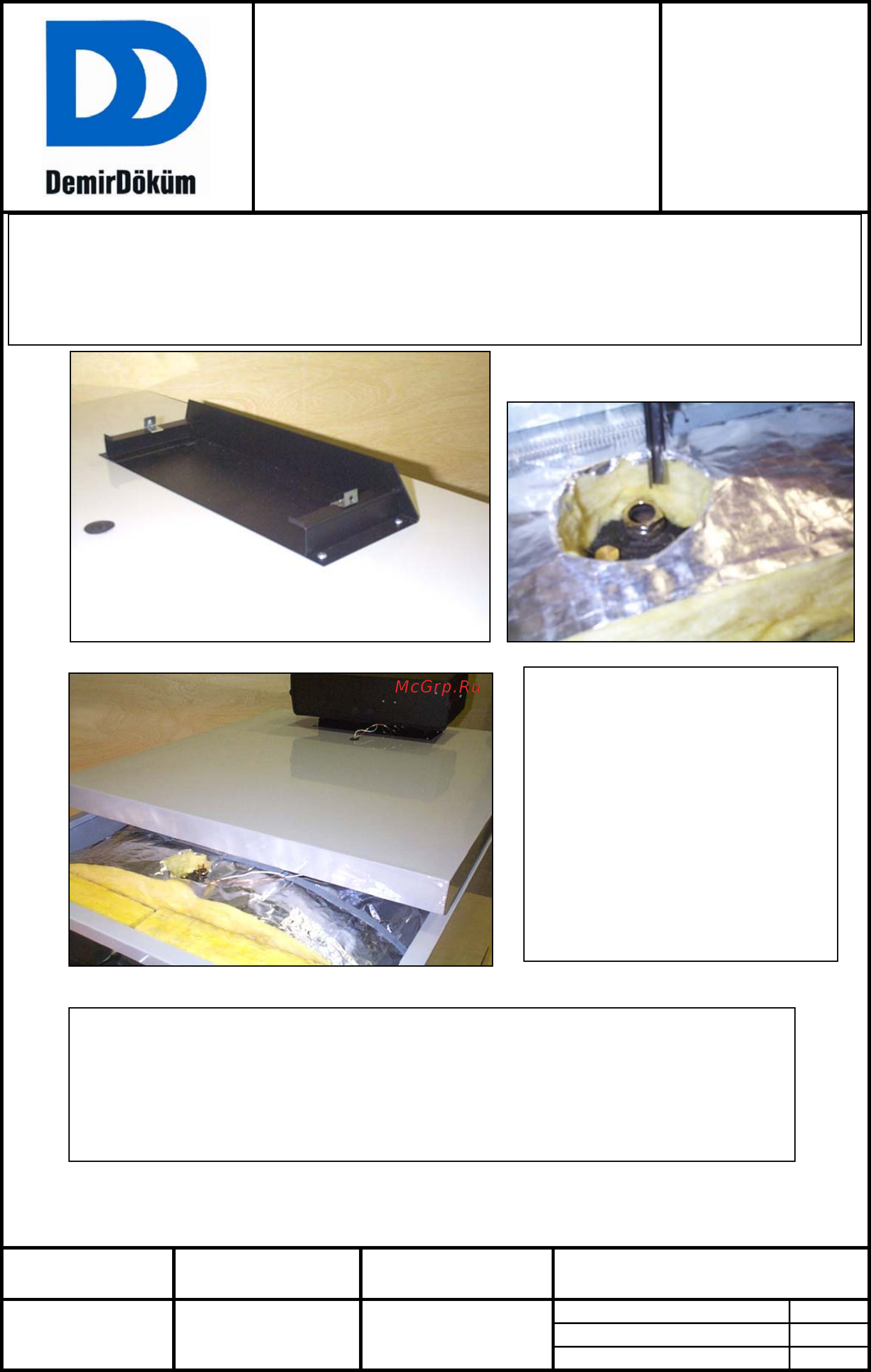

Рисунок 6-1. Рисунок 6-2.
Fig. 6-3.
Рисунок 6-3.
6. Панель управления (Р2-А)
6А. Крепежную деталь панели (187) закрепить на верхней панели, при помощи 4-х саморезов
(188), находящихся в той же упаковке. Завернуть гайки (189), отцентриро вав их на нижней
планке крепежной детали панели управления (рис.6-1). Укрепить панель управления 2
саморезами (190) на крепежной детали.
6Б. Сенсорные датчики термостата
и термометра пропускаются через
находящуюся на верхней панели
резиновую защиту капиллярной
трубки, затем датчики термостата
вместе с прижимной пружиной
устанавливаются внутри защиты
(1/2"), датчики термометра
внутри защиты (3/8"). Датчики
укрепляются на защите
крепежными сегментами,
находящимися в упаковке панели
управления (рис.6-3).
6В. Контрольные элементы на па нел и управления (термостат и др.) соединены
с
клеммами на задней части панели. Наружные кабели подводятся к клеммам панели
управления через резиновую защиту капиллярных трубок.
Электрическая схема панели управления приклеена на задней стенке. Электрически
е
соединения должны соответствовать стандартам, рекомендации производителя
горелок также должны учитываться.
