MK JETSTREAM
Инструкция по Сервису
1В. Низкотемпературный котел МК
Котлы МК работают безотказно в
низкотемпературных системах благодаря
небольшим изменениям, сделанным в
конструкции секций и механике задней

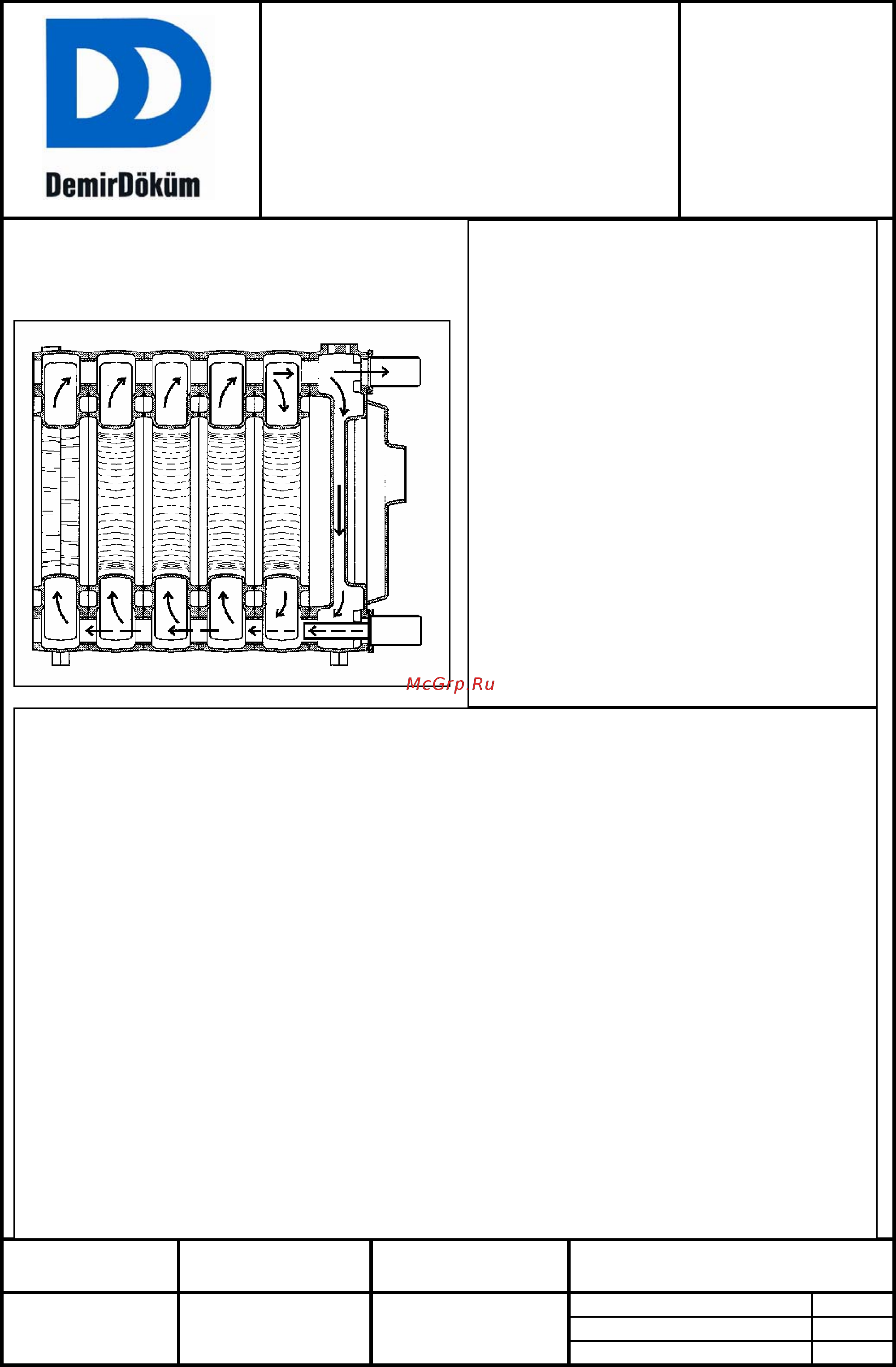

секции. В низкотемпературном котле МК
холодная обратная вода подается в котел
р
еактивной струей через
водораспределительную трубу. Реактивная
струя воды создает в нижней части котла
вакуум, под влиянием которого часть
горячей воды в верхней части задней секции
готовая покинуть котел оттягивается к низу.
То есть в задней секции (и в соседней с ней
средней секции) образуется обратный то
к
горячей воды. Поскольку пламя го релки
бьется о стенки задней секции, температура
увлекаемой вниз воды еще больше
увеличивается. Эта горячая вода
смешивается в нижней части котла с
холодной обратной водой, повышая тем
самым ее температуру. Таким образом,
высокая температура соседнего с третьим
переходом дымовых газов водного объема
предотвращает образование конденсата.
Кроме того, дополнительное оребрение третьего перехода дымов ых газов способствуе
т
переносу тепла и, как следствие, повышению производительности и еще большему снижению
температур конденсации.
При использовании природного газа температура обратной воды может опуститься до 40°С и
внутри котла не будет конденсации, то же самое до 30°С при использо вании жидкого топлива.
Для предупреждения образования конденсата в верхней части задней секции необходимо
следить, чтобы температура прямой воды на выходе не опускалась ниже 50°С.
Конструктивные особенности низкотемпературных котлов МК:
1. В третьих переходах секций сделано дополнительное оребрение.
2. Использование водораспределительных труб (МК8-15 и МК16-20 – разные типы).
3. В третьих переходах котлов МК8-10 в соответствии с новой конструкц ией используются
трубчатые замедлители.
4. В МК11-13 и МК14-20 используются новые трубчатые замедлители.
5. В МК8-9 изменены размеры нержавеющего замедлителя во втором переходе. В других
типах изменений нет.
6. Изменены формы передних панелей корпуса.
7. Отсутствует профиль для навески передней панели. Передняя панель навешивается
непосредственно на переднюю угловую панель.
8. В МК8-12 отсутствуют нержавеющие переходники дымового канала.
9. Со стороны сети убраны фланцы прямой/обратной воды.
Изоляция передней панели крепится к дверце горелки болтом М10х90
