MK JETSTREAM
Инструкция по Сервису

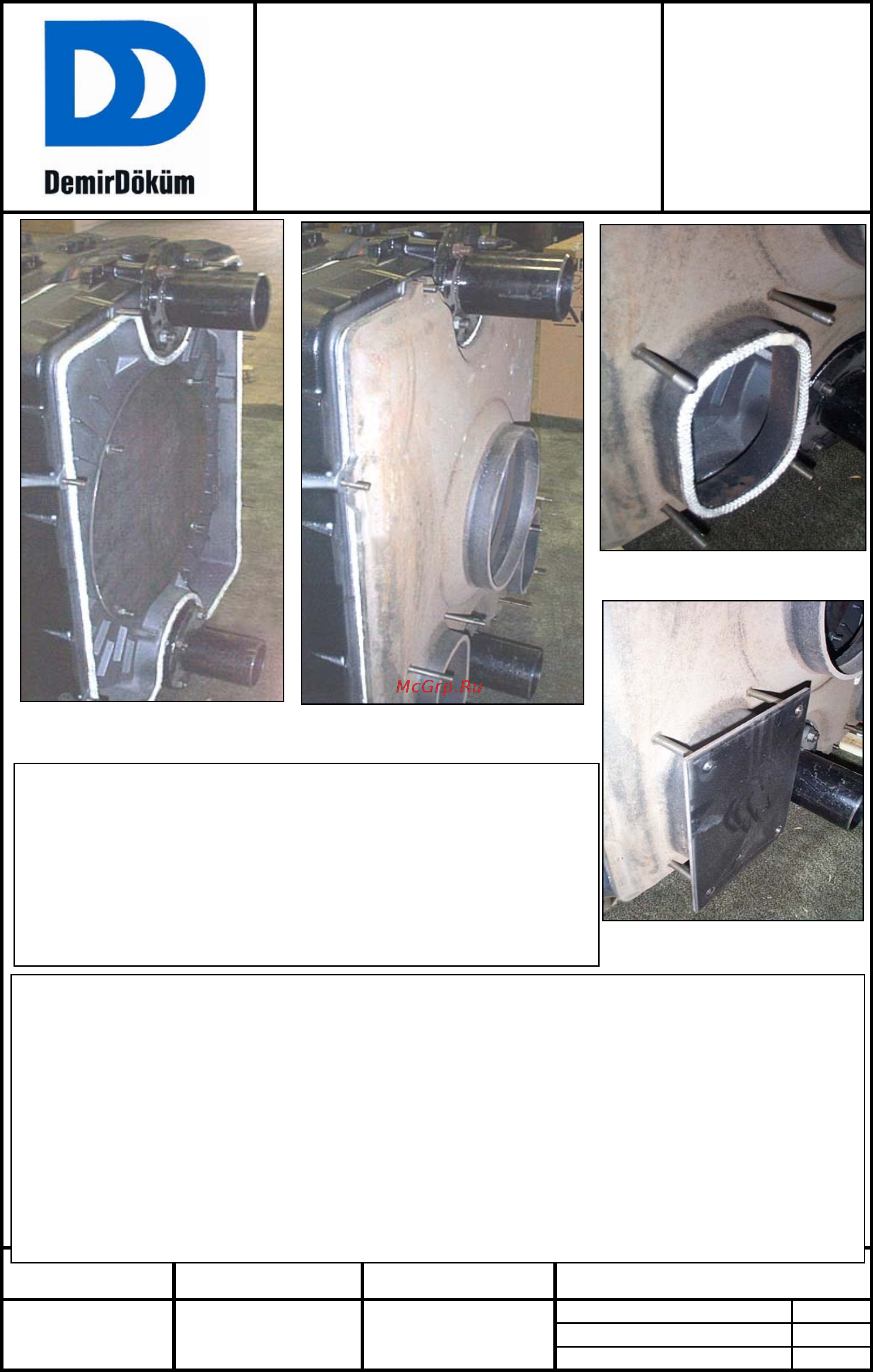

Рисунок 4-13
Рисунок 4-11. Рисунок 4-12
Рисунок 4-14
4Л. На задней секции, для установки дымника ввернуть шпильки
М12х50 (14) в количестве 8шт. (рис.4-11). Закрепить дымник (18)
гайками М12 (15) на задней секци и (рис.4-12).
4М. На поверхности дымника, для установки крышки прочистки
ввернуть четыре шпильки М12х90 (19). Нанести клей fiberfax
в
бороздку фитиля (рис.4-13), затем установить плетеный
стекловолокнистый фитиль (26). Закрепить крышку прочистки
(24) гайками М12 (23).
4Н. Установить нержавеющие замедлители второго перехода (67,70,72) в 4 внутренних перехода,
трубчатые замедлители третьего перехода (76,79,83) установить на наружных проходах.
Открытые концы труб должны быть направлены вперед. После размещения замедлителей п
о
возможности их нужно подтянуть к передней части.
Примечание:
При использовании мазута нержавеющие замедлители второго перехода нужн
о
обязательно разобрать. Котел должен работать на номинальной тепловой мощности
определенной для мазута.
4О. Дверца горелки:
Прежде всего, уложить две пластины минераловатной изоляции (219) изнутри дверцы горелки
(28) и рефрактор дверцы горелки (186), закрепив их 4 болтами М10х90 (220) и шайбой А10,5
(221) (рис.4-15,16).
