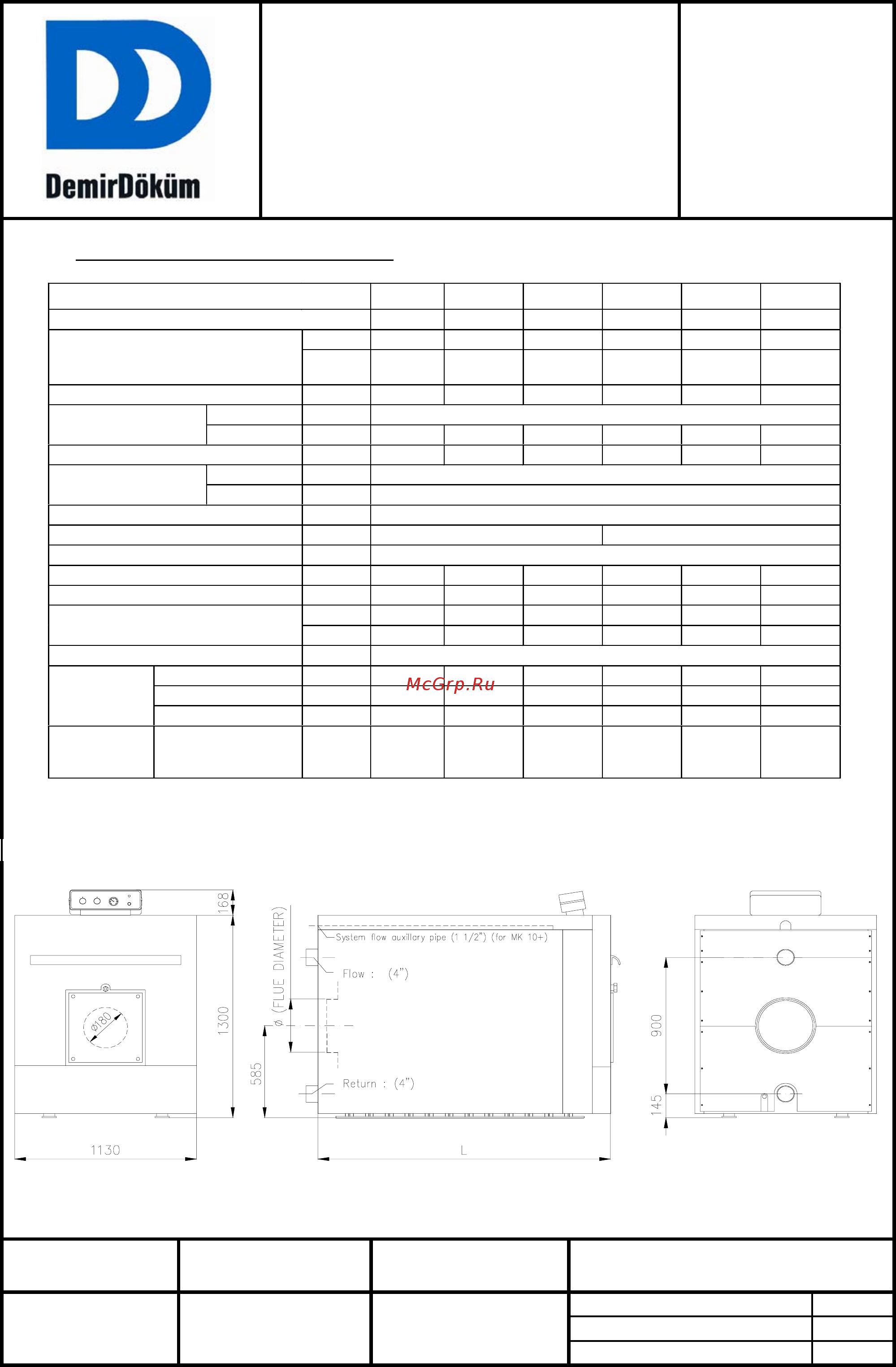

![Demir Dokum Jetstream MК9 [4/36] Mk jetstream](/views2/1479020/page4/bg4.png)
MK JETSTREAM
Инструкция по Сервису
2. Технические характеристики котлов МК
(1): В сериях МК8-12 при помощи переходника диаметр соединения дымовой трубы может быть уменьшен до 250 мм.
Тип котла
MK8 MK9 MK10 MK11 MK12 MK13
Количество секций
8 9 10 11 12 13
Номинальная тепл. мощность kW
320 378 436 494 552 611
(Природн. газ, сжиж. газ,
диз . топливо)
Mcal/h 275000 325000 375000 425000 475000 525000
Сопротивление газовой части Mmwg
5.7 11.1 16.3 21.0 26.2 20.9
Размеры камеры Диаметр mm
570
сгорания глубина mm
956 1085 1214 1343 1472 1601
Длина Lmm
1409 1537 1665 1784 1921 2049
Монтажные Диаметр mm
180
Размеры горелки глубина mm
175
Прямое/обратное подсоединение DN
100 (4”)
Темп ература газа в ды мо ходе
o
C
190 180
Диаметр врезки дымовой трубы mm
350
(1)
Вес котла kg
1551 1710 1868 2049 2206 2365
Вес водной части kg
219 247 275 302 330 358
Относительные по тери котла kcal/h
316 357 397 436 477 517
(stand-by) Watt
366 414 460 505 555 600
Пред елы температур на выходе
o
C
30-90
O
C
Природный газ*m
3
/h
36.63 43.3 50 56.6 63.3 70
Расход Сжиженный газ** m
3
/h
27 31.9 36.8 41.7 46.6 51.1
топлива Диз. топливо** * kg /h
27 35 40.4 45.8 51.2 56.6
Заданная
мощность
Приро дн. газ,
сжиж. газ, диз.
топливо
kW
351 415 479 543 607 671
