Fotek H3 [10/28] V рабочее напряжение
![Fotek H3 [10/28] V рабочее напряжение](/views2/1479202/page10/bga.png)

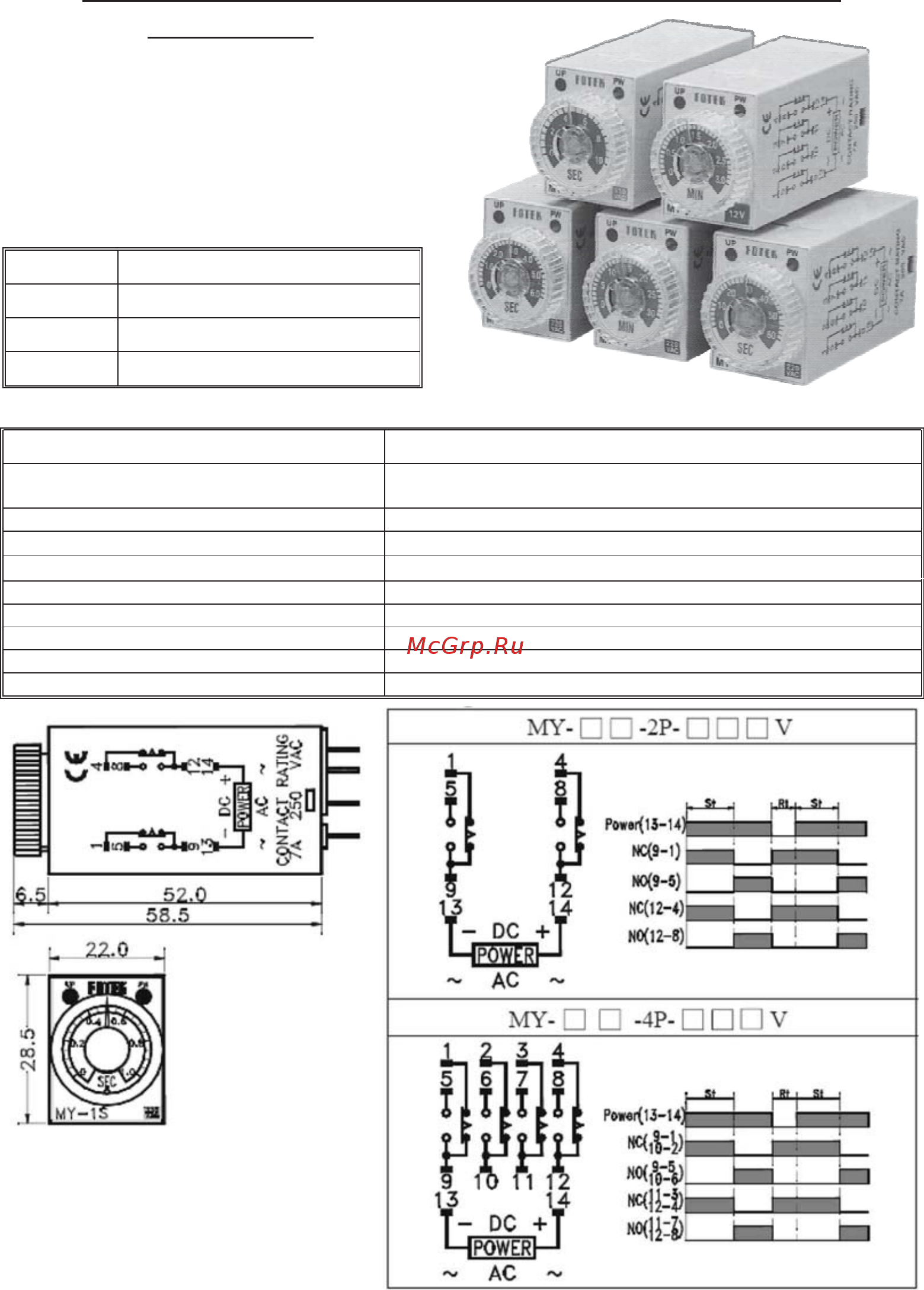

MY серия: миниатюрные таймеры с задержкой на
включение
Однодиапазонные реле времени с
аналоговой установкой времени.
Установка на DIN-рейку с помощью
колодки подключения.
Отличается малыми габаритами.
Структура обозначения при заказе:
MY-10S-2P-220V
MY
Серия
10 S
Диапазон уставки
2P
Число пар контактов
220 V
Рабочее напряжение
Диапазон уставки 1c, 3c, 6c, 10c, 30c, 60c, 3м, 6м, 10м, 30м, 60м, 3ч, 10ч, 30ч, 60ч
Напряжение питания
12 или 24 В DC/AC или
220В или 380 АС, 50/60 Гц.
Выход Реле
Максимально-допустимый ток нагрузки 10А
Точность задания 5% от полной шкалы
Время сброса 0.1с макс.
Прочность и сопротивление изоляции более 2.5 кВ (1 мин), более 100МОм.
Рабочая температура от - 20 до +60
0
С, 35-85RH
Кол-во переключений реле (механических) 20x10
6
минимум
Технические характеристики
Максимальная погрешность 0.2% от полной шкалы
