Fotek H3 [6/28] Схемы подключения и временные диаграммы

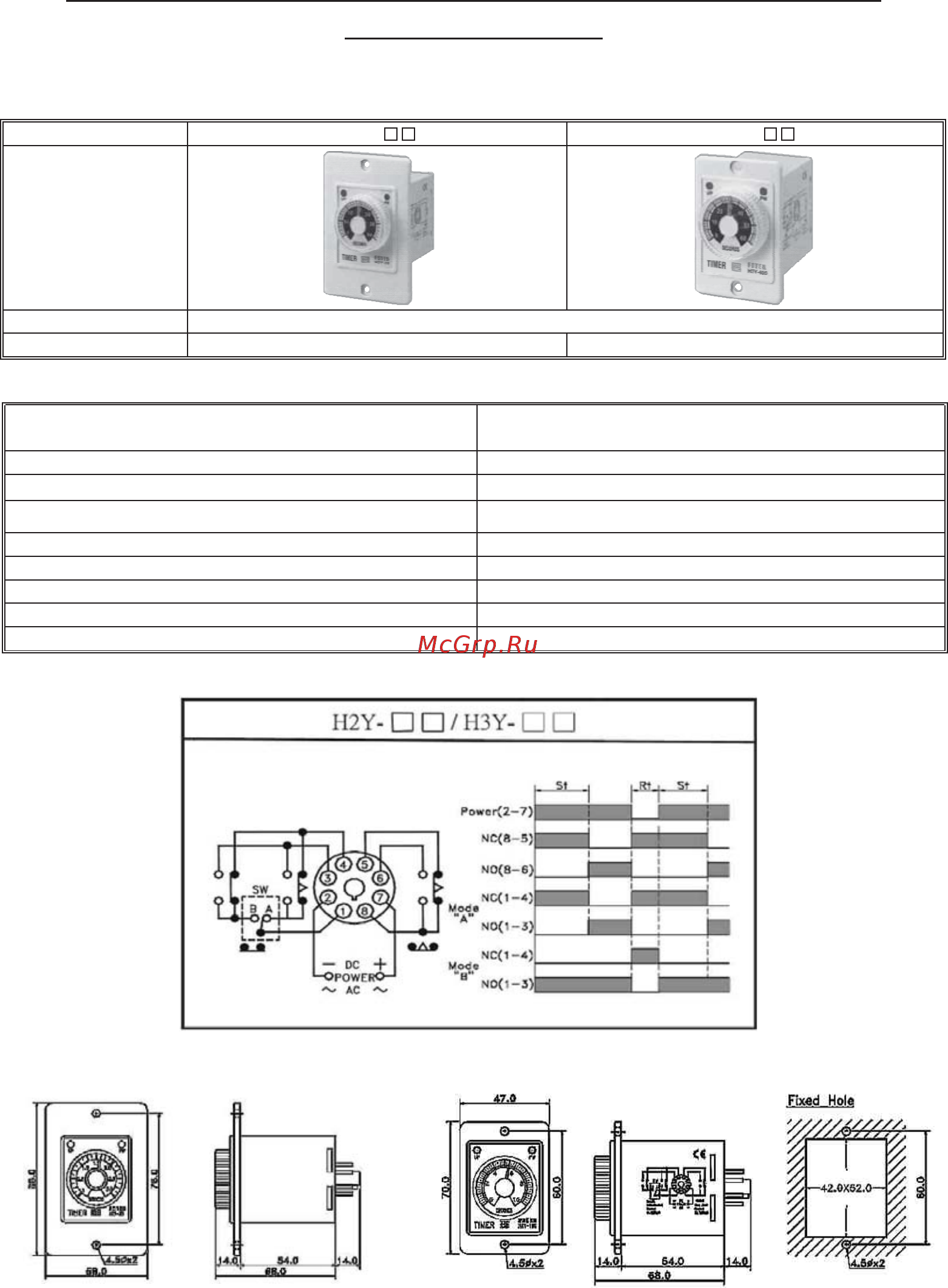

![Fotek H3 [6/28] Схемы подключения и временные диаграммы](/views2/1479202/page6/bg6.png)
H2Y/H3Y серия: таймеры с задержкой на включение
панельного типа
Однодиапазонные таймеры с аналоговой установкой времени.
Установка на лицевую панель.
Модель
H2Y-…… H3Y-……
Диапазон 1c, 3c, 6c, 10c, 30c, 60c, 3м, 6м, 10м, 30м, 60м, 3ч, 10ч, 30ч, 60ч
Масса 160г 160г
Технические характеристики
H2Y
Размеры (мм)
Схемы подключения и временные диаграммы
Напряжение питания
12 или 24 В DC/AC или
110В или 220В или 380 АС, 50/60 Гц.
Выход Реле
Максимально-допустимый ток нагрузки 10А
Точность задания 5% от полной шкалы
Время сброса 0.1с макс.
Прочность и сопротивление изоляции более 2.5 кВ (1 мин), более 100МОм.
Рабочая температура от - 20 до +60
0
С, 35-85RH
Кол-во переключений реле (механических) 20x10
6
минимум
Максимальная погрешность 0.2% от полной шкалы
H3Y
Размеры (мм)
6
