Вертикальные многоступенчатые

центробежные насосы SB/SBI/SBN

5.3 Минимальное давление на входе - высота столба жидкости на всасывающей стороне насоса (NPSH)

Для предотвращения кавитации убедитесь в наличии минимально необходимого давления на всасывающей стороне

насоса (проверяется по манометру на всасывающем трубопроводе).

Необходимость в расчёте минимального давления подпора возникает в следующих случаях:

- перекачка жидкостей с высокой температурой;

- расход насоса намного выше номинального;

- вода всасывается с глубины либо через трубопровод большой протяжённости;

- низкое давление подпора либо в напорном трубопроводе;

- всасывание затруднено вследствие гидравлического сопротивления на входе (фильтры, клапаны, дроссельно-

регулировочная арматура и т.д.).

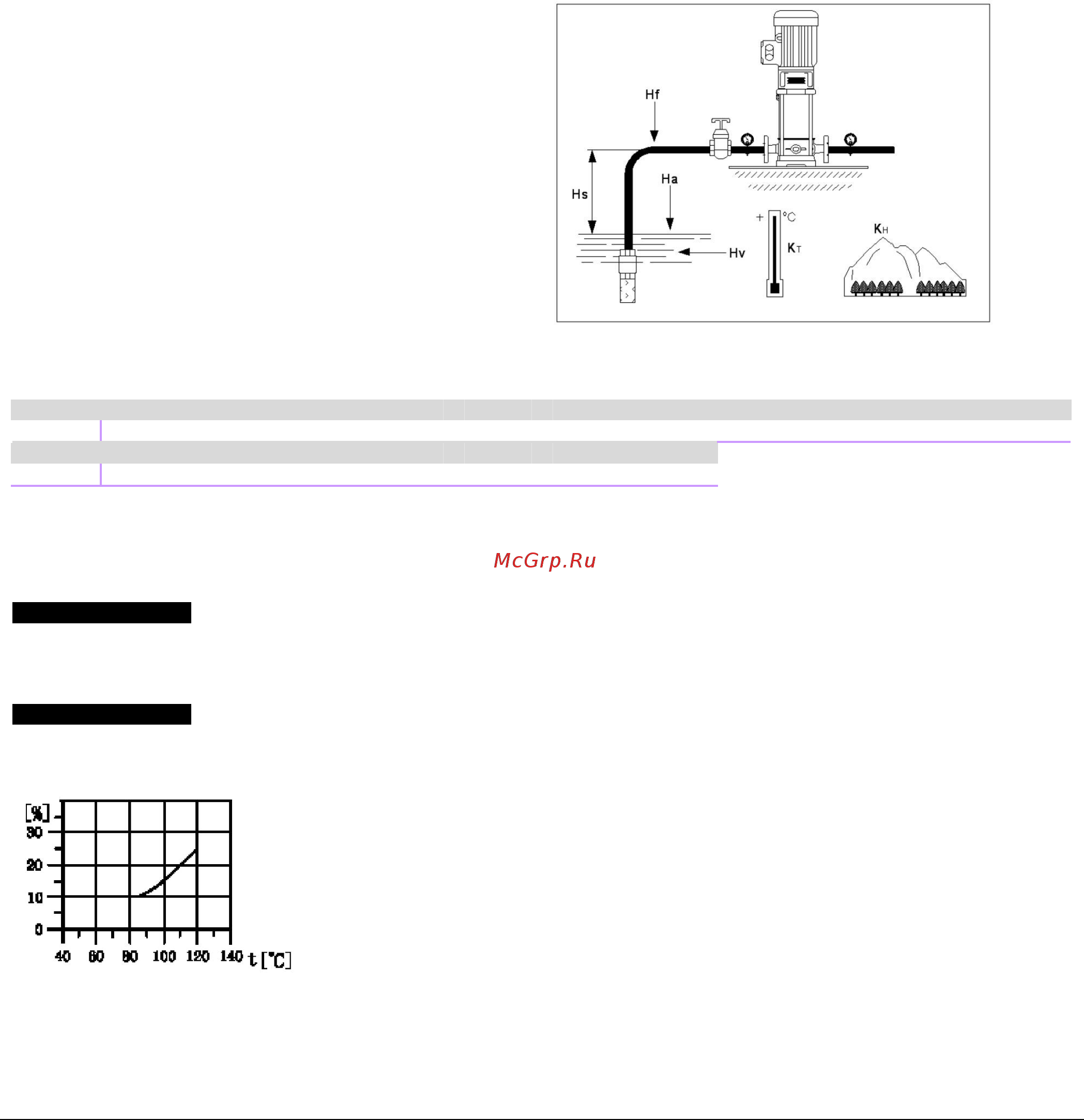

Для определения условий кавитации используется параметр NPSH (Net Positive Suction Head — чистый гидравлический

напор (кавитационный запас)),

NPSHA: доступная высота столба жидкости перед

всасывающим патрубком насоса

- зависит от параметров системы всасывания насоса.

NPSHR: требуемая высота столба жидкости перед

всасывающим патрубком насоса

- зависит от конструкции насоса согласно положению

рабочей точки на кривой эксплуатационной характеристики

насоса.

NPSHA=Ha-Hs-Hf-Hv-Hst (высота напора в метрах)

Ha: Высота столба жидкости. (Может иметь установленное

значение до 10,2 м.)

Hs: Высота всасывания.

Hf: Потеря напора на трение потока во всасывающей трубе.

Hv = KT+KH: Давление пара

KT: Сопротивление потока, зависящее от температуры жидкости.

KH: Сопротивление потока, зависящее от высоты системы над уровнем моря.

Если жидкостью является вода, то значения KT и KH могут быть определены по таблицам.

T (°С) 20 30 40 50 60 70 80 90 100 110 120

KT (м) 0,2 0,4 0,8 1,3 2,2 3,3 5 7,4 11 15 22

H (м) 0 500 1,000 1,500 2,000 2,500 3,000

KH (м) 0 0,55 1,1 1,65 2,2 2,75 3,3

Hst: Коэффициент запаса. (минимальное значение: высота напора 0,5 м).

NPSHA ≥ NPSHR: Насос будет работать надлежащим образом.

NPSHA < NPSHR: Насос будет работать на холостом ходу (всухую), или будет наблюдаться кавитация.

Чтобы избежать кавитации, никогда не выбирайте насос, рабочая точка которого расположена слишком далеко вправо от

кривой NPSH (см. напорно-расходные характеристики соответствующего насоса).

ПРЕДУПРЕЖДЕНИЕ При возникновении кавитации работа насоса должна быть немедленно прекращена. Кавитация приведет к поломке

насоса. Повреждения такого рода не подлежат гарантийному ремонту.

5.4 Минимальная номинальная производительность

Для предотвращения перегрева внутренних деталей насоса насос не должен эксплуатироваться с производительностью

меньше минимальной производительности.

ПРЕДУПРЕЖДЕНИЕ Эксплуатация насоса при закрытом клапане на стороне нагнетания допускается только в течение нескольких

секунд.

Кривая, показанная на рисунке ниже, представляет собой минимальную производительность (в процентах от номинальной

производительности) в зависимости от температуры жидкости.

Qмин
