Вертикальные многоступенчатые

центробежные насосы SB/SBI/SBN

6.1 Положение

Насосы подлежат установке в защищенной окружающей среде, не подверженной влиянию атмосферных условий.

Убедитесь в отсутствии препятствий для надлежащего охлаждения электродвигателя, зазор между мотором и

окружающими поверхностями и предметами должен быть не менее 150 мм. Расстояние до потолка и стен должно быть

достаточным для возможного демонтажа насоса (с учётом частичной разборки путём предварительного снятия

электродвигателя).

Агрегаты могут монтироваться как вертикально, так и горизонтально. При этом ось, проходящая через валы насосной

части и электродвигателя в направлении от основания насоса к задней крышке мотора, не должна составлять

отрицательный угол с линией горизонта.

6.2 Крепление

Насос должен быть закреплен на прочном фундаменте с помощью болтов, вставленных в отверстия фланца или плиты

основания.

Места крепления болтов и трубные соединения показаны на рисунке на странице 12.

6.3 Пример монтажа

Для уменьшения гидравлических потерь входной трубопровод должен иметь минимальную длину.

Стрелка на корпусе-основании насоса указывает направление потока перекачиваемой жидкости от входного патрубка к

напорному.

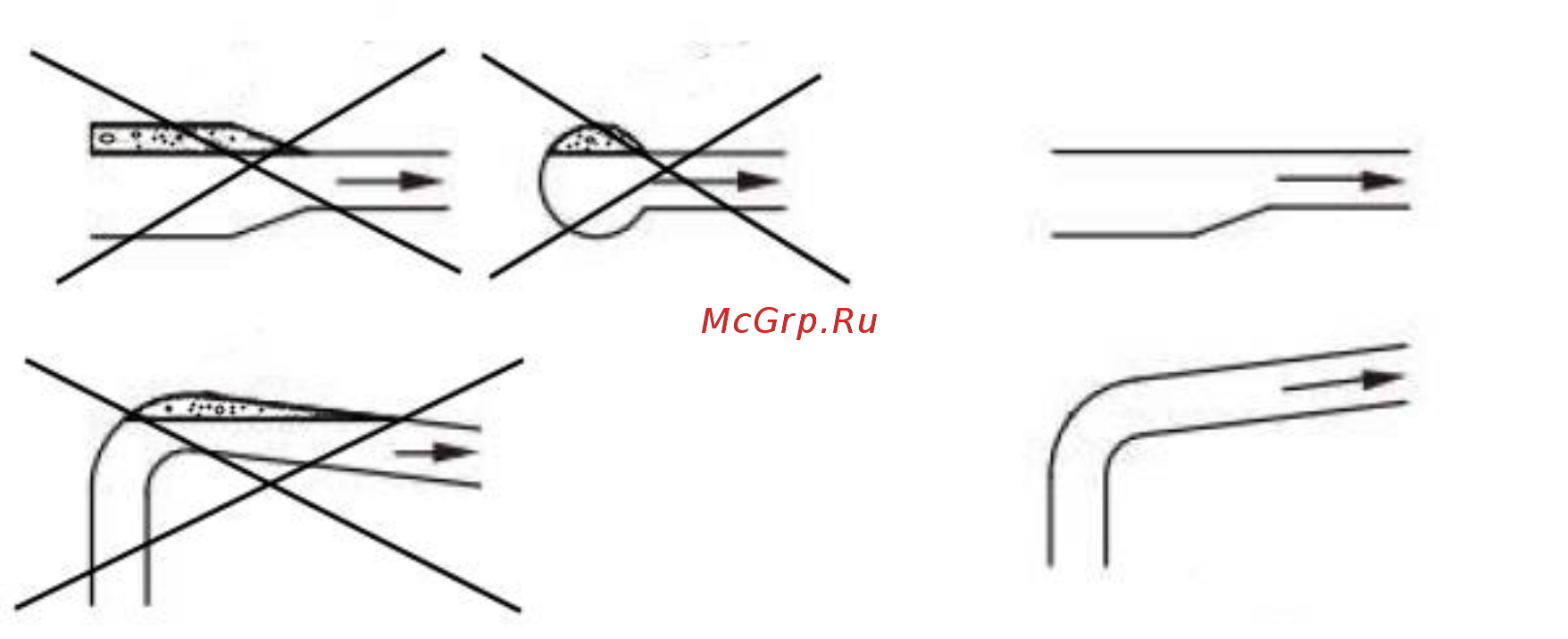

Трубопроводы, подходящие к насосу, особенно всасывающий, должны монтироваться таким образом, чтобы избежать

возможного появления воздушных карманов.

В случае, если напорный трубопровод направлен сверху вниз от насоса или имеет вертикальные изгибы в виде колена, где

возможно образование сифона, необходимо установить воздухоотводный клапан в ближайшей к насосу точке.

Для предотвращения поломки насоса выполняйте действия, представленные на следующих страницах в примерах

монтажа.
