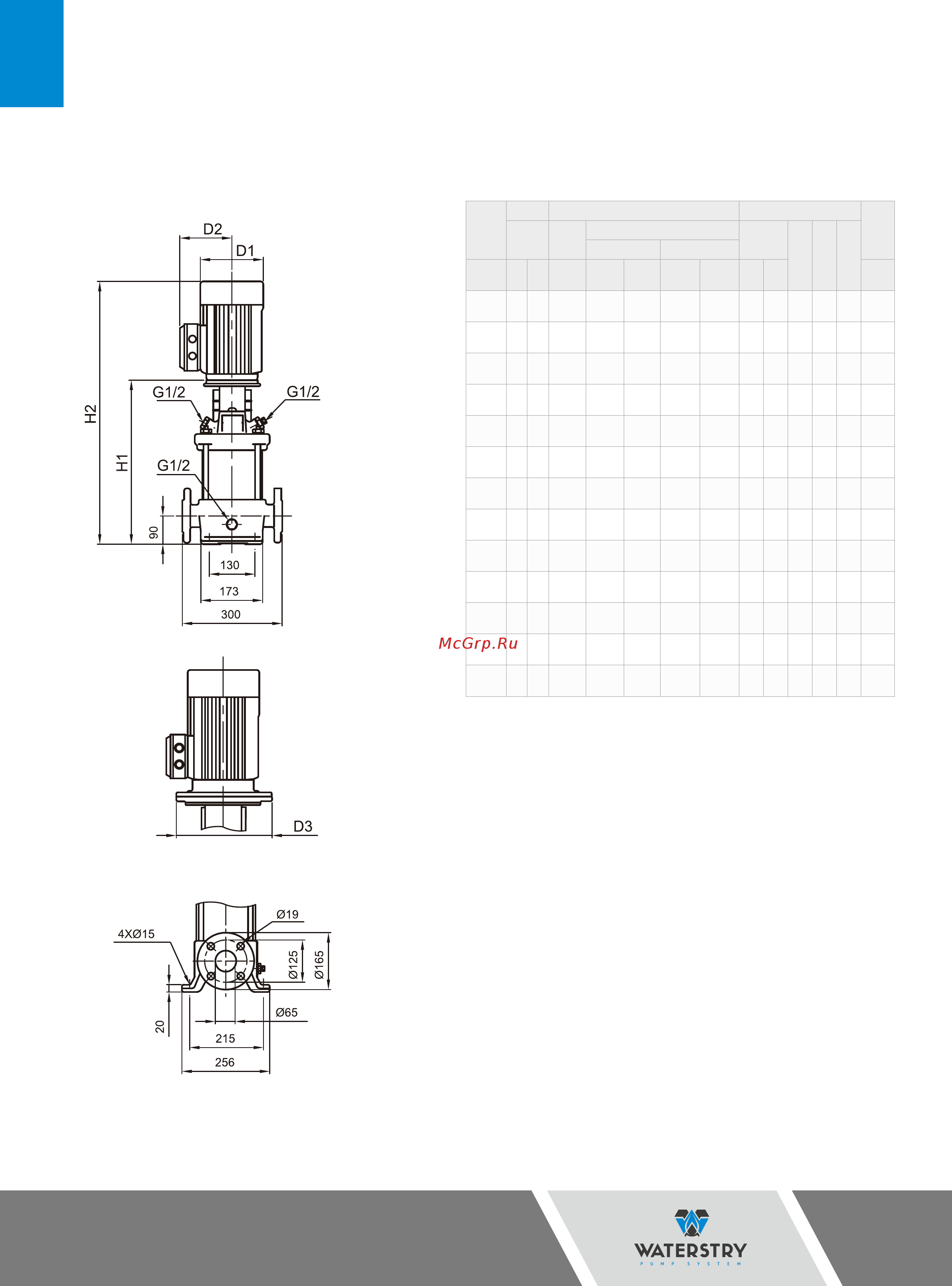

ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 15
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес
нетто
[кг]
P 2 1ф
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 220-240В 380-415В 380-415В 380-415В H1 H2
Фланец
DIN
SB15-1 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 400 689 177 141 — 49,4
SB15-2 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 415 710 177 141 — 55,7
SB15-3 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 465 781 197 147 — 66,3
SB15-4 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 510 836 220 161 — 71,7
SB15-5 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 555 881 220 161 — 73,2
SB15-6 5,5 7,5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 632 994 235 197 300 101,6
SB15-7 5,5 7, 5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 677 1039 235 197 300 103,1
SB15-8 7,5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 722 1127 235 197 300 110,7
SB15-9 7,5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 767 1172 235 197 300 112,2
SB15-10 11,0 15 — 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 889 1334 269 215 350 145,5
SB15-12 11,0 15 — 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 979 1424 269 215 350 148,5
SB15-14 11,0 15 — 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 1069 1514 269 215 350 151,8
SB15-17 15,0 20 — 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 1204 1694 269 215 350 167,5
Фланец (DIN) PN16-25 / DN50
