59

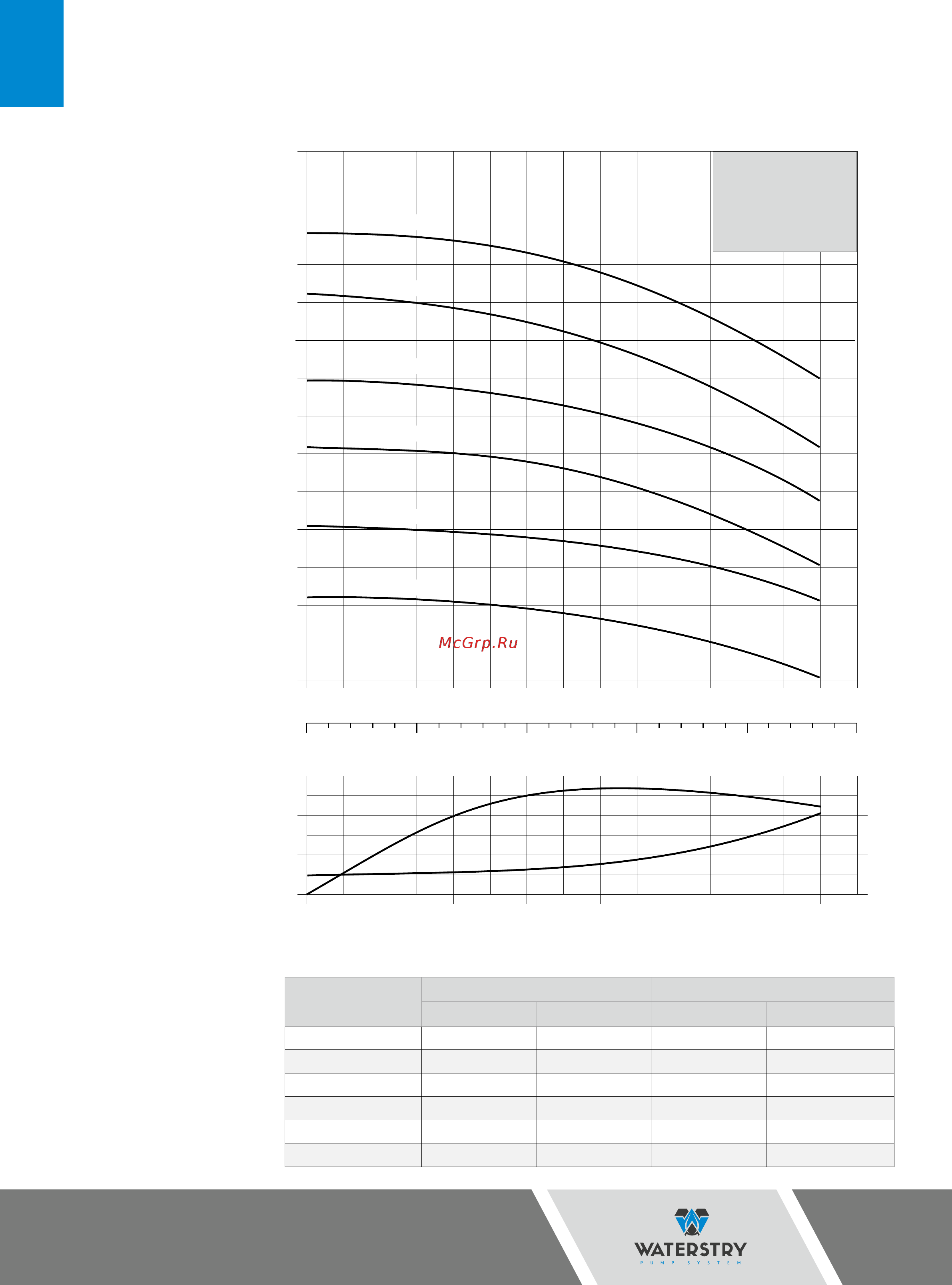

НАПОРНЫЕ
ХАРАКТЕРИСТИКИ
СB 12
СB 12
50 Гц
ИСО 9906 Прил. А
0
0
0
2 4 6 8 10 1412
0 2 4 6 8 10 1412
50 100 150 200
4
2
0
40
20
0
10
20
30
40
50
60
H [м]
Q [м
3
/ч]
Q [л/мин]
КПД %
КПД
NPSH [м]
NPSH
Q [м
3
/ч]
CB 12-60
CB 12-50
CB 12-40
CB 12-30
CB 12-20
CB 12-10
Электротехнические данные, 2850 rpm
pump type
1×220-240 V 3×220-240Δ/380-415Y V
P
1
[W] L
1/1
[A] P
1
[W] I
1/1
[A]
CB 12-10 — — 590 2,8-3,1 / 1,6-1,8
CB 12-20 1160 5,3-5,1 1170 3,8-4,0 / 2,2-2,3
CB 12-30 1680 7,8-7,4 1690 5,7-6,5 / 3,3-3,8
CB 12-40 2400 11,0-10,6 2350 7,3-7,6 / 4,2-4,4
CB 12-50 2910 12,7-12,2 2820 8,8-9,0 / 5,1-5,2
CB 12-60 — — 3320 10,6-11,4 / 6,1-6,6
