Испарительный охладитель воздуха SABIEL D300A /S300NDS

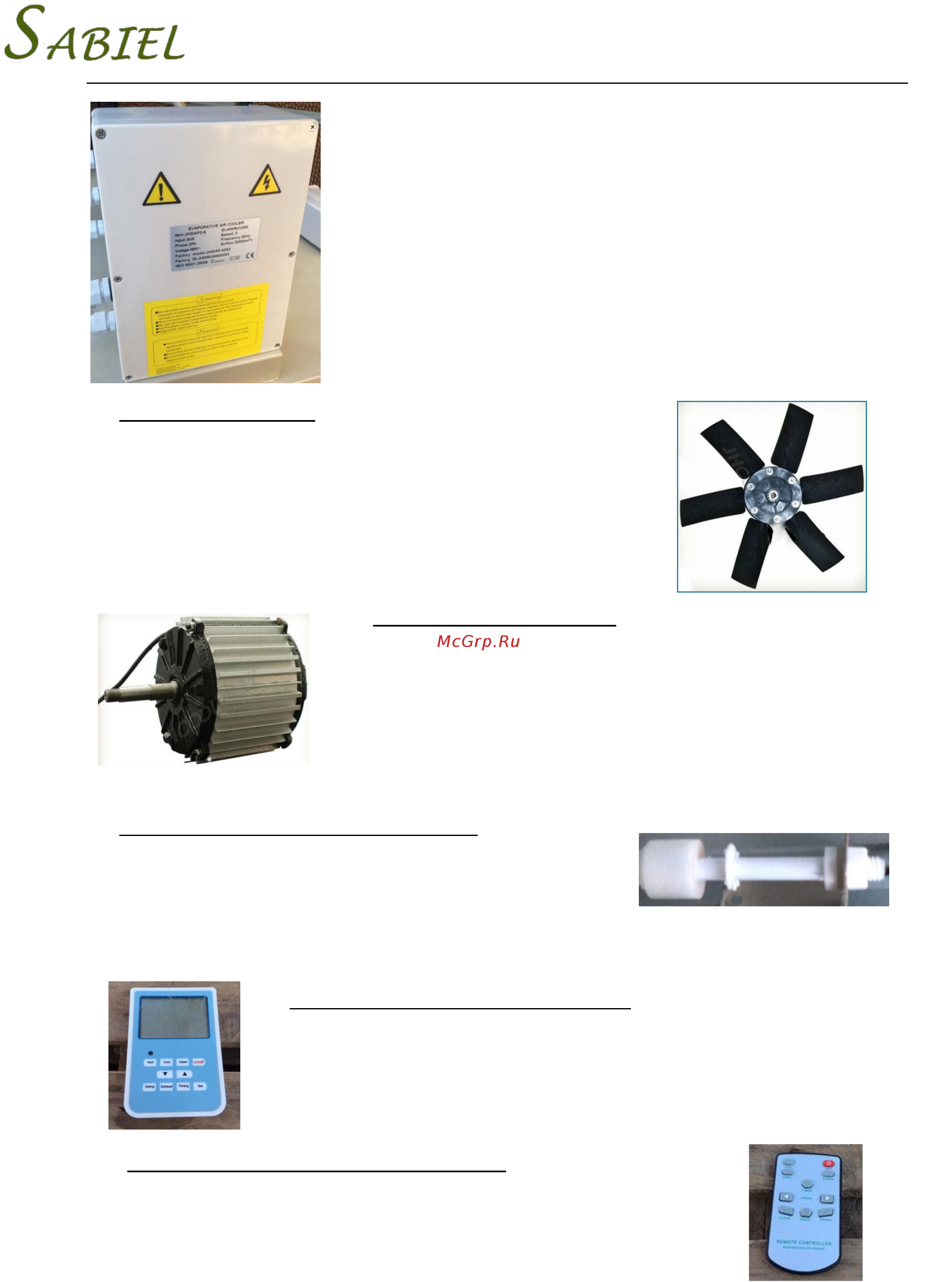

3 Блок управления и коммутации:
Обрабатывает сигналы от пультов управления, осуществляет
управление двухскоростным электродвигателем вентилятора и
электромагнитным клапаном слива воды из поддона.
Конструктивно выполнен как контроллер и электромагнитные
контакторы, смонтированные в единый герметичный корпус,
установленный внутри охладителя. Связь с пультом управления
осуществляется по электропроводам.
Характеристики:
эл.питание-220 В,50Гц
Максимальные ток и мощность коммутации-8,9А ; 7,5 Квт
4. Вентилятор (крыльчатка):
Предназначен для создания воздушного потока охлаждѐнного воздуха.
Представляет из себя крыльчатку с 5-ю профилированными
лопастями для уменьшения шумности работы. Крыльчатка снабжена
обтекателем и массивной ступицей-маховиком с повышенным
моментом инерции для обеспечения лучшей равномерности и
плавности работы агрегата.
5. Электродвигатель вентилятора:
Предназначен для приведения во вращение крыльчатки. Конструктивно
выполнен как трѐхфазный асинхронный двухскоростной
электродвигатель.
Характеристики:
Обороты-1430/2800 об./мин.
Мощность-3 кВт
Эл.питание-380 В
5. Электродвигатель вентилятора:
Предназначен для приведения во вращение крыльчатки. Конструктивно
выполнен как трѐхфазный асинхронный двухскоростной
электродвигатель.
Характеристики:
Обороты-1430/2800 об./мин.
Мощность-3 кВт
Эл.питание-380 В
6. Регулятор уровня воды в поддоне охладителя:
Предназначен для поддержания постоянного уровня воды в поддоне,
необходимого для корректной работы насосов.
Конструктивно выполнен как механический рычажный поплавковый
клапан с регулируемым рычагом, позволяющий выставить необходимый
уровень воды в поддоне.
7. Пульт управления охладителем (настенный):
Предназначен для управления работой охладителя. Пульт крепится на стене (или в
другом удобном месте) внутри здания.
Интерфейс - электрический кабель.
8. Пульт управления охладителем (дистанционный):
Предназначен для дистанционного управления работой охладителя через
беспроводную связь (типа «Bluetooth») c настенным блоком управления.
