3. Конструкция радиатора
4. Рекомендации по расчету
3.1. Секции радиатора выполнены из высокопрочного алю ми ниевого сплава ADC12 по норме JIS H5302
(примерно соответствует российской марке АК12М2 по ГОСТ 1583-93) методом литья под давлением.
3.2. Готовое изделие имеет четырехрядное оребрение. Наличие боковых скошенных ребер созда
-
ет для конвективного потока воздуха эффект диффузора, что повышает коэффициент теплотдачи.
Кроме того, боковое скошенное оребре ние создает промежуточную опору в продольном сечении
вертикального канала секции. Это существенно повышает прочностные характеристики радиатора.
3.3. Фасадная поверхность радиаторной сборки имеет три конвекционных «окошка» образованных
за счет изгиба продольных ребер.
3.4. Соединение секций радиаторов между собой осуществляется с помощью стальных кадми
-
рованных ниппелей. В радиаторах 500/100 и 350/100 в качестве межсекционных уплотнителей
используются кольца из силиконового каучука Elastosil R710/60, под которые в торцах выполнены
специальные проточки. Торцы коллекторов секций радиаторов 500/80 плоские, поэтому в качестве
межсекционных уплотнителей использованы плоские кольцевые прокладки из терморасширенного
графита.
3.5. Секции имеют многослойное покрытие из эпоксидного полиэстера, выполненное методом ана
-
фореза и электроста тического распыления порошковой краски в поле коронного разряда.
3.6. Каждая радиаторная сборка на производстве проходит пневматическое испытание.
где:
Q
ф
фактический тепловой поток от секции радиатора, Вт;
Q
н
номинальный тепловой поток от секции радиатора при ΔТ=70°С;
ΔT
ф
фактический температурный напор, численно равный разнице между средней температурой
поверхности радиатора и температурой воздуха в помещении, °С;
q
m
расход теплоносителя через радиатор (л/сек);
K
m
, n, c, K, d данные из таблицы технических характеристик.
4.1.

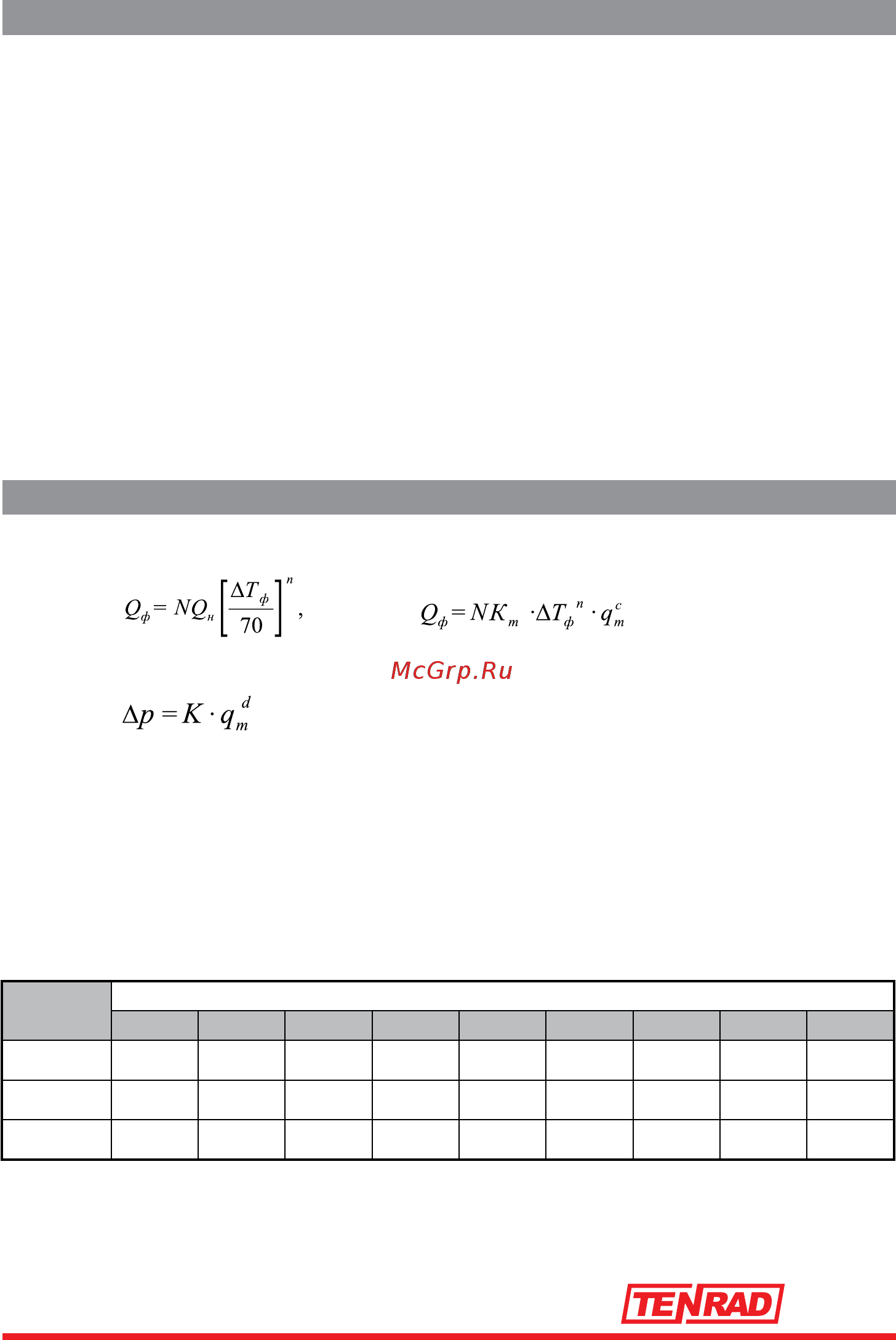

Фактический тепловой поток от радиатора (Вт) рекомендуется определять по формулам:
Гидравлические потери в радиаторе можно вычислять по формуле:
(Па).
4.2.
Можно принимать тепловой поток по таблице:
4.3.
Общая длина радиатора L равна сумме произведения длины секции (Lc) на число секций
N, длины пробок и прокладок к ним (10х2=20 мм) и длины прокладок между секциями (1 мм):
L = Lc ·N + 20 + 1· (N-1), мм.
Тепловой поток от одной секции радиатора при различных температурных напорах
Модель
Температурный напор,°С
25 30 35 40 45 50 55 60 65
500/100
47 59 72 85 99 114 129 144 159
500/80
38 49 59 71 82 94 107 119 133
350/100
32 42 51 61 71 82 93 104 115
AL 500/100
AL 500/80
AL 350/80
