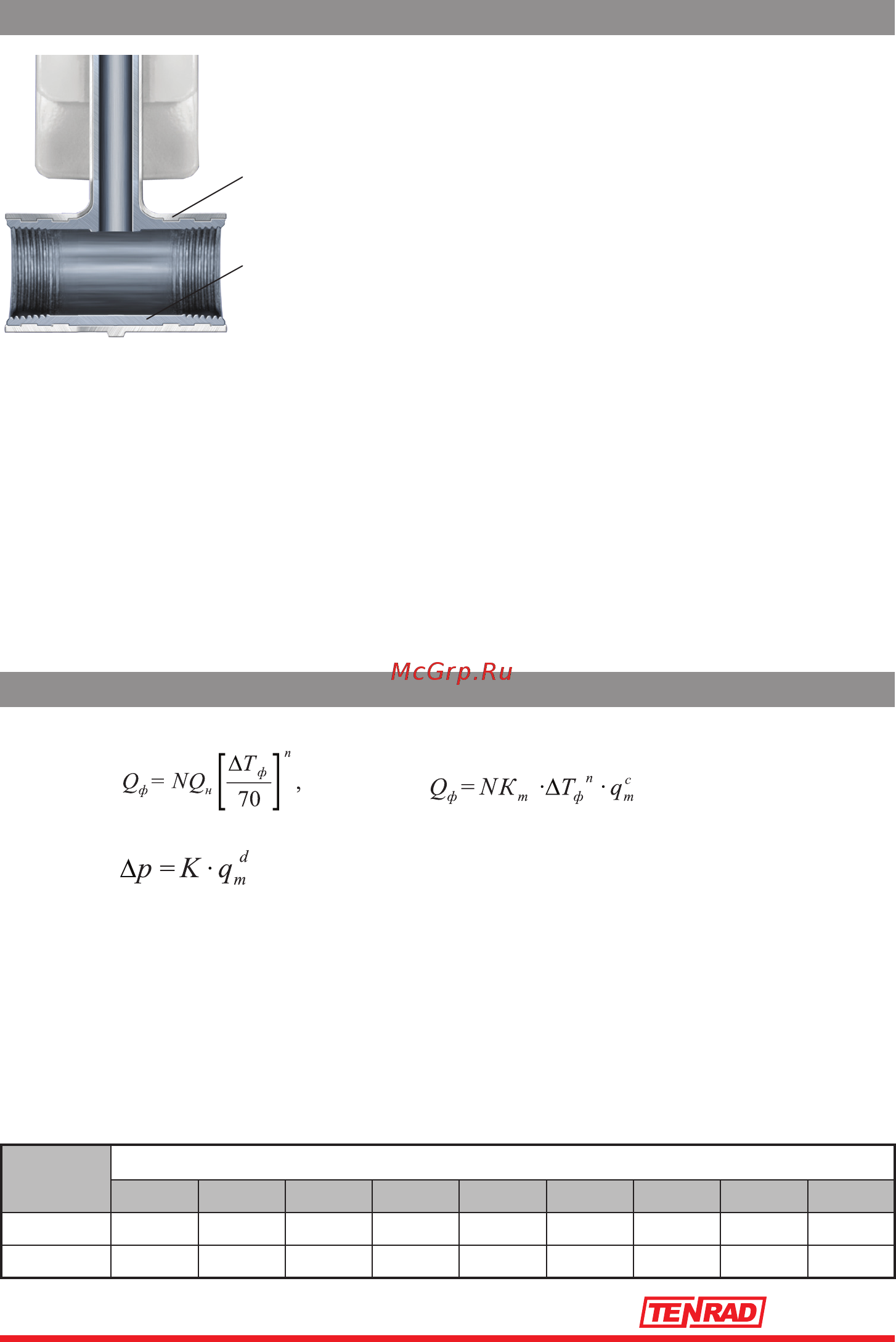

3. Конструкция радиатора
4. Рекомендации по расчету
Наружная
алюминиевая
оболочка
Стальной
каркас
3.1. Конструкция радиатора соответствует требованиям
ГОСТ 31311-2005.
3.2. Трубчатый сварной каркас секции выполнен из
углеродистой стали 1.0114 EN 10025 (old mark Fe360-C
ISO 630-80), соответствующей Ст.3сп по ГОСТ 380-2005.
3.3. Вертикальные трубки имеют толщину стенок 1,8 мм,
трубки коллекторов - 3,6 мм.
3.4. Стальной сердечник заключен в теплоотдающую
оболочку, выполненную из высокопрочного алюминие-
вого сплава ADC12 по норме JIS H5302 (примерно соот-
ветствует российской марке АК12М2 по ГОСТ 1583-93)
методом литья под давлением.
3.5. Готовое изделие имеет трехрядное оребрение,
которое обеспечивает эффективную теплоотдачу при
максимальной прочности. Наклон боковых ребер создает для конвективного потока воздуха эффект
диффузора, что повышает коэффициент теплоотдачи. Фасадная поверхность радиаторной сборки
имеет два конвекционных «окошка» образованных за счет изгиба продольных ребер.
3.6. Соединение секций между собой осуществляется с помощью стальных кадмированных ниппе-
лей с уплотнительными кольцами из силиконового каучука Elastosil R710/60. Торцевые поверхности
коллекторов имеют проточки под уплотнительные кольца, поэтому при комплектации радиаторной
сборки рекомендуется использовать радиаторные футорки и пробки Tenrad с силиконовыми уплот-
нителями требуемого профиля.
3.7. Секции имеют двухслойное эмалевое покрытие из эпоксидного полиэстера, выполненное мето-
дом анафореза. Покрытие соответствует нормам СанПиН 2.1.2.729-99 и РД 52.04.186-89.
BM 350/80
BM 350/80
Q
ф
– фактический тепловой поток от секции, Вт;
Q
н
– номинальный тепловой поток от секции при ΔТ=70°С;
ΔT
ф
– фактический температурный напор, численно равный разнице между средней температурой
поверхности радиатора и температурой воздуха в помещении, °С;
q
m
– расход теплоносителя через радиатор (л/сек);
K
m
, n, c, K, d – данные из таблицы технических характеристик.
N – количество секций.
4.1. Фактический тепловой поток от радиатора (Вт) рекомендуется определять по формулам:
Гидравлические потери в радиаторе можно вычислять по формуле:
(Па) где:
Тепловой поток от секции при различных температурных напорах
Модель
Температурный напор,°С
25 30 35 40 45 50 55 60 65
BM 350/80
28 36 43 51 60 69 78 88 97
BM 500/80
41 52 63 74 86 98 111 124 137
4.2. Можно принимать тепловой поток по таблице:
